Typ 8045
InstallationundInbetriebnahme

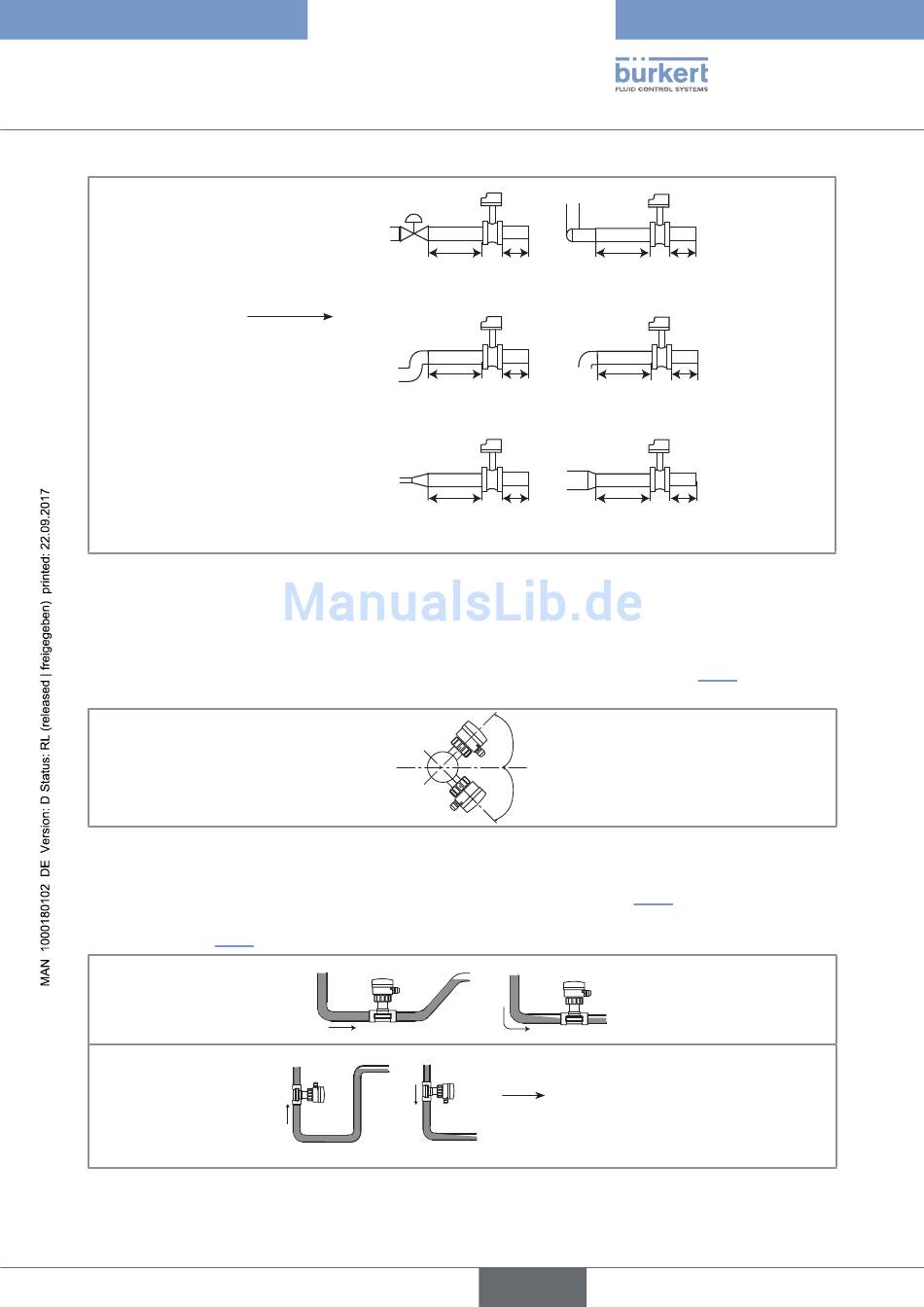

Bild 3:
Mindestein- und -auslaufstrecken je nach Aufbau der Rohrleitungen.
→ Die folgenden zusätzlichen Montagebedingungen beachten, um eine korrekte Funktion des Messgerätes zu
gewährleisten:
- Das Gerät mit einem Winkel von 45° zum horizontalen Mittelpunkt des Rohrs montieren (siehe Bild 4), um eventuelle
Ablagerungen auf den Elektroden sowie verfälschte Messungen durch Luftblasen zu vermeiden.
Bild 4:
Montagewinkel des Gerätes in Bezug zur Rohrleitung
- Darauf achten, dass die Rohrleitung im Bereich des Sensors immer gefüllt ist (Bild 5).
- Sicherstellen, dass bei der vertikalen Montage die Fließrichtung, wie durch den Pfeil angezeigt, nach oben
verläuft (siehe Bild 5);
Bild 5:
Füllung der Rohrleitung
Mit Regelventil
Fließrichtung
Rohrleitung mit 2 90°-Krümmern
Mit Rohraufweitung
Horizontale Montage
Richtig
Vertikale Montage
Richtig
50 x DN 5 x DN
40 x DN 5 x DN
Rohrleitung mit 2 90°-Krümmern in 3
25 x DN 5 x DN
20 x DN 5 x DN
Rohrleitung mit 1 90°-Krümmer oder
18 x DN 5 x DN
15 x DN 5 x DN
45°
45°
Falsch
Fließrichtung
Falsch
deutsch
Dimensionen
1 T-Stück
Mit Rohrreduzierung
17
