8.6.9 Do1-Transistorausgang zur umschaltung einer last
konfigurieren, wenn sich die Fließrichtung ändert
Der DO1-Transistorausgang kann zur Meldung der Fließrichtungsumkehr konfiguriert werden.
Falls der gemessene Durchfluss im Bereich des Cut-off-Durchflusses liegt (siehe Kap. 8.6.16), wird
der Durchfluss als Null und positiv betrachtet. Das folgende Diagramm zeigt das Verhalten des DO-
Ausgangs, wenn zur Meldung der Fließrichtungsumkehr konfiguriert und wenn die Funktion CUT-OFF
verwendet wird.
AuSgAng
Bei einer Ausführung
Bei einer Ausführung
OHNE Relais

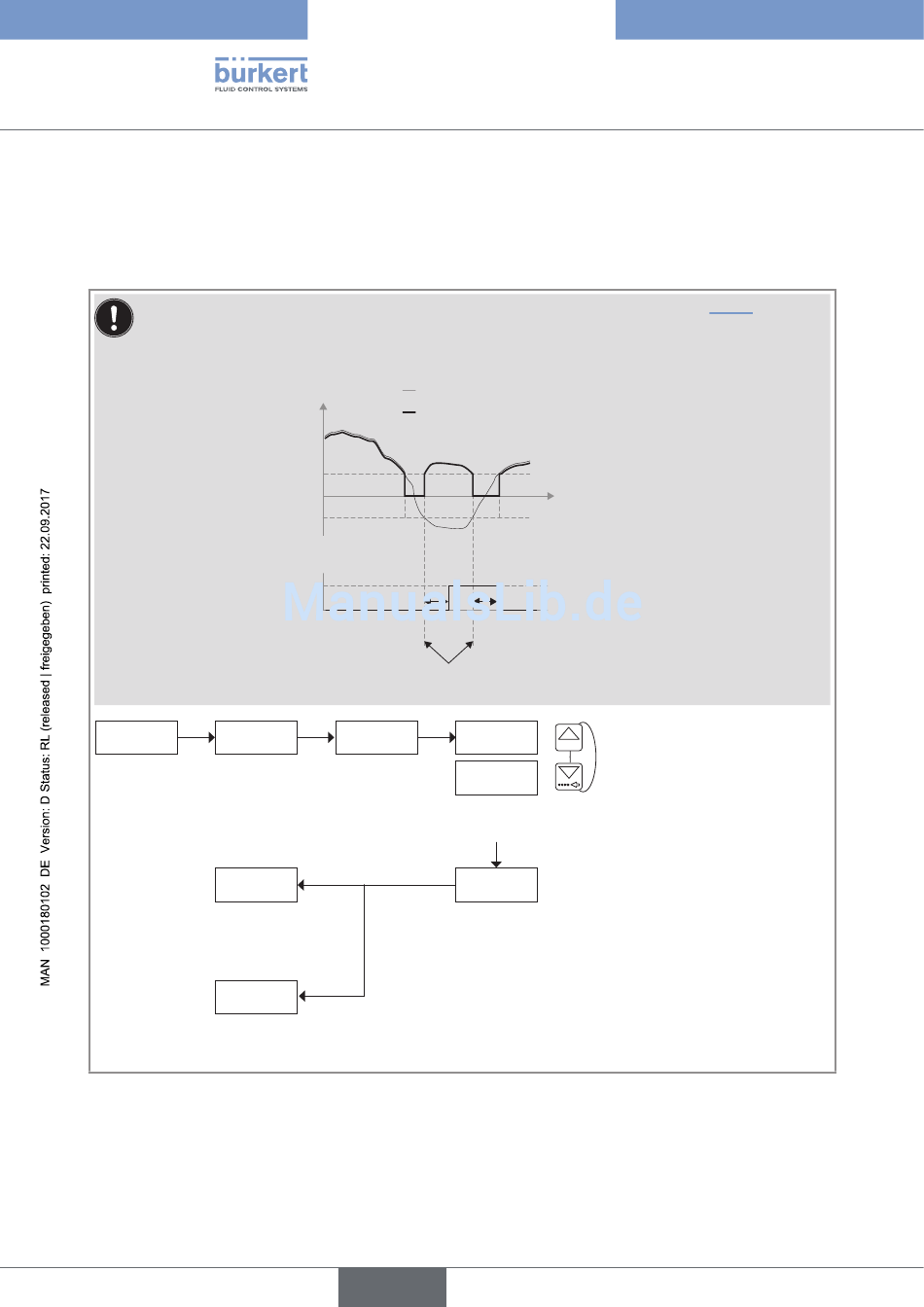

Bild 34: Konfiguration des DO1-Transistorausgangs zur Meldung der Fließrichtungsumkehr
40
Durchfluss
+CUTOFF
0
-CUTOFF
DO Ausgang aktiv
DO Ausgang inaktiv
dO1 RiCHtung
dO2
MIT Relais
ZuRuECK
deutsch
gemessener Durchfluss
angezeigter Durchfluss
t
DEL DEL
Solange der Durchfluss kleiner ist als "-CUTOFF", ist die Geräte-Status-LED
orange; Gleichzeitig wird die Warnmeldung "NEG. FLOW" erzeugt.
inV. JA
0......9
inV. nEin
→ Die Betriebsweise, invertiert oder nicht invertiert, des
Transistorausgangs wählen.
VERZ.1= 00
→ Die Zeitverzögerung (Wert zwischen 0 und 99 s) vor
der Umschaltung eingeben.
→ Bestätigen.
Typ 8045
BedienungundFunktion
