Typ 8045
InstallationundInbetriebnahme
7.2.3 installation in die rohrleitung eines 8045 mit
clamp-anschluss
Auf die Installationsempfehlungen achten, die unter Kap. 7.2 und in der Bedienungsanleitung des Fittings
S020 beschrieben sind.
Um eine hohe Genauigkeit der Messung und eine gute Stabilität des Durchfluss-Nullpunkts zu gewähr-
leisten, den Sensor mindestens 24 Stunden vor der Kalibrierung mit der Prozess-Flüssigkeit in Kontakt
bringen.
1
4
Fließrichtung

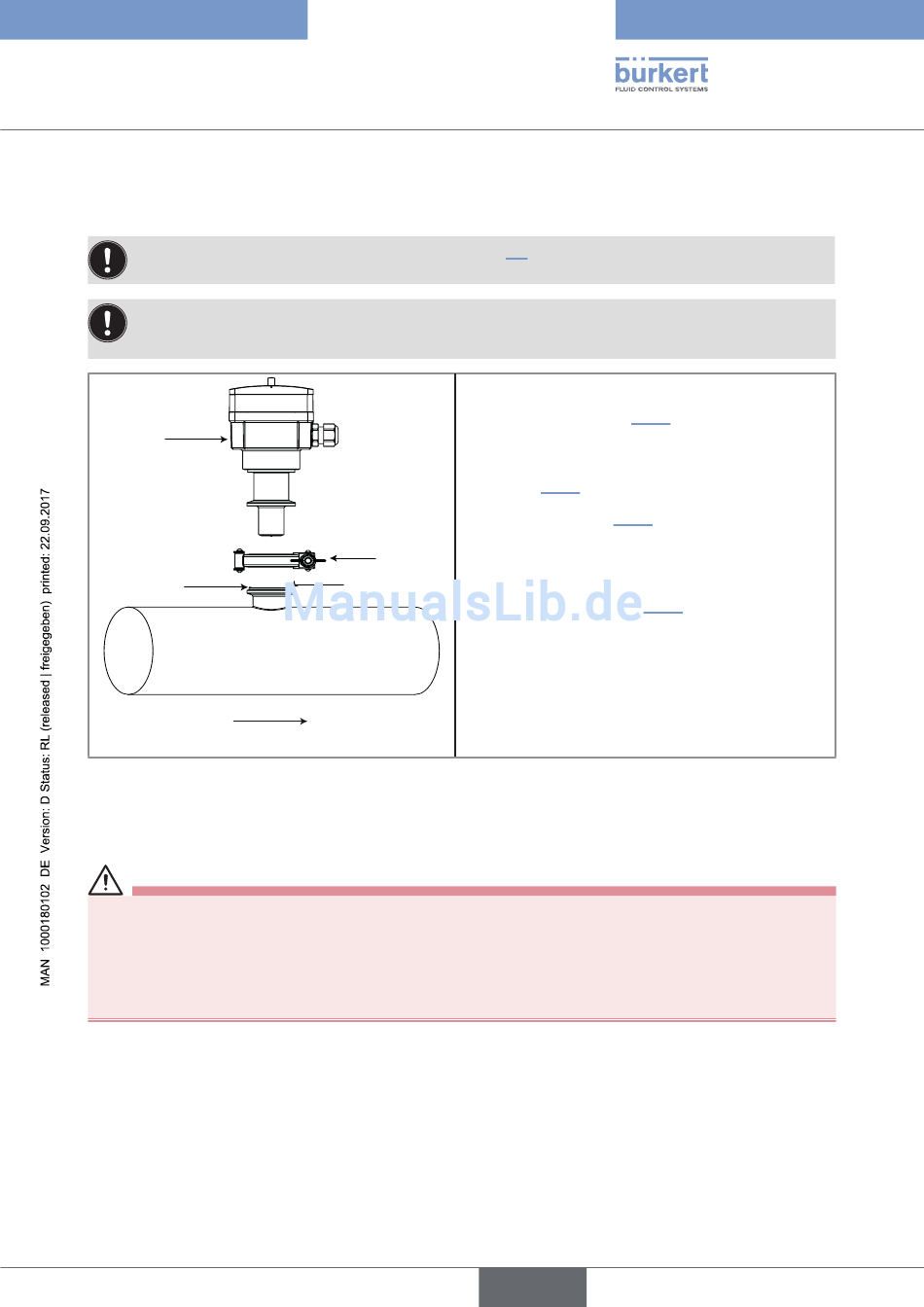

Bild 8: Installation in die Rohrleitung eines 8045 mit Clamp-Anschluss
7.3

Verkabelung

Gefahr!
Verletzungsgefahr durch stromschlag!
▶ Die maximale Betriebsspannung auf 35 V DC einschränken falls das Gerät in einer nassen Umgebung oder
zur Außenanwendung vorgesehen ist.
▶ Vor Arbeiten an Anlage oder Gerät, die Spannung abschalten und vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten.
→ Das Fitting S020 in die Rohrleitung einbauen.
→ Die Dichtung (Punkt 3 Bild 8) auf das Fitting S020
installieren.
→ Anwesenheit des Unverwechselbarkeitsstifts
(Punkt 4 Bild 8) auf dem Fitting prüfen.
→ Das Gerät (Punkt 1 Bild 8) ins Fitting einsetzen. Das
Gerät so positionieren, dass der Pfeil auf der Seite
des Gehäuses in die Fließrichtung zeigt: Die Zähler
2
werden inkrementiert.
3
→ Clamp-Schelle (Punkt 2 Bild 8) mit der Hand
anziehen.
→ Um die Dichtheit zu prüfen, die Rohrleitung unter
Druck setzen.
