7.3.5 Verkabelung des Do1-Transistor-ausgangs
18-36 V DC
+
-
Versorgungs-
spannung

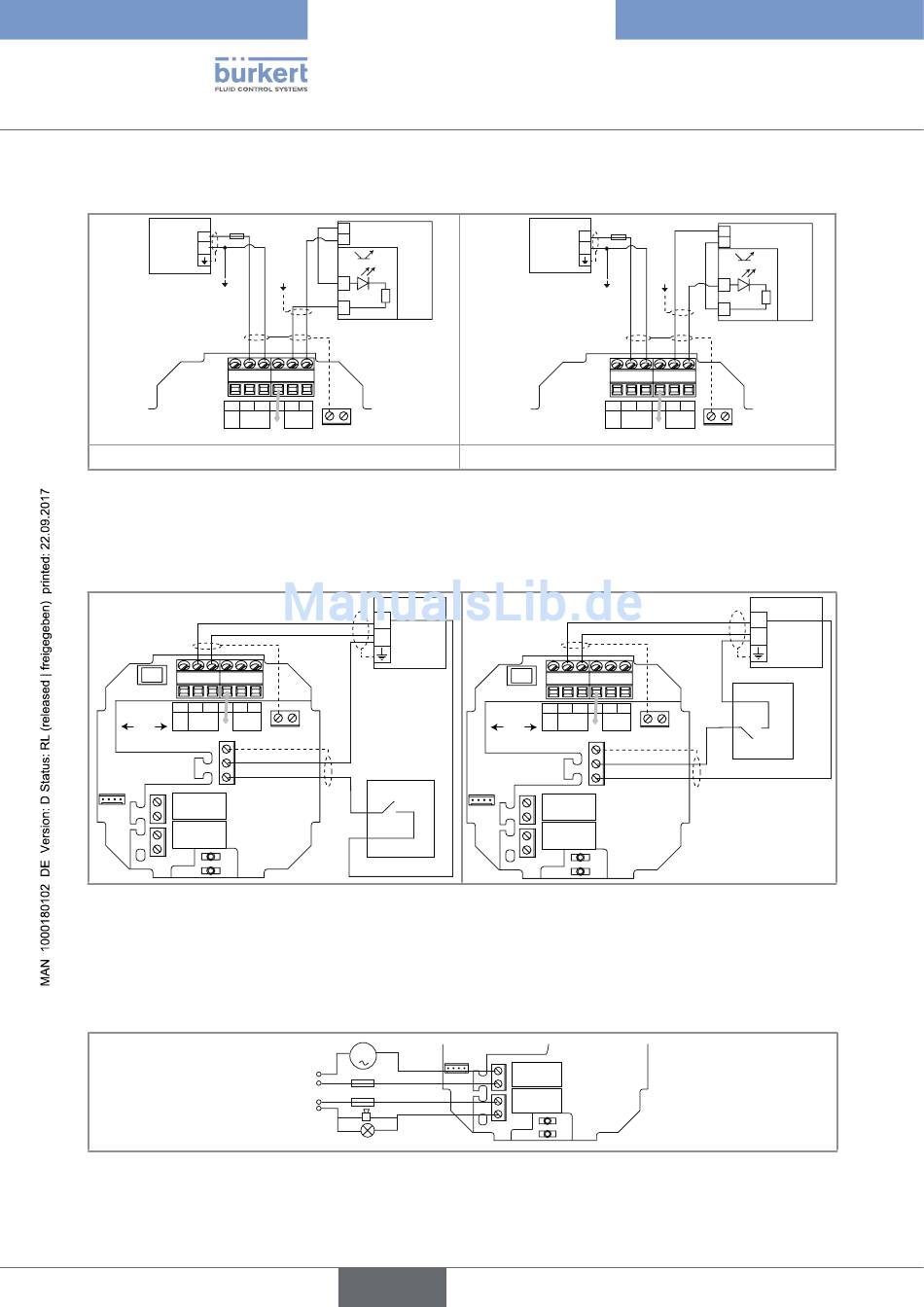

Bild 18: NPN-Anschluss des DO1-Transistorausgangs Bild 19:
*) Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit 100 nF / 50 V zwischen Minuspol der
Stromversorgung und Erde anschließen
7.3.6 Verkabelung des Di1-Digitaleingangs
CURRENT
Iout L+ L - PE P+ P-
SINK SOURCE
Supply
AO1
18...36 Vdc
DI1
PE
-
+
DO2
DO3
Bild 20: Mögliche Anschlussweise des DI1-Digitaleingangs
*) Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit 100 nF / 50 V zwischen Minuspol der
Stromversorgung und Erde anschließen
7.3.7 Verkabelung der Do2- und Do3-relais-ausgänge
Bild 21: Verkabelung der DO2- und DO3-Relais-Ausgänge
