Typ 8045
BedienungundFunktion

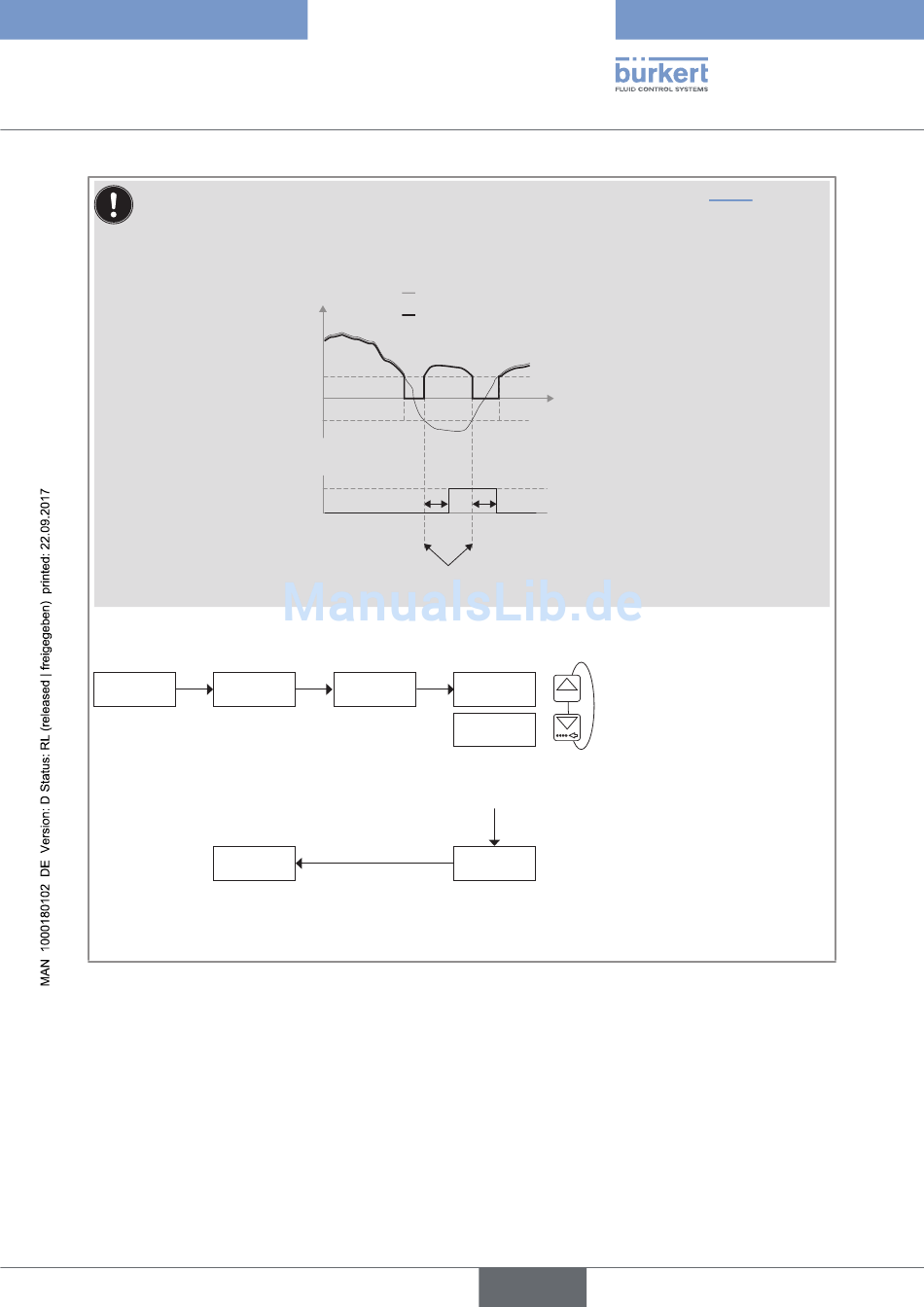

Falls der gemessene Durchfluss im Bereich des Cut-off-Durchflusses liegt (siehe Kap. 8.6.16), wird
der Durchfluss als Null und positiv betrachtet. Das folgende Diagramm zeigt das Verhalten des DO-
Ausgangs, wenn zur Meldung der Fließrichtungsumkehr konfiguriert und wenn die Funktion CUT-OFF
verwendet wird.
DO Ausgang aktiv
DO Ausgang inaktiv
Der DO2- oder DO3 -Relaisausgang kann zur Meldung der Fließrichtungsumkehr konfiguriert werden.
AuSgAng dO2
dO3
Bild 37: Konfiguration des DO2- oder DO3 -Relaisausgangs zur Meldung der Fließrichtungsumkehr
gemessener Durchfluss
Durchfluss
angezeigter Durchfluss
+CUTOFF
0
-CUTOFF
DEL
Solange der Durchfluss kleiner ist als "-CUTOFF", ist die Geräte-Status-LED
orange; Gleichzeitig wird die Warnmeldung "NEG. FLOW" erzeugt.
RiCHtung
t
DEL
inV. JA
0......9
inV. nEin
→ Die Betriebsweise, invertiert oder nicht invertiert, des
Relaisausgangs wählen.
VERZ.2= 00
→ Die Zeitverzögerung (Wert zwischen 0 und 99 s) vor
der Umschaltung eingeben.
→ Bestätigen.
