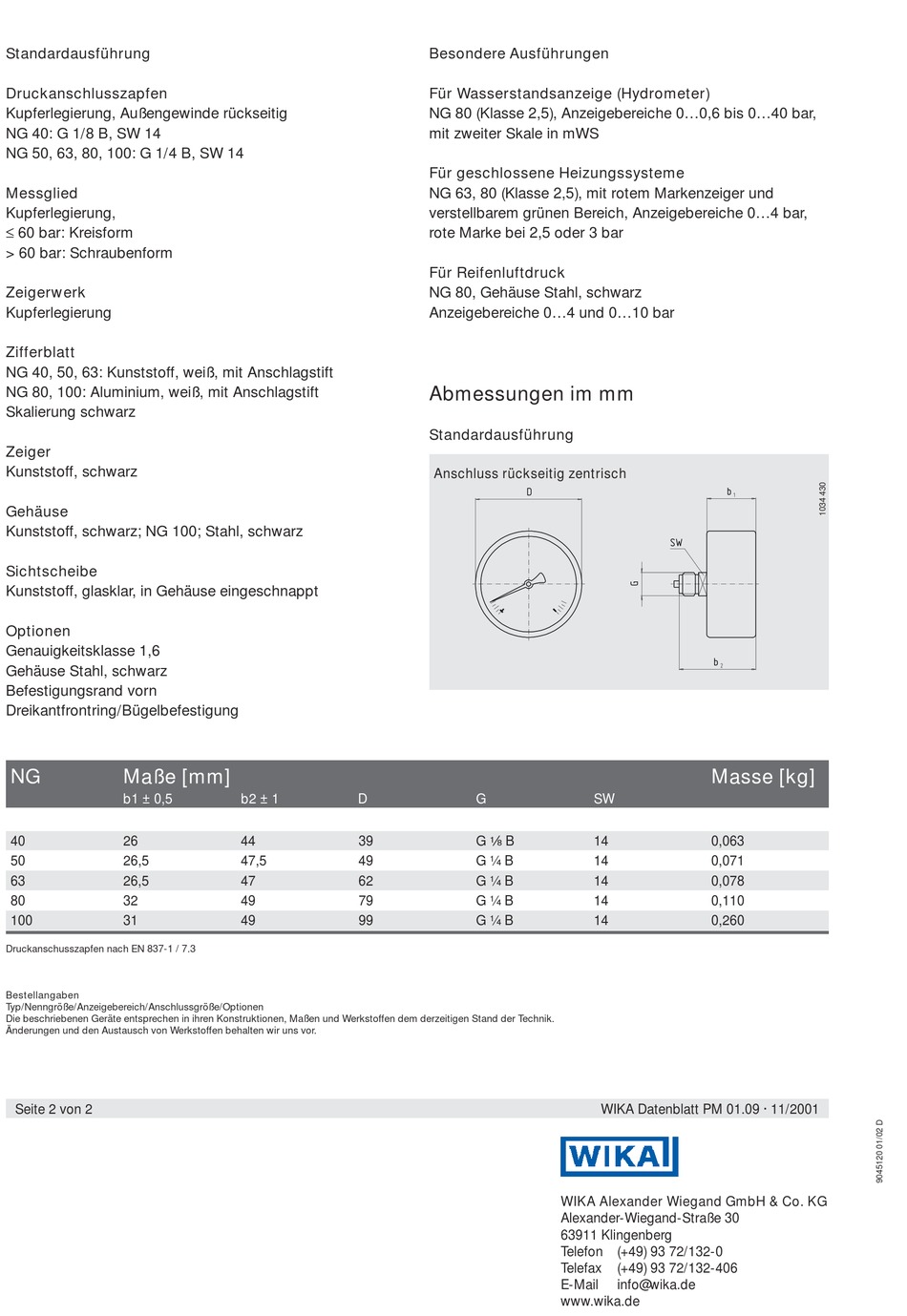

Standardausführung
Druckanschlusszapfen
Kupferlegierung, Außengewinde rückseitig
NG 40: G 1/8 B, SW 14
NG 50, 63, 80, 100: G 1/4 B, SW 14
Messglied
Kupferlegierung,
≤ 60 bar: Kreisform
> 60 bar: Schraubenform
Zeigerwerk
Kupferlegierung
Zifferblatt
NG 40, 50, 63: Kunststoff, weiß, mit Anschlagstift
NG 80, 100: Aluminium, weiß, mit Anschlagstift
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
Kunststoff, schwarz; NG 100; Stahl, schwarz
Sichtscheibe
Kunststoff, glasklar, in Gehäuse eingeschnappt
Optionen
Genauigkeitsklasse 1,6
Gehäuse Stahl, schwarz
Befestigungsrand vorn
Dreikantfrontring/Bügelbefestigung
NG
Maße [mm]
b1 ± 0,5
40
26
50
26,5
63
26,5
80
32
100
31
Druckanschusszapfen nach EN 837-1 / 7.3
Bestellangaben
Typ/Nenngröße/Anzeigebereich/Anschlussgröße/Optionen
Die beschriebenen Geräte entsprechen in ihren Konstruktionen, Maßen und Werkstoffen dem derzeitigen Stand der Technik.
Änderungen und den Austausch von Werkstoffen behalten wir uns vor.
Seite 2 von 2
b2 ± 1
D
44
39
47,5
49
47
62
49
79
49
99
Besondere Ausführungen
Für Wasserstandsanzeige (Hydrometer)
NG 80 (Klasse 2,5), Anzeigebereiche 0...0,6 bis 0...40 bar,
mit zweiter Skale in mWS
Für geschlossene Heizungssysteme
NG 63, 80 (Klasse 2,5), mit rotem Markenzeiger und
verstellbarem grünen Bereich, Anzeigebereiche 0...4 bar,
rote Marke bei 2,5 oder 3 bar
Für Reifenluftdruck
NG 80, Gehäuse Stahl, schwarz
Anzeigebereiche 0...4 und 0...10 bar
Abmessungen im mm
Standardausführung
Anschluss rückseitig zentrisch
G
SW
G E B
14
G ¼ B
14
G ¼ B
14
G ¼ B
14
G ¼ B
14
WIKA Alexander Wiegand GmbH & Co. KG
Alexander-Wiegand-Straße 30
63911 Klingenberg
Telefon
Telefax
E-Mail
www.wika.de
Masse [kg]
0,063
0,071
0,078
0,110
0,260
WIKA Datenblatt PM 01.09 · 11/2001
