4.4.2.2
DICHTUNGEN EINSETZEN
Für das Einsetzen der Pumpkolbendichtungen (Packungen) müssen zuerst die
Kolben montiert werden, dazu siehe Abschnitt 4.4.1.

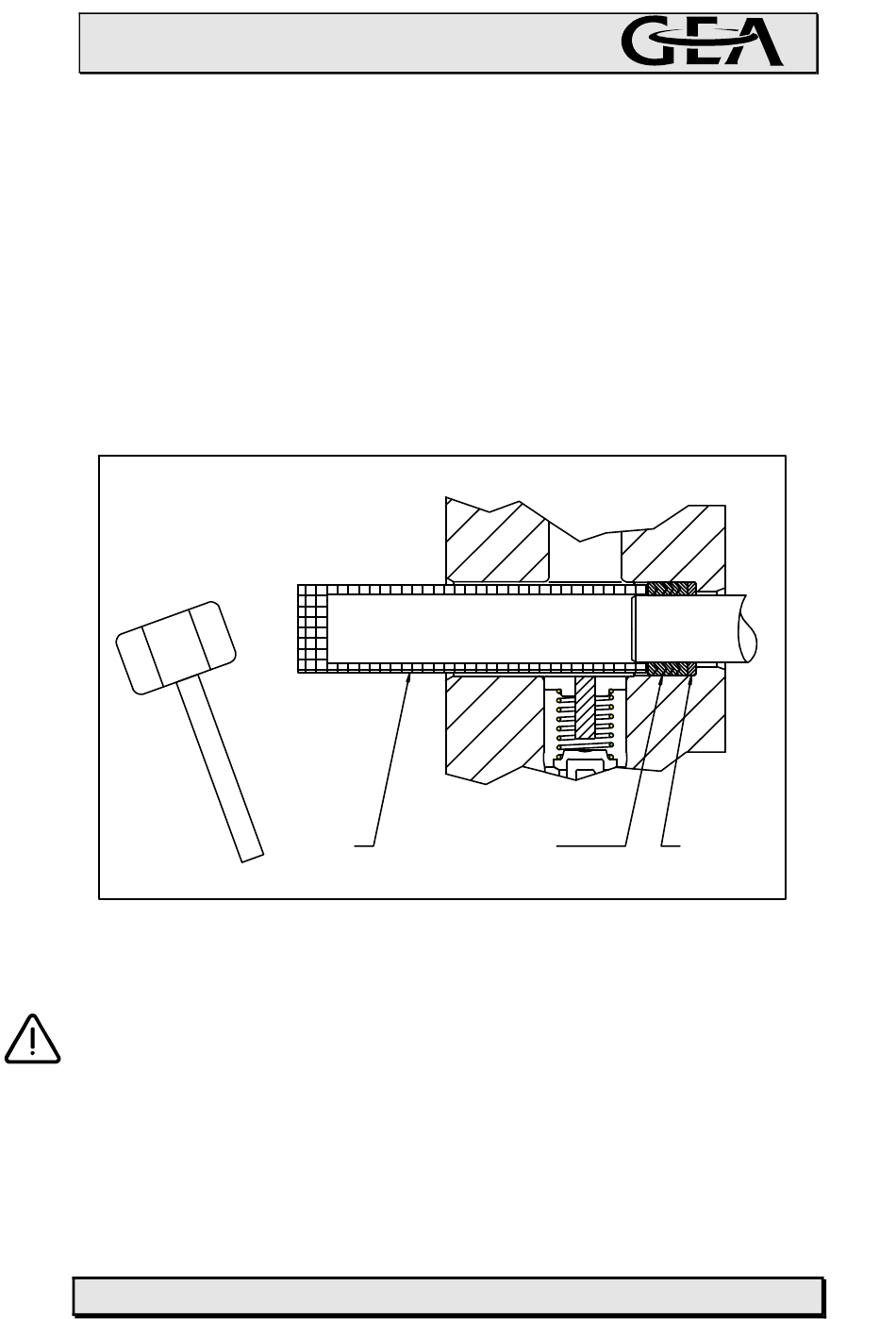

Dann wie in der Abbildung 4.4.8 beschrieben fortfahren:
− den Kolben auf den inneren Totpunkt bringen
− die Unterlegscheibe der Packung (A) einsetzen
− die Abdichtungspackung (B) leicht mit Lebensmittelöl schmieren und
ZUSAMMEN einsetzen
− mittels dem entsprechenden Eingabewerkzeug (C) und einigen Schlägen mit
dem Plastikkopf die Packung in seine Position bringen
− achten Sie darauf, dass zwischen den Dichtungsringen kein Freiraum bleibt
und dass die Packung nicht beschädigt oder verformt wird
Nun die Innenteile des Kopfes wie in Abschnitt 4.4.1 beschrieben montieren.
ACHTUNG: Kontrollieren Sie die Montagerichtung der Packung: die Spitze
des "V" der Ringe muss zum Kopfende zeigen (siehe Detail in Abbildung
4.4.7).
