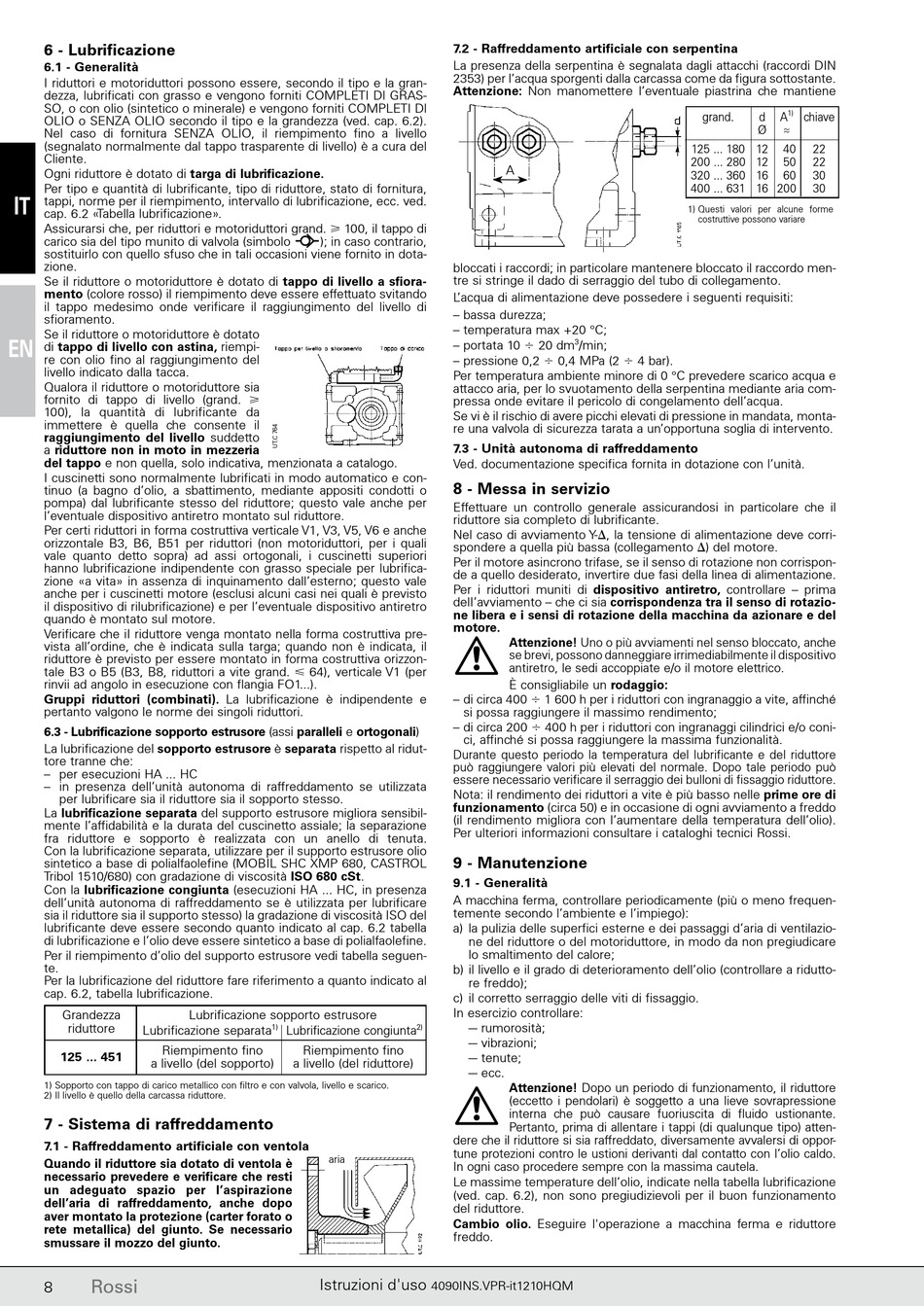

6 - Lubrificazione
6.1 - Generalità
I riduttori e motoriduttori possono essere, secondo il tipo e la gran-
dezza, lubrificati con grasso e vengono forniti COMPLETI Dl GRAS-
SO, o con olio (sintetico o minerale) e vengono forniti COMPLETI Dl
OLIO o SENZA OLIO secondo il tipo e la grandezza (ved. cap. 6.2).
Nel caso di fornitura SENZA OLIO, il riempimento fino a livello
(segnalato normalmente dal tappo trasparente di livello) è a cura del
Cliente.
Ogni riduttore è dotato di targa di lubrificazione.
Per tipo e quantità di lubrificante, tipo di riduttore, stato di fornitura,
IT
tappi, norme per il riempimento, intervallo di lubrificazione, ecc. ved.
cap. 6.2 «Tabella lubrificazione».
Assicurarsi che, per riduttori e motoriduttori grand. 100, il tappo di
ca rico sia del tipo munito di valvola (simbolo
so stituirlo con quello sfuso che in tali occasioni viene fornito in dota-
zione.
Se il riduttore o motoriduttore è dotato di tap po di livello a sfiora-
mento (colore ros so) il riempimento deve essere effettuato svitando
il tappo medesimo onde verificare il raggiungimento del livello di
sfioramento.
Se il riduttore o motoriduttore è dotato
EN
di tappo di livello con astina, riempi-
re con olio fino al raggiungimento del
livello indicato dalla tacca.
Qualora il riduttore o motoriduttore sia
fornito di tappo di livello (grand.
100), la quantità di lubrificante da
immettere è quella che consente il
raggiungimento del livello suddetto
a riduttore non in moto in mezzeria
del tappo e non quella, solo indicativa, menzionata a catalogo.
I cuscinetti sono normalmente lubrificati in modo automatico e con-
tinuo (a bagno d'olio, a sbattimento, mediante appositi condotti o
pompa) dal lubrificante stesso del riduttore; questo vale anche per
l'eventuale dispositivo antiretro montato sul riduttore.
Per certi riduttori in forma costruttiva verticale V1, V3, V5, V6 e anche
orizzontale B3, B6, B51 per riduttori (non motoriduttori, per i quali
vale quanto detto sopra) ad assi ortogonali, i cuscinetti superiori
hanno lubrificazione indipendente con grasso speciale per lubrifica-
zione «a vita» in assenza di inquinamento dall'esterno; questo vale
anche per i cuscinetti motore (esclusi alcuni casi nei quali è previsto
il dispositivo di rilubrificazione) e per l'eventuale dispositivo antiretro
quando è montato sul motore.
Verificare che iI riduttore venga montato nella forma costruttiva pre-
vista all'ordine, che è indicata sulla targa; quando non è indicata, il
riduttore è previsto per essere montato in forma costruttiva orizzon-
tale B3 o B5 (B3, B8, riduttori a vite grand. 64), verticale V1 (per
rinvii ad angolo in esecuzione con flangia FO1...).
Gruppi riduttori (combinati). La lubrificazione è indipendente e
pertanto valgono le norme dei singoli riduttori.
6.3 - Lubrificazione sopporto estrusore (assi paralleli e ortogonali)
La lubrificazione del sopporto estrusore è separata rispetto al ridut-
tore tranne che:
– per esecuzioni HA ... HC
– in presenza dell'unità autonoma di raffreddamento se utilizzata
per lubrificare sia il riduttore sia il sopporto stesso.
La lubrificazione separata del supporto estrusore migliora sensibil-
mente l'affidabilità e la durata del cuscinetto assiale; la separazione
fra riduttore e sopporto è realizzata con un anello di tenuta.
Con la lubrificazione separata, utilizzare per il supporto estrusore olio
sintetico a base di polialfaolefine (MOBIL SHC XMP 680, CASTROL
Tribol 1510/680) con gradazione di viscosità ISO 680 cSt.
Con la lubrificazione congiunta (esecuzioni HA ... HC, in presenza
dell'unità autonoma di raffreddamento se è utilizzata per lubrificare
sia il riduttore sia il supporto stesso) la gradazione di viscosità ISO del
lubrificante deve essere secondo quanto indicato al cap. 6.2 tabella
di lubrificazione e l'olio deve essere sintetico a base di polialfaolefine.
Per il riempimento d'olio del supporto estrusore vedi tabella seguen-
te.
Per la lubrificazione del riduttore fare riferimento a quanto indicato al
cap. 6.2, tabella lubrificazione.
Grandezza
riduttore
Lubrificazione separata
Riempimento fino
125 ... 451
a livello (del sopporto)
1) Sopporto con tappo di carico metallico con filtro e con valvola, livello e scarico.
2) Il livello è quello della carcassa riduttore.
7 - Sistema di raffreddamento
7.1 - Raffreddamento artificiale con ventola
Quando il riduttore sia dotato di ventola è
necessario prevedere e verificare che resti
un adeguato spazio per l'aspirazione
dell'aria di raffreddamento, anche dopo
aver montato la protezione (carter forato o
rete metallica) del giunto. Se necessario
smussare il mozzo del giunto.
Rossi
8
); in caso contrario,
Lubrificazione sopporto estrusore
1)
Lubrificazione congiunta
Riempimento fino
a livello (del riduttore)
aria
Istruzioni d'uso
7.2 - Raffreddamento artificiale con serpentina
La presenza della serpentina è segnalata dagli attacchi (raccordi DIN
2353) per l'acqua sporgenti dalla carcassa come da figura sottostante.
Attenzione: Non manomettere l'eventuale piastrina che mantiene
A
bloccati i raccordi; in particolare mantenere bloccato il raccordo men-
tre si stringe il dado di serraggio del tubo di collegamento.
L 'acqua di alimentazione deve possedere i seguenti requisiti:
– bassa durezza;
– temperatura max +20 °C;
– portata 10 20 dm
3
/min;
– pressione 0,2 0,4 MPa (2 4 bar).
Per temperatura ambiente minore di 0 °C prevedere scarico acqua e
attacco aria, per lo svuotamento della serpentina mediante aria com-
pressa onde evitare il pericolo di congelamento dell'acqua.
Se vi è il rischio di avere picchi elevati di pressione in mandata, monta-
re una valvola di sicurezza tarata a un'opportuna soglia di intervento.
7.3 - Unità autonoma di raffreddamento
Ved. documentazione specifica fornita in dotazione con l'unità.
8 - Messa in servizio
Effettuare un controllo generale assicurandosi in particolare che il
riduttore sia completo di lubrificante.
Nel caso di avviamento Y-, la tensione di alimentazione de ve corri-
spondere a quella più bassa (collegamento ) del motore.
Per il motore asincrono trifase, se il senso di rotazione non corrispon-
de a quello desiderato, invertire due fasi della linea di alimentazione.
Per i riduttori muniti di dispositivo antiretro, controllare – prima
delI'avviamento – che ci sia corrispondenza tra il senso di rotazio-
ne libera e i sensi di rotazione della macchina da azionare e del
motore.
Attenzione! Uno o più avviamenti nel senso bloccato, an che
se brevi, possono danneggiare irrimediabilmente il di spositivo
antiretro, le sedi accoppiate e/o il motore elettrico.
È consigliabile un rodaggio:
– di circa 400 1 600 h per i riduttori con ingranaggio a vite, affinché
si possa raggiungere il massimo rendimento;
– di circa 200 400 h per i riduttori con ingranaggi cilindrici e/o coni-
ci, affinché si possa raggiungere la massima funzionalità.
Durante questo periodo la temperatura del lubrificante e del riduttore
può raggiungere valori più elevati del normale. Dopo tale periodo può
essere necessario verificare il serraggio dei bulloni di fissaggio riduttore.
Nota: il rendimento dei riduttori a vite è più basso nelle prime ore di
funzionamento (circa 50) e in occasione di ogni avviamento a freddo
(il rendimento migliora con l'aumentare della temperatura dell'olio).
Per ulteriori informazioni consultare i cataloghi tecnici Rossi.
9 - Manutenzione
9.1 - Generalità
A macchina ferma, controllare periodicamente (più o meno frequen-
temente secondo l'ambiente e l'impiego):
a) la pulizia delle superfici esterne e dei passaggi d'aria di ventilazio-
ne del riduttore o del motoriduttore, in modo da non pregiudicare
lo smaltimento del calore;
b) il livello e il grado di deterioramento dell'olio (controllare a ridutto-
re freddo);
c) il corretto serraggio delle viti di fissaggio.
In esercizio controllare:
– rumorosità;
2)
– vibrazioni;
– tenute;
– ecc.
Attenzione! Dopo un periodo di funzionamento, il riduttore
(eccetto i pendolari) è soggetto a una lieve sovrapressione
interna che può causare fuoriuscita di fluido ustionante.
Pertanto, prima di allentare i tappi (di qualunque tipo) atten-
dere che il riduttore si sia raffreddato, diversamente avvalersi di oppor-
tune protezioni contro le ustioni derivanti dal contatto con l'olio caldo.
In ogni caso procedere sempre con la massima cautela.
Le massime temperature dell'olio, indicate nella tabella lubrificazione
(ved. cap. 6.2), non sono pregiudizievoli per il buon funzionamento
del riduttore.
Cambio olio. Eseguire l'operazione a macchina ferma e riduttore
freddo.
4090INS.VPR-it1210HQM
grand.
d
A
1)
chiave
Ø
≈
125 ... 180 12 140
22
200 ... 280 12 150
22
320 ... 360 16 160
30
400 ... 631 16 200
30
1) Questi valori per alcune forme
costruttive possono variare
