Niro-Soavi S.p.A.
Specialty Products
via M. da Erba Edoari, 29/A
Division
43100 PARMA (ITALY)
PHONE : +39.0521.965411 - FAX : +39.0521.242819
1.
SIMBOLE FÜR INSTRUMENTE
ÖRTLICH
HAUPT SCHALTSCHRANK
HÖSTWERT
H: HOCH ODER OFFEN
L: NIEDRIGT ODER GESCHLOSSEN
MESSPUNKTE OHNE
T
INSTRUMENTE
2.
PROZESSLEITUNGEN
HAUPTLEITUNGEN, ALLGEMEIN
NEBENLEITUNGEN, ALLGEMEIN
MECHANISCHE VERBINDUNG
LIEFERGRENZE
3.
SIGNALLEITUNGEN
ALLGEMEIN
ELEKTRISCH
PNEUMATISCH
HYDRAULISCH
KAPILLARLEITUNG
4.
ABKÜRZUNGEN FÜR FLIESSLINIEN
AS
LUFTZUFÜHRUNG
CIP
REINIGUNG
CS
KONDENSZUFUHR
CWS
WASSERZUFUHR
ES
STROMZUFUHR
GS
GASZUFUHR
NS
STICKSTOFFZUFUHR
OS
ÖLZUFUHR
SS
DAMPFZUFUHR
WS
WASSERZUFUHR
.
R
RÜCKLAUF

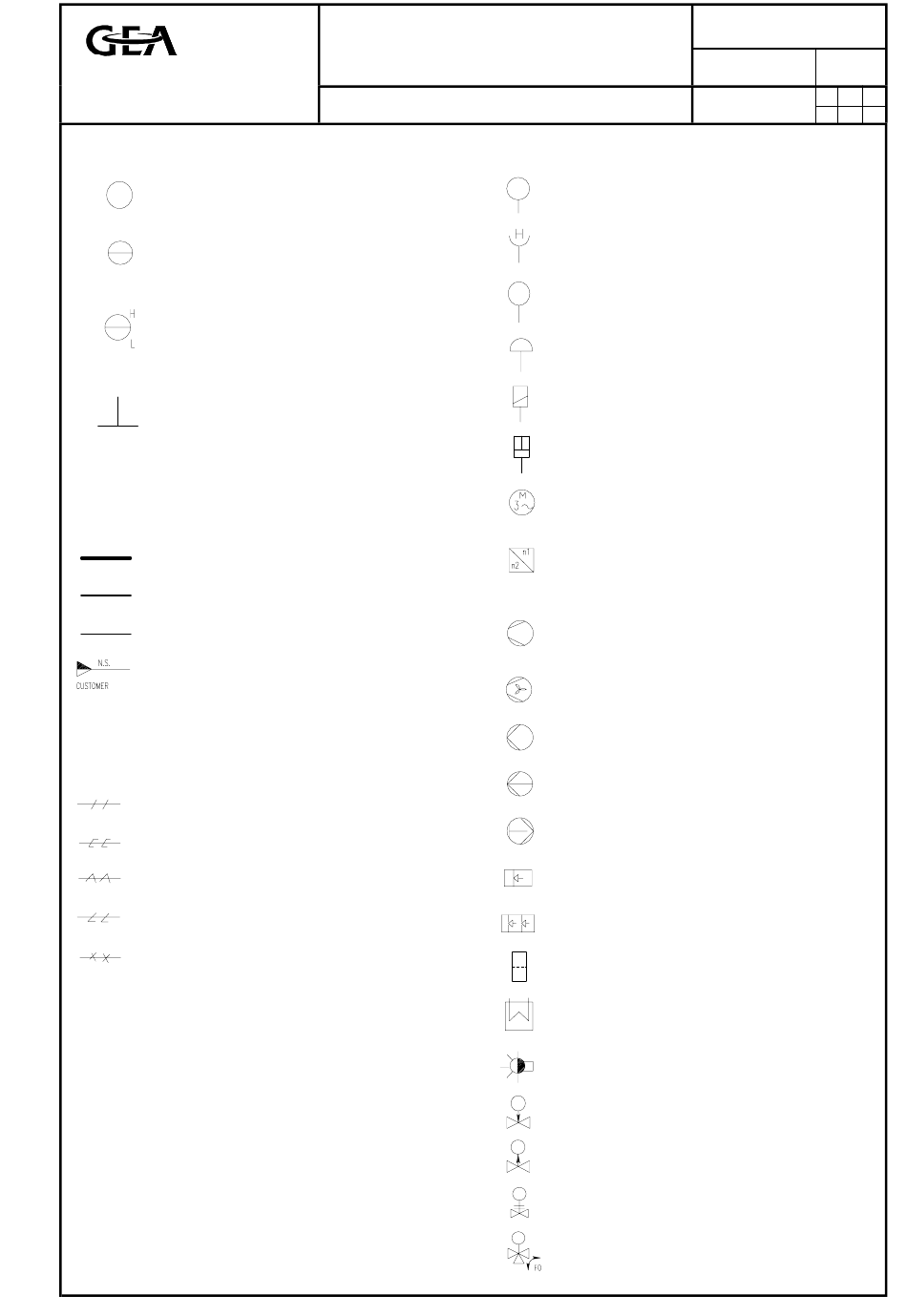

LEGENDE
RI-FLIESSBILD
Seite 1 Von 2
5.
MACHINEN UND APPARATE
STELLANTRIEB, ALLGEMEIN
ÖRTLICHE HANDBETÄTIGUNG
EINES STELLGERÄTES
H
STELLANTRIEB MIT ZUSÄTZLICHER
ÖRTLICHER HANDBETÄTIGUNG
MEMBRAN-STELLANTRIEB
MAGNET-STELLANTRIEB
KOLBEN-STELLANTRIEB
ELEKTROMOTOR AC
DREHZAHLWANDLER
KOMPRESSOR ODER VAKUUMPUMPE ,
ALLGEMEIN
VENTILATOR, ALLGEMEIN
PUMPE, ALLGEMEIN
KREISELPUMPE
HUBKOLBENPUMPE
EINSTUFIGER HOMOGENISATOR
ZWEISTUFIGER HOMOGENISATOR
FILTER, ALLGEMEIN
WÄRMEAUSTAUSCHER
LICHTQUELLE
VENTIL NORMALERWEISE GESCHLOSSEN (FC)
VENTIL NORMALERWEISE GEOFFNET (FO)
STELLUNGS REGLER
SIGNAL FEHLER ÖFFNUNG DREIWEGEVENTIL
SPEC - 102 E
____________________
REV.
DATUM
0
____________________
SIG.
