Spezifikationen des Repeaters (LUT-LINK-EXT)
Kabelverlängerung
Anwendung von
Spezialkabel
Eingangsspannung
Verdrahtung
Systemverkabelung
Adressenzuweisung
Montage
Umgebung
ESD-Schutz
Versandgewicht
Diagnostik
Abnehmbare
Frontabdeckung
Anschlüsse der
Klasse 2/PELV
Netzanschlüsse
–

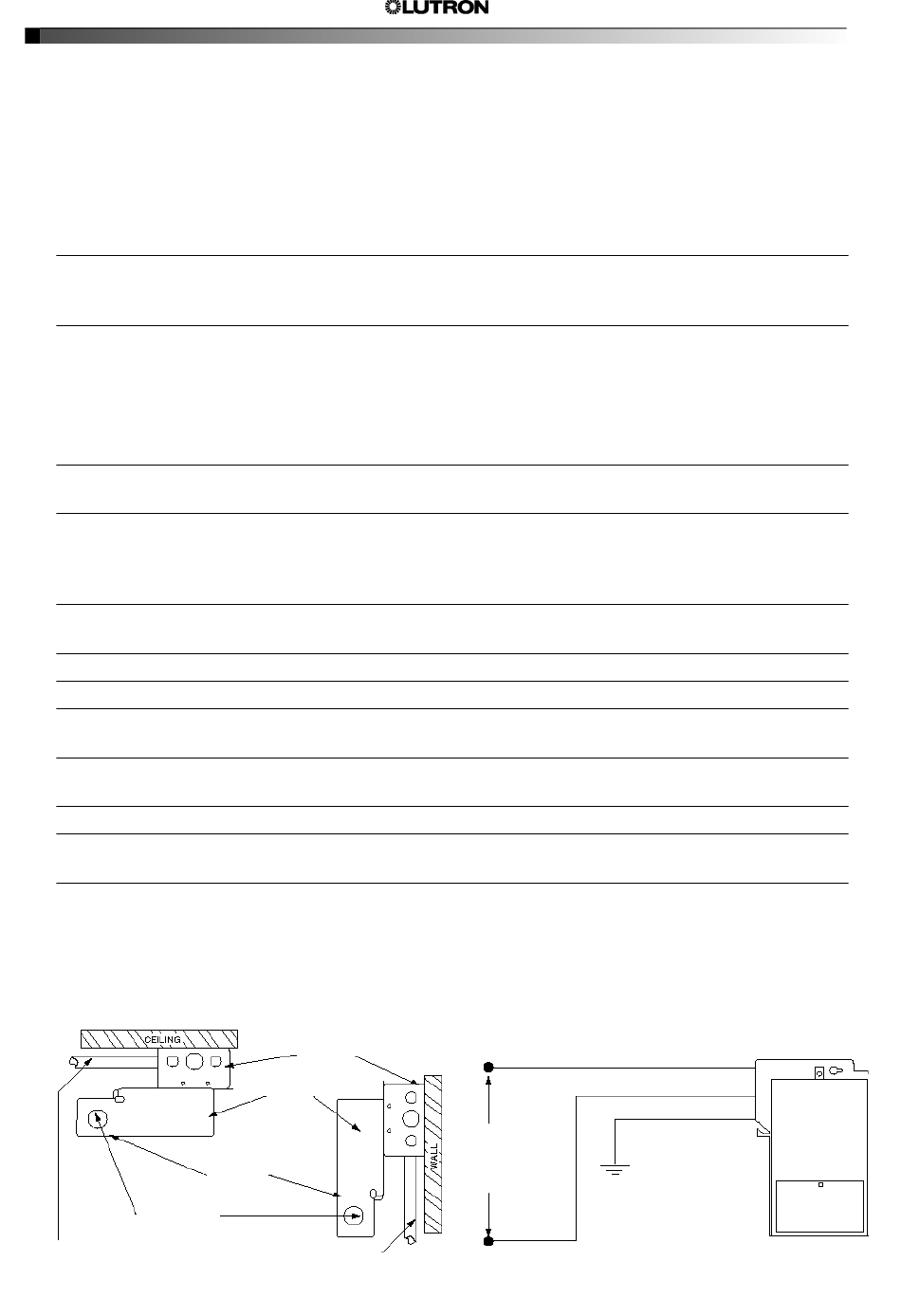

Abbildung 1
Montageschema
Verlängert die für den Inter-Prozessor und für das Modul-Interface-Link zulässige Kabellänge von
305m auf 610 m.
Mit einem Spezialkabel der Klasse 2 kann die für den Inter-Prozessor und für das Modul-
Interface-Link zulässige Kabellänge ohne Anwendung einer Kabelverlängerungseinheit von
305m auf 1220m und mit Anwendung einer Kabelverlängerungseinheit von 610m auf 2240m
verlängert werden. Einzelheiten und Spezifikationen der Spezialkabel siehe Lutron
Anwendunghinweis Nr. 62.
Netzspannung: 100-240 VAC (Netzspannungseingang nicht zu benutzen in CE-Länder) Klasse
2/PELV: 15VDC
Netzspannung: Phase, Neutralleiter, Erde (Netzspannungseingang nicht zu benutzen in CE-Länder)
Siehe Abb. 2. Klasse 2/PELV: Zwei Paar [ein Paar #18 AWG (1,0mm 2 ), ein Paar #18-22 AWG
(0,5-1,0mm 2 )] verdrilltes geschirmtes Kabel der Klasse 2. siehe Abb. 2
Inter-Prozessor-Link: siehe Abb. 3 S. 49
Modul-Interface-Link: siehe Abb. 4 S. 49
Dieses Einheit benötigt keine Adresse
Siehe Abb. 1
Zulässige Umgebungstemperatur: 0-40°C, 32-104°F. Zulässiger Feuchtigkeitsgehalt der Luft: 0-90%
Feuchtigkeit, nicht kondensierend, nur für Innenräume
Alle Eingänge und Ausgänge wurden erfolgreich auf die Erfüllung der IEC-Norm 61000-4-2
getestet.
1,1 Kg (2,44 lbs)
LEDs für die Fehlersuche in den Kommunikationsleitungen der Links
10,16cm x
10,16cm (4" x 4")
Verteilerdose
Kabel-
verlänger-
ungseinheit
Phase
Schwarz (braun)
Weiß (Blau)
Grün
(Grün/Gelb)
100/120V
50/60Hz
ODER
220/240V
50/60Hz
Erde
Neutralleiter
–
Abbildung 2
Verkabelungsschema
Lutron Hotline +1 (800) 523-9466
