A U S G A N G S K A R T E M I T P O T E N T I A L F R E I E N
K O N TA K T E N
( H W I - C C O - 8 )
Die meisten elektronischen Geräte verfügen über Eingänge mit
potentialfreien Kontakten, damit diese Einheiten durch externe
Systeme gesteuert werden können. Das Ho me Wo r k s ® I nt e ra c t i v e
System benutzt die HWI-CCO-8 Karte mit potentialfreien Ausgangs-
kontakten zur Steuerung von Pumpen, Thermostaten, Audio-
/Videoanlagen und anderen technischen Geräten die mit
Eingängen mit potentialfreien Kontakten ausgestattet sind.
Jede Ausgangskarte verfügt über acht individuell steuerbare
potentialfreie Kontakte und acht entsprechenden Drucktasten
mit LED-Anzeige. Während der Betriebsart "manuelle Steuerung"
kann der Zustand jedes Relais mit den Drucktasten geän dert
werden, wodurch die Funktion der gesteuerten Komponenten
überprüft werden kann. Für jeden Ausgang mit potentialfreien
Kontakten stehen sowohl Öffnungs- als auch Schließkontakte zur
Verfügung. Jeder Ausgang kann als "momentary" (Impulse) oder
als "maintained" (Dauerkontakt) Kontakt programmiert werden.
Diese potentialfreien Ausgangskontakte können jeglicher
Taste auf einer beliebigen Bedienstelle oder einem Ereignis
der Zeitschaltuhr zugewiesen werden, also genau so wie man
Lichtlasten steuert. In einer typischen Anwendung kann eine Taste
auf einer HomeWorks Interactive Bedienstelle darauf programmiert
werden, einen potentialfreien Ausgang zu aktivieren, der an einem
Fenstermotor angeschlossen ist. Außer den Ausgängen mit
potentialfreien Kontakten verfügen die Karten auch über einen
Infrarot-Empfänger, der unabhängig von den Ausgängen
programmiert werden kann. Mit diesem Empfänger können die
Lutron Infrarothandsender (GRX-IT und GRX-8IT) wie eine
"kabellose Bedienstelle" funktionieren, wenn sie mit standard
Infrarot-Relaissystemen eingesetzt werden. Die Lutron Infrarot-
Codes können von den meisten lernfähigen Infrarotfernbedienungen
gespeichert werden, so daß auch viele der herkömmlichen Audio-
/Videofernbedienungen zur Steuerung des Lichsteuerungssystems
verwendet werden können.
ANSCHLUß AN DEN PROZ E S S O R
Da jede Karte mit potentialfreien Kontakten eine Adresse verwendet,
können an jedes konfigurierbare Link bis zu 32 Karten
angeschlossen werden. Hierzu werden zwei Paar [ein Paar 1,0mm
(#18 AWG), ein Paar 0,5-1,0mm
geschirmtes] Kabel der Klasse 2/PELV benötigt. Karten mit
potentialfreien Kontakten werden auf dem selben Link installiert
wie die Bedienstellen und können direkt mit dem Prozessor,
mit T-Abzweigungen, Sternförmig oder in einer Linie (Daisy-Chain)
verdrahtet werden. Die maximale Gesamtkabellänge jeder
NV-Leitung beträgt 305m pro 10 Einheiten.

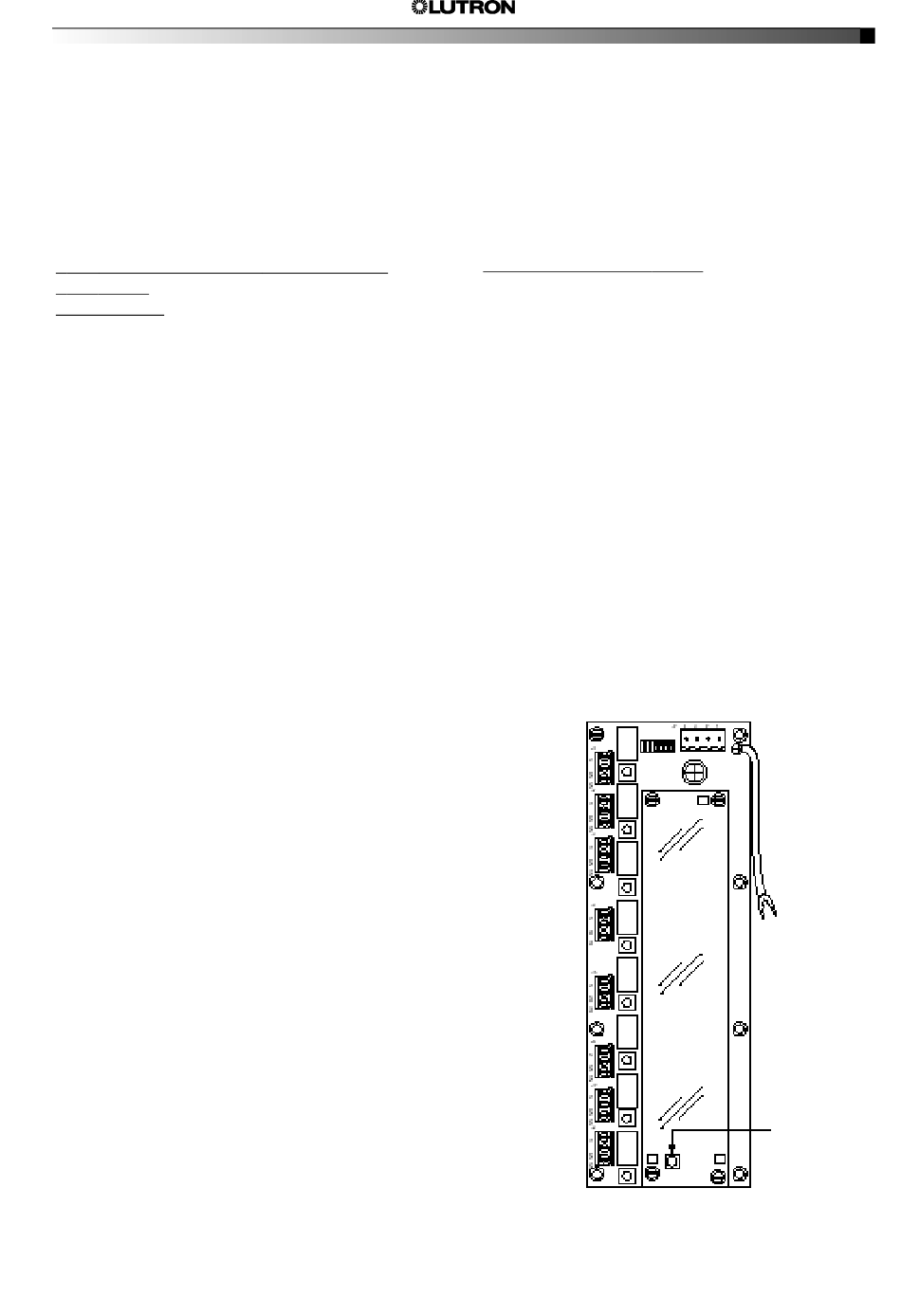

Ausgangskarte mit potentialfreien Kontakten
(HWI-CCO-8)
Technische Spezifikationen, siehe S. 44.
2
(#18-22 AWG) verdrilltes
Infrarot-
Empfänger
