GRAFIK Eye ® S p e z i f i ka t io nen
HWI-
Rückseite der GRAFIK Eye Steuerstelle "A"
Prozessor
Zone 2
CU WIRE ONLY
Zone 4
Zone 6
1 2 3 4
SSA
Rückseite der GRAFIK Eye Steuerstelle "B"
Zone 2
CU WIRE ONLY
Zone 4
Zone 6
SSA

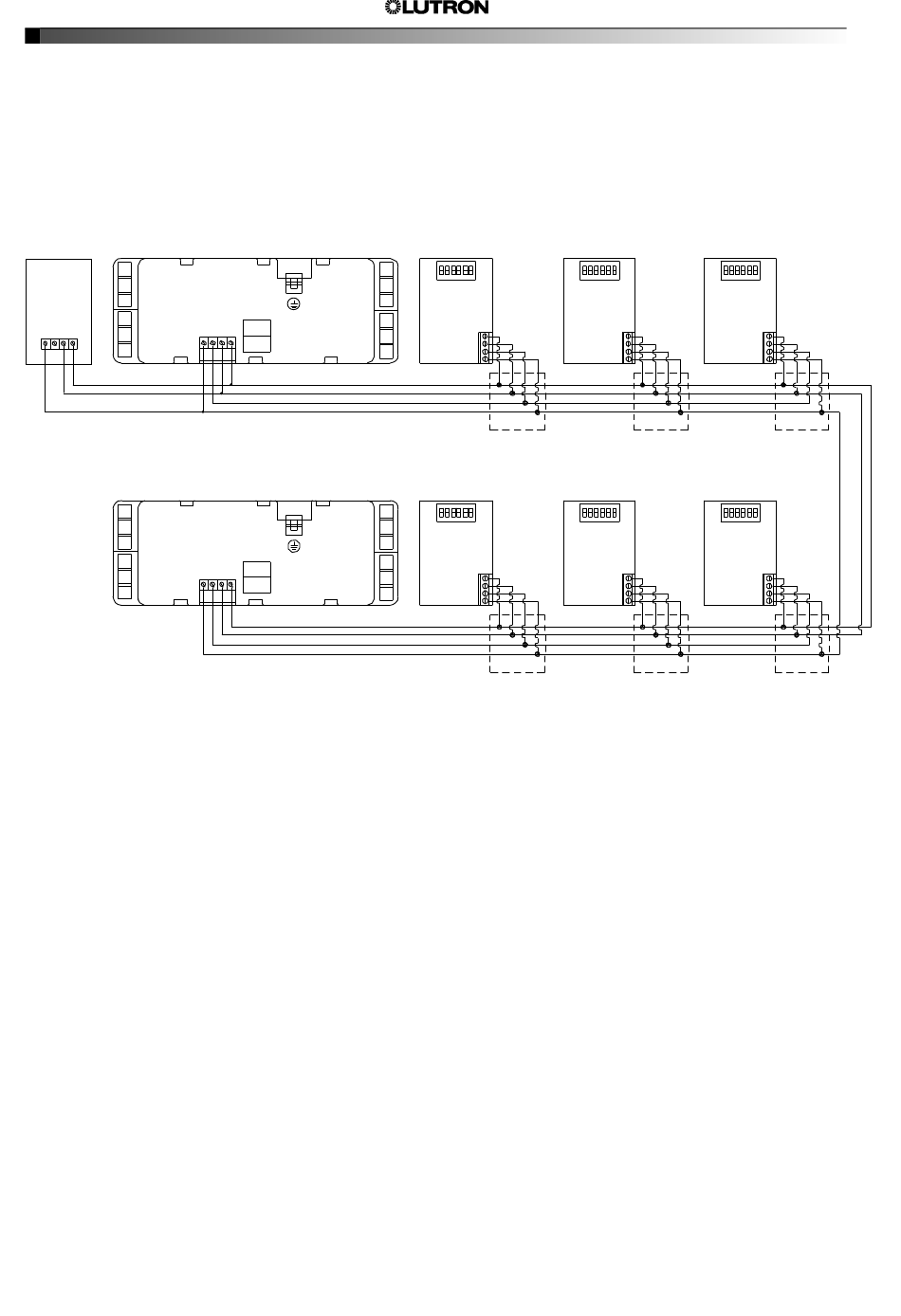

Abbildung 6
–
Verkabelung von zwei GRAFIK Eye Steuerstellen mit sechs Bedienstellen (das ist die Höchstzahl der
Bedienstellen, die von zwei Steuerstellen ohne externe Stromquelle mit Strom versorgt werden können)
Hinweise:
(1) Die Klemmen Nr. 2 der GRAFIK Eye Steuerstellen werden nicht
mit Klemme Nr. 2 des HWI Prozessors verbunden.
(2) Die Bedienstelle kann entweder in der UP-Dose oder in einer
Verteilerdose (Fremdlieferung) an die Busleitung
angeschlossen werden. Der Abstand zur angeschlossenen
Bedienstelle darf höchstens 2,5 m betragen.
(3) Klemme Nr. 2 der Steuerstelle 'B' wird nicht mit Klemme Nr. 2.
der Bedienstelle verbunden. Steuerstelle 'A' funktioniert als
Stromquelle für die Bedienstelle.
(4) Die Klemmen Nr. 2 der zwei GRAFIK Eye Steuerstellen werden
nicht miteinander verbunden.
der 3000-er Serie
Zone 1
Zone 3
Zone 5
L
USA
1 2 3 4
Class 2
IEC
PELV
N
der 3000-er Serie
Zone 1
Zone 3
Zone 5
L
USA
1 2 3 4
Class 2
IEC
PELV
N
( F o r t s e t z u ng )
Rückseite
Bedienstelle 1
4
3
2
1
Siehe Hinweis 1
Rückseite
Bedienstelle 4
4
3
2
1
Siehe Hinweis 1
Siehe Hinweise 2, 6
(5) Klemme Nr. 2 der Steuerstelle 'A' wird nicht mit Klemme Nr. 2.
der Bedienstelle verbunden. Die externe Stromquelle versorgt
alle Bedienstellen mit Strom
(6) Die Klemmen Nr. 2 der Bedienstellen werden nicht
miteinander verbunden, wenn die Bedienstellen durch
unterschiedliche Steuerstellen mit Strom versorgt werden.
Steuerstelle 'A' dient als Stromquelle für Bedienstellen 1, 2
und 3. Steuerstelle 'B' dient als Stromquelle für Bedienstellen
4, 5 und 6.
Rückseite
Rückseite
Bedienstelle 2
Bedienstelle 3
4
3
2
1
Siehe Hinweis 1
Rückseite
Rückseite
Bedienstelle 5
Bedienstelle 6
4
3
2
1
Siehe Hinweis 1
