Spezifikationen des Repeaters (LUT-LINK-EXT)
(Fortsetzung)
305m Höchstlänge mit Standardkabel.
1220m Höchstlänge mit Spezialkabel.
LT-1
Abschlußwiderstand
an jedem Ende
(Klemme 3 und 4)
Hinweis: Die Höchtszahl von 16 Prozessoren pro System, darf in keinem Fall überschritten werden.
Mit Anwendung von Spezialkabel können Verkabelungslängen von bis zu 1220m erreicht wer den. An einem Link darf höchsten
Abbildung 3
305m Höchstlänge mit Standardkabel.
1220m Höchstlänge mit Spezialkabel.
Der Abschlußwiderstand
ist in den Prozessor
eingebaut (es wird kein
LT-1 benötigt)
Abbildung 4
1 Weitere Informationen über Anwendungen mit Spezialkabel erhalten Sie bei Lutrons technischem Support.
1
LT-1 Abschlußwiderstand an jedem Ende (Klemme 3 und 4)
eine Kabelverlängerungseinheit eingesetzt werden.

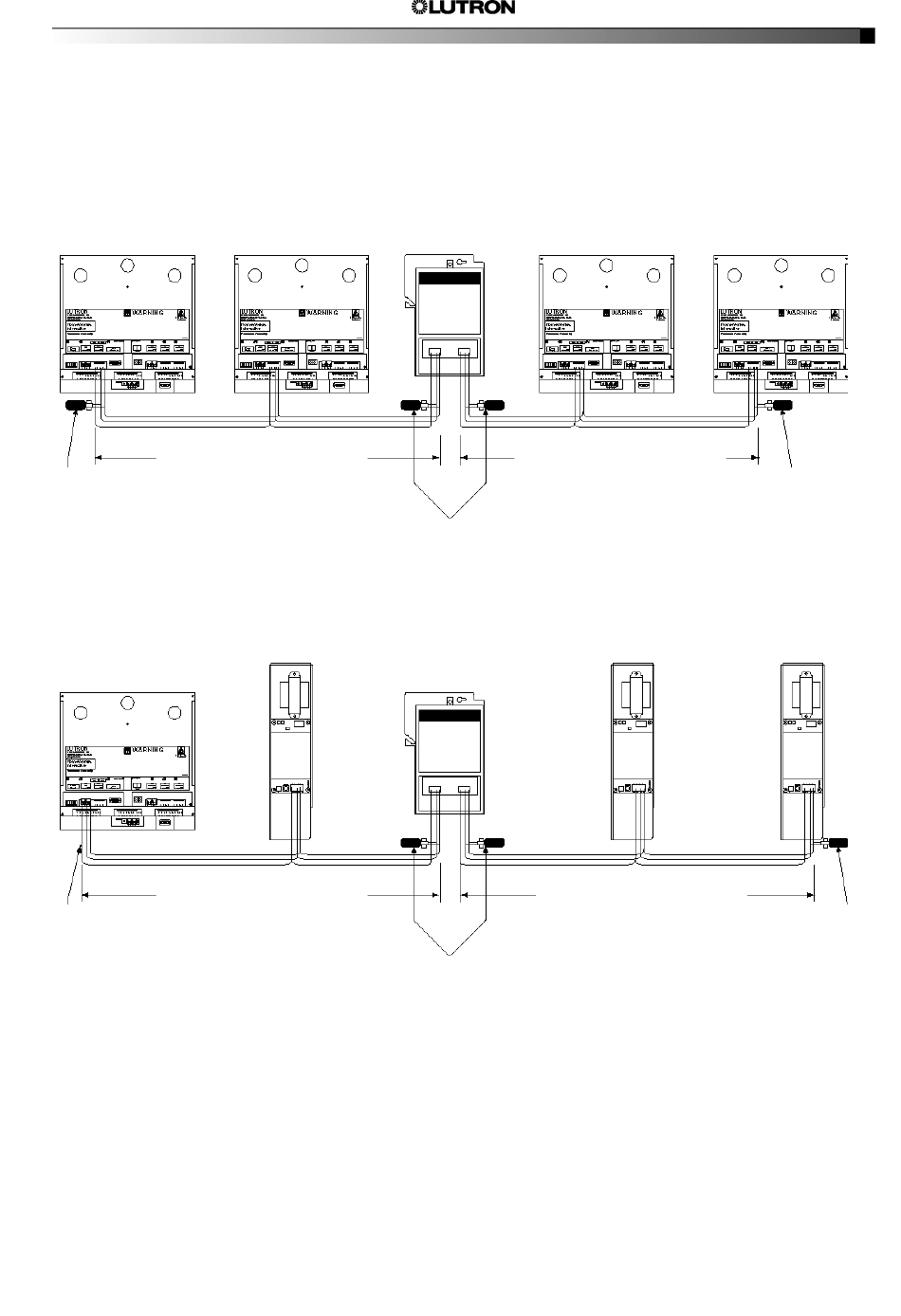

Verkabelungsschema eines Inter-Prozessor Links mit LUT-LINK-EXT
–
1
LT-1 Abschlußwiderstand an jedem Ende (Klemme 3 und 4)
Verkabelungsschema eines Modul-Interface-Links mit LUT-LINK-EXT
–
305m Höchstlänge mit Standardkabel.
1220m Höchstlänge mit Spezialkabel.
305m Höchstlänge mit Standardkabel.
1220m Höchstlänge mit Spezialkabel.
Lutron Hotline +1 (800) 523-9466
1
LT-1
Abschlußwiderstand
an jedem Ende
(Klemme 3 und 4)
1
LT-1
Abschlußwiderstand
(Klemme 3 und 4)
