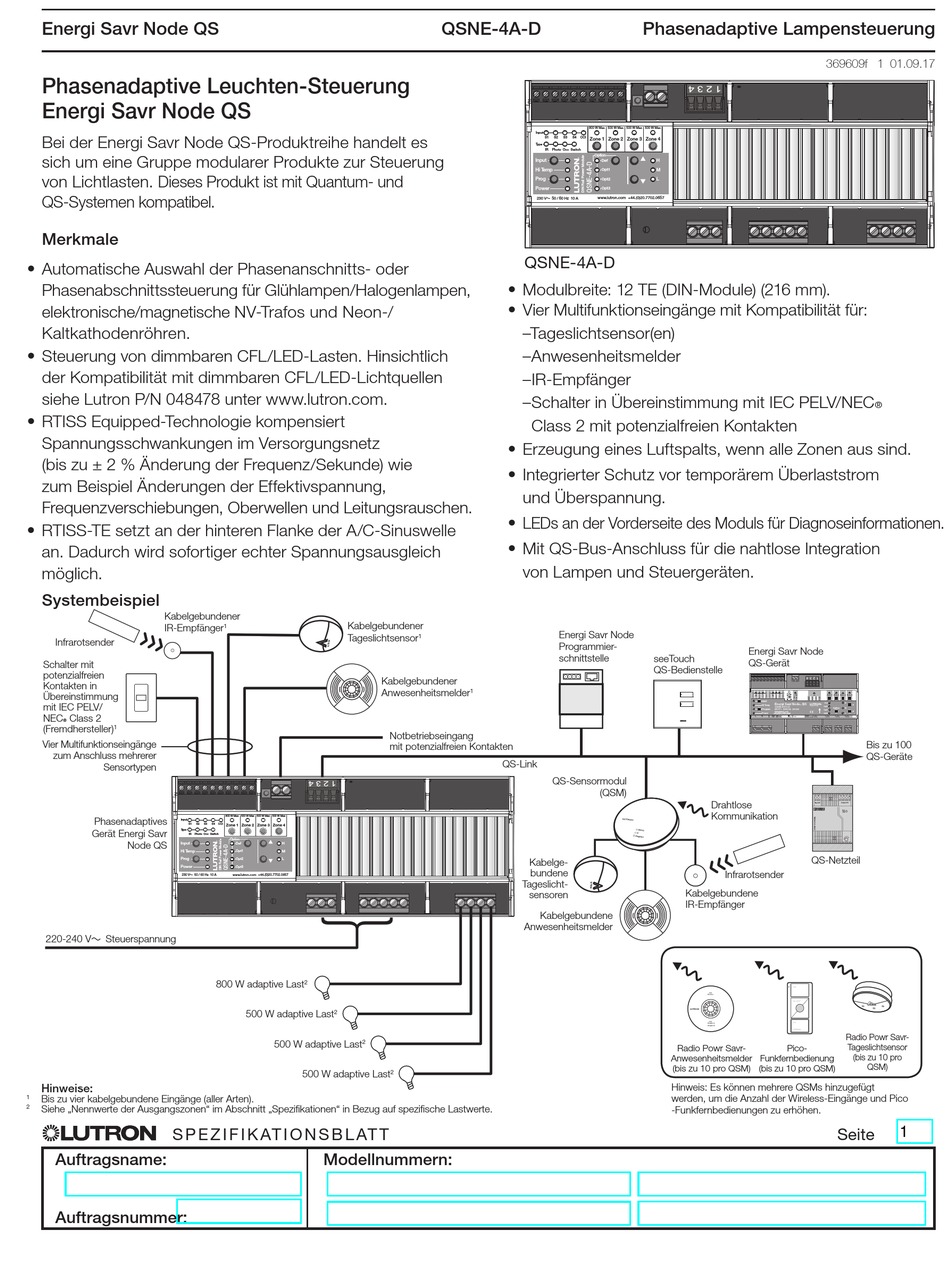

Lutron Energi Savr Node QS serie Kurzanleitung

Energi Savr Node QS
Phasenadaptive Leuchten-Steuerung
Energi Savr Node QS
Bei der Energi Savr Node QS-Produktreihe handelt es
sich um eine Gruppe modularer Produkte zur Steuerung
von Lichtlasten. Dieses Produkt ist mit Quantum- und
QS-Systemen kompatibel.
Merkmale
• Automatische Auswahl der Phasenanschnitts- oder
Phasenabschnittssteuerung für Glühlampen/Halogenlampen,
elektronische/magnetische NV-Trafos und Neon-/
Kaltkathodenröhren.
• Steuerung von dimmbaren CFL/LED-Lasten. Hinsichtlich
der Kompatibilität mit dimmbaren CFL/LED-Lichtquellen
siehe Lutron P/N 048478 unter www.lutron.com.
• RTISS Equipped-Technologie kompensiert
Spannungsschwankungen im Versorgungsnetz
(bis zu ± 2 % Änderung der Frequenz/Sekunde) wie
zum Beispiel Änderungen der Effektivspannung,
Frequenzverschiebungen, Oberwellen und Leitungsrauschen.
• RTISS-TE setzt an der hinteren Flanke der A/C-Sinuswelle
an. Dadurch wird sofortiger echter Spannungsausgleich
möglich.
Systembeispiel
Kabelgebundener
IR-Empfänger
Infrarotsender
Schalter mit
potenzialfreien
Kontakten in
Übereinstimmung
mit IEC PELV/
NECR Class 2
(Fremdhersteller)
1
Vier Multifunktionseingänge
zum Anschluss mehrerer
Sensortypen
Phasenadaptives
Input
S1 S2 S3
Gerät Energi Savr
T ype
IR Photo Occ
Node QS
Input
Hi T emp
Prog
Power
230 V~ 50 / 60 Hz 10 A
220-240 V~ Steuerspannung
Hinweise:
Bis zu vier kabelgebundene Eingänge (aller Arten).
1
Siehe „Nennwerte der Ausgangszonen" im Abschnitt „Spezifikationen" in Bezug auf spezifische Lastwerte.
2
S p e z i f i k at i o n S b l at t
®
Auftragsname:
Auftragsnummer:
Kabelgebundener
1
Tageslichtsensor
Kabelgebundener
Anwesenheitsmelder
800 W Max 500 W Max 500 W Max 500 W Max
S4 CCI
Zone 1 Zone 2 Zone 3 Zone 4
Switch
Option
Def H
Opt1 M
L
Opt2
Opt3
www.lutron.com +44.(0)20.7702.0657
800 W adaptive Last 2
500 W adaptive Last 2
500 W adaptive Last
2
500 W adaptive Last
Modellnummern:
QSNE-4A-D
Input
S1 S2 S3
T ype
IR Photo Occ
Input
Hi T emp
Prog
Power
230 V~ 50 / 60 Hz 10 A

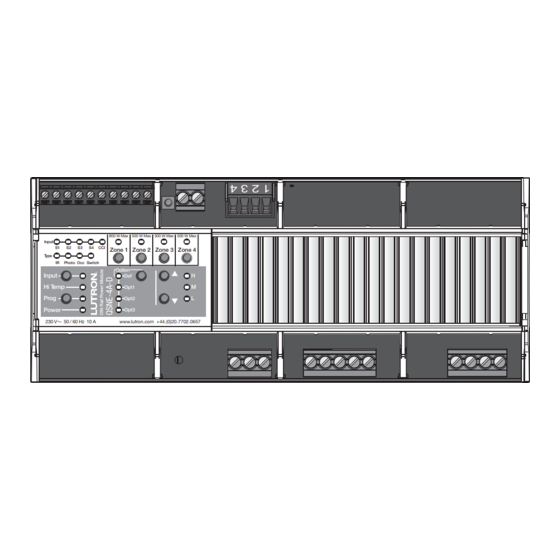

QSNE-4A-D
• Modulbreite: 12 TE (DIN-Module) (216 mm).
• V ier Multifunktionseingänge mit Kompatibilität für:
–Tageslichtsensor(en)
–Anwesenheitsmelder
–IR-Empfänger
– S chalter in Übereinstimmung mit IEC PELV/NEC
Class 2 mit potenzialfreien Kontakten
• Erzeugung eines Luftspalts, wenn alle Zonen aus sind.
• Integrierter Schutz vor temporärem Überlaststrom
und Überspannung.
• LEDs an der Vorderseite des Moduls für Diagnoseinformationen.
• Mit QS-Bus-Anschluss für die nahtlose Integration
von Lampen und Steuergeräten.
Energi Savr Node
1
Programmier-
schnittstelle
1
Notbetriebseingang
mit potenzialfreien Kontakten
QS-Link
QS-Sensormodul
Kabelge-
bundene
Tageslicht-
sensoren
Kabelgebundene
Anwesenheitsmelder
2
Phasenadaptive Lampensteuerung
800 W Max 500 W Max 500 W Max 500 W Max
S4 CCI
Zone 1 Zone 2 Zone 3 Zone 4
Switch
Option
H
Def
Opt1 M
Opt2 L
Opt3
www.lutron.com +44.(0)20.7702.0657
Energi Savr Node
seeTouch
QS-Gerät
QS-Bedienstelle
(QSM)
Drahtlose
Kommunikation
Infrarotsender
Kabelgebundene
IR-Empfänger
Radio Powr Savr-
Anwesenheitsmelder
(bis zu 10 pro QSM)
Hinweis: Es können mehrere QSMs hinzugefügt
werden, um die Anzahl der Wireless-Eingänge und Pico
-Funkfernbedienungen zu erhöhen.
369609f 1 01.09.17
®
Bis zu 100
QS-Geräte
QS-Netzteil
Radio Powr Savr-
Tageslichtsensor
Pico-
(bis zu 10 pro
Funkfernbedienung
QSM)
(bis zu 10 pro QSM)
Seite
1
