Spezifikationen des Wire Landing Board
(HWI-WLB)
Anschlüsse
Drei Gruppen von abnehmbaren Klemmenblöcken mit jeweils 4 Anschlüssen. An die Klemmenblöcke können bis
zu vier 1,0mm
Umgebung
Nur für Innenräume.
Montage
Wird in folgende Schränke eingebaut: HWI-ENC-LV32-CE, HWI-ENC-LV17-230.
Anschluß zum HomeWorks
Interactive Prozessor
Abmessungen
mm
Zoll
A
35,56
1.4
B
27,94
11
Anschluß zum HomeWorks
Interactive Prozessor
Anschluß zum HomeWorks
Interactive Prozessor

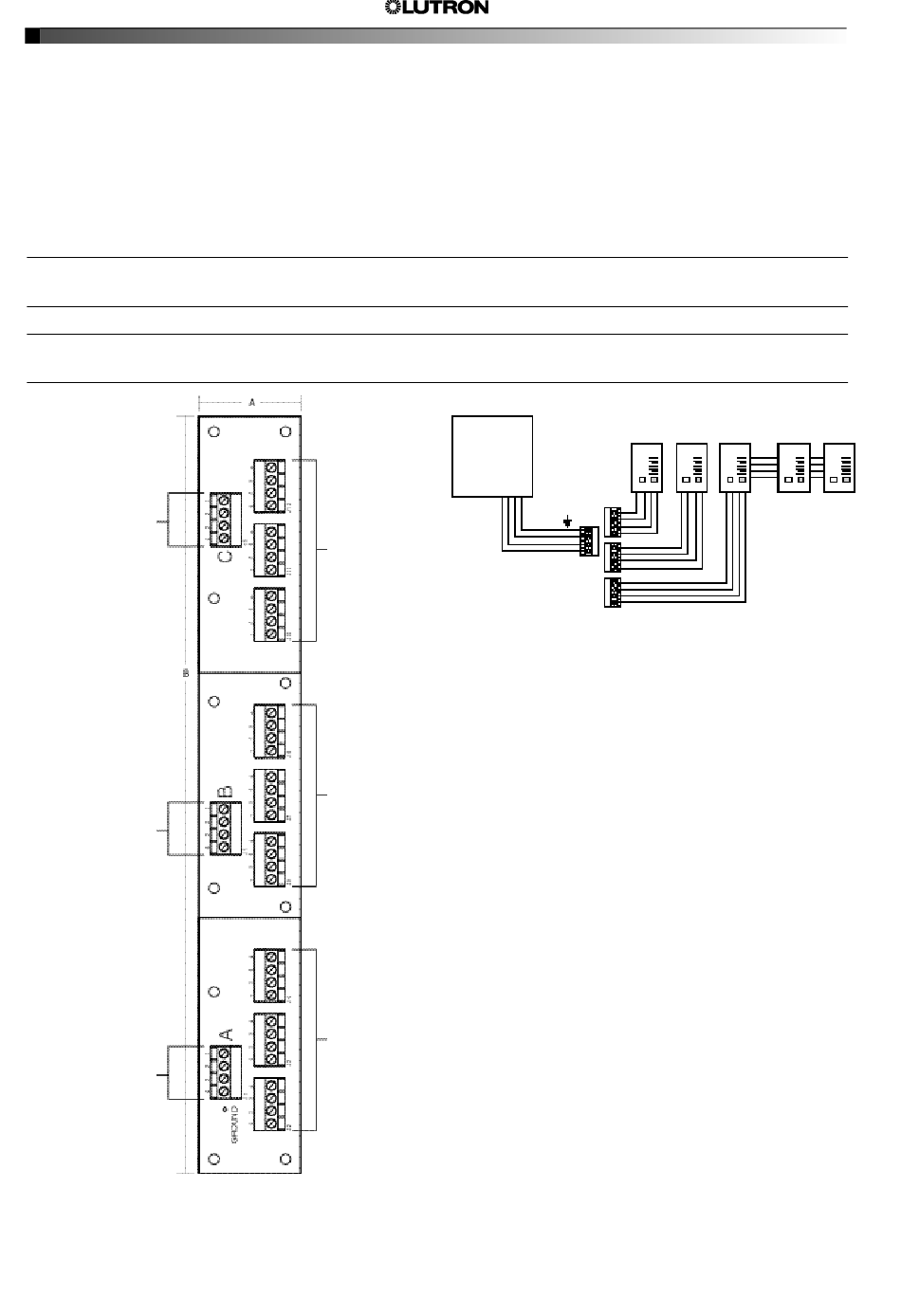

Abbildung 1
2
Adern angeschlossen werden. Siehe Abb. 1.
Anschluß der HomeWorks
Interactive Bedienstellen
Anschluß der HomeWorks
Interactive Bedienstellen
Anschluß der HomeWorks
Interactive Bedienstellen
–
Wire Landing Board
HomeWorks
Interactive
Prozessor
Zum
Bedienstellen
-Link des
Prozessors
–
Abbildung 2
Verkabelungsschema
Lutron Hotline +1 (800) 523-9466
