Spezifikation des Schrankes HWI-ENC-CC für eine
Karte mit potentialfreien Kontakten
Schrankkapazität
Verlegen der Netzleitungen
Versandgewicht
Montage
Notwendige Öffnung bei
Unterputzmontage
Konstruktion (Schrank)
Konstruktion (Abdeckung)
Behördliche Genehmigungen
Einführung der Niederspannungsleitungen
Anschluß der
Massen-
leitung hier
Niedervoltverkabelung
Einführungen

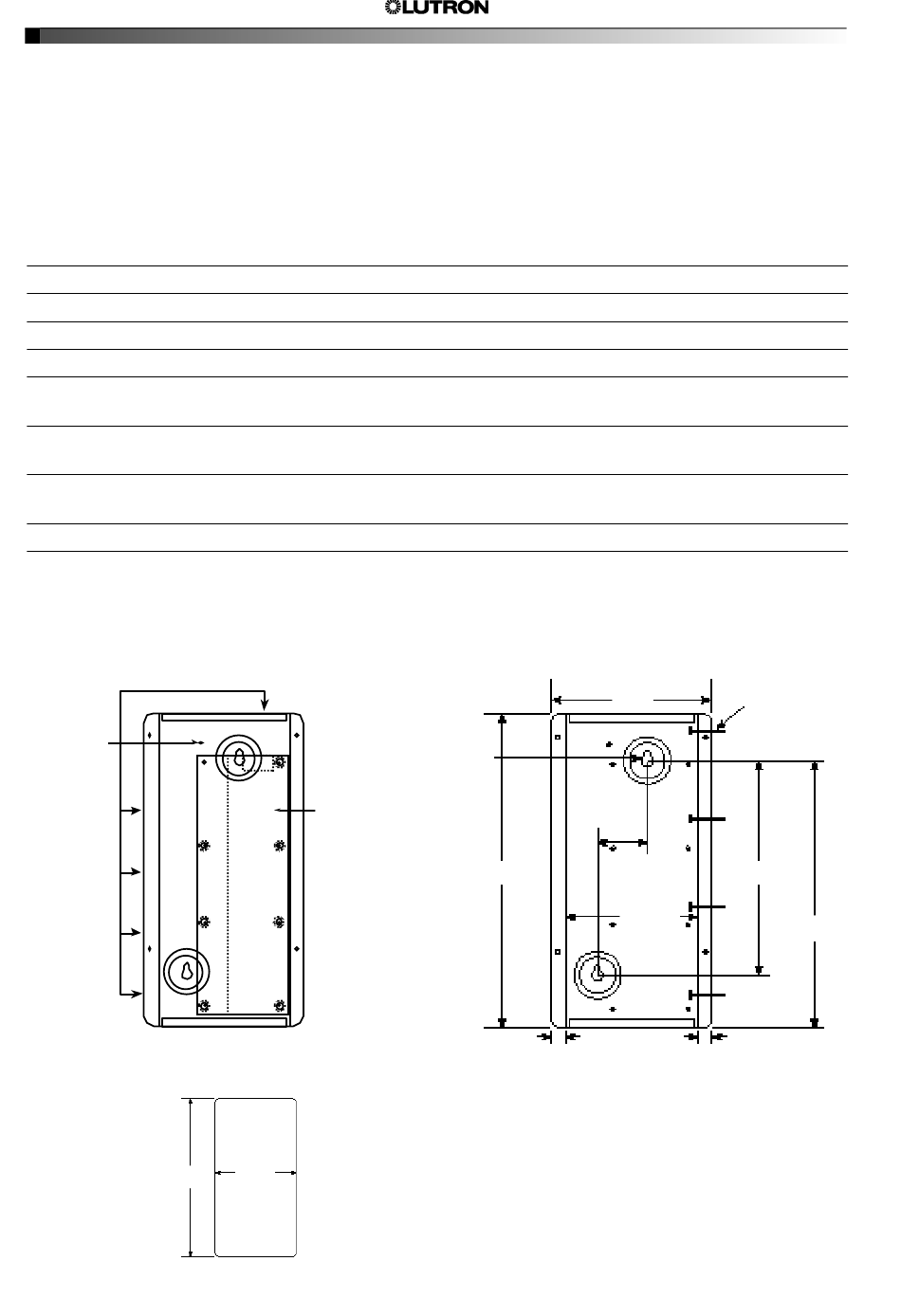

Abbildung 1 – Einführung der Verkabelung
27cm
Abbildung 3 – Abdeckungsabmessungen
1 HWI-CCO-8, or 1 HWI-CCI-8.
Keine
2,7kg
Es können sowohl Unterputz-, als auch Aufputzdosen verwendet werden.
10cm x 26cm x 4,3cm. Siehe Abb. 2
Galvanisiertes Metall (ohne Anstrich)
Schwarz gestrichene Metallabdeckung mit Belüftungsöffnung.
Die Abdeckung wird mittels vier Kopfschrauben befestigt.
CE, C-TICK
HWI Karte mit
potentialfreien
Kontakten
(HWI-CCO-8 oder
HWI-CCI-8)
15cm
Schlüssel-
lochförmige
Öffnung für
Aufputz-
montage
14cm
26cm
1cm
Abbildung 2 – Montageabmessungen
12cm
Schraube (4,5cm) für
Unterputzmontage
18cm
11cm
1cm
Lutron Hotline +1 (800) 523-9466
23cm
