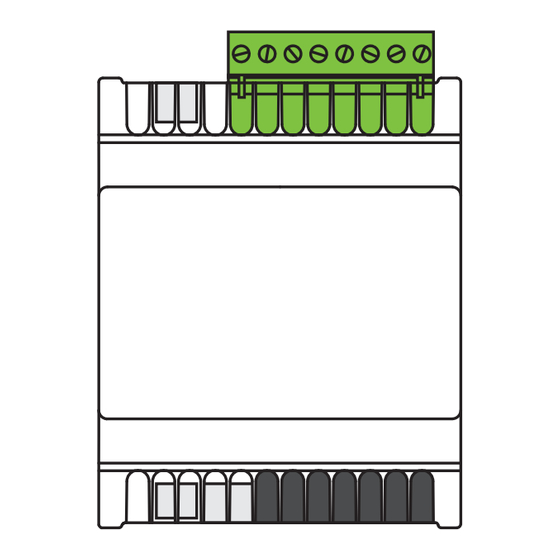

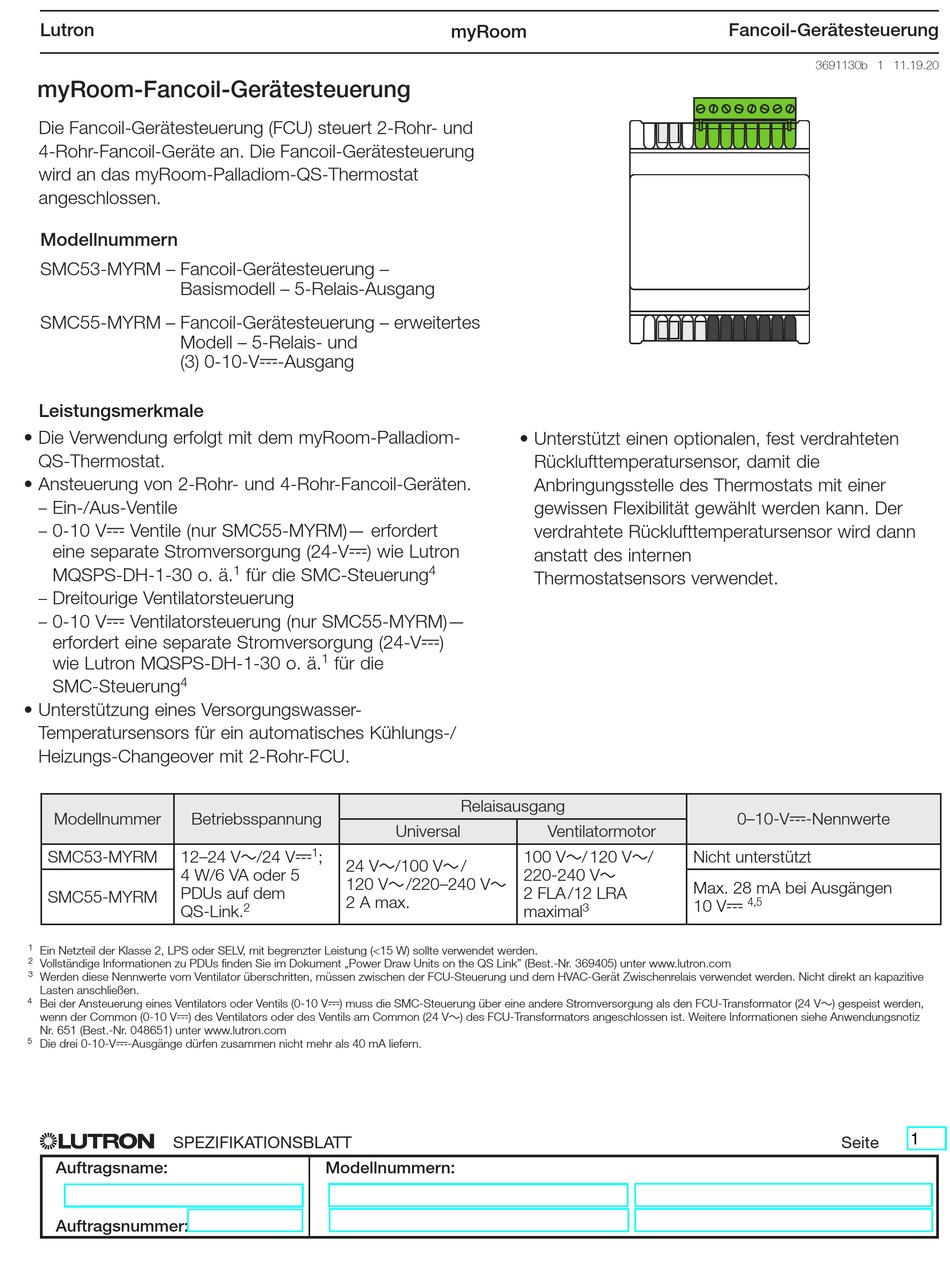

myRoom-Fancoil-Gerätesteuerung
Die Fancoil-Gerätesteuerung (FCU) steuert 2-Rohr- und
4-Rohr-Fancoil-Geräte an. Die Fancoil-Gerätesteuerung
wird an das myRoom-Palladiom-QS-Thermostat
angeschlossen.
Modellnummern
SMC53-MYRM – Fancoil-Gerätesteuerung –
Basismodell – 5-Relais-Ausgang
SMC55-MYRM – Fancoil-Gerätesteuerung – erweitertes
Modell – 5-Relais- und
(3) 0-10-V--Ausgang
Leistungsmerkmale
• Die Verwendung erfolgt mit dem myRoom-Palladiom-
QS-Thermostat.
• Ansteuerung von 2-Rohr- und 4-Rohr-Fancoil-Geräten.
Ein-/Aus-Ventile
–
0-10 V- Ventile (nur SMC55-MYRM)— erfordert
–
eine separate Stromversorgung (24-V-) wie Lutron
MQSPS-DH-1-30 o. ä.
Dreitourige Ventilatorsteuerung
–
0-10 V- Ventilatorsteuerung (nur SMC55-MYRM)—
–
erfordert eine separate Stromversorgung (24-V-)
wie Lutron MQSPS-DH-1-30 o. ä.
4
SMC-Steuerung
• Unterstützung eines Versorgungswasser-
Temperatursensors für ein automatisches Kühlungs-/
Heizungs-Changeover mit 2-Rohr-FCU.
Modellnummer Betriebsspannung
SMC53-MYRM 12–24 V~/24 V-
4 W/6 VA oder 5
PDUs auf dem
SMC55-MYRM
QS-Link.
1
Ein Netzteil der Klasse 2, LPS oder SELV, mit begrenzter Leistung (<15 W) sollte verwendet werden.
2 Vollständige Informationen zu PDUs finden Sie im Dokument „Power Draw Units on the QS Link" (Best.-Nr. 369405) unter www.lutron.com
3 Werden diese Nennwerte vom Ventilator überschritten, müssen zwischen der FCU-Steuerung und dem HVAC-Gerät Zwischenrelais verwendet werden. Nicht direkt an kapazitive
Lasten anschließen.
4 Bei der Ansteuerung eines Ventilators oder Ventils (0-10 V-) muss die SMC-Steuerung über eine andere Stromversorgung als den FCU-Transformator (24 V~) gespeist werden,
wenn der Common (0-10 V-) des Ventilators oder des Ventils am Common (24 V~) des FCU-Transformators angeschlossen ist. Weitere Informationen siehe Anwendungsnotiz
Nr. 651 (Best.-Nr. 048651) unter www.lutron.com
5
Die drei 0-10-V--Ausgänge dürfen zusammen nicht mehr als 40 mA liefern.
SPEZIFIKATIONSBLATT
®
Auftragsname:
Auftragsnummer:
1
für die SMC-Steuerung
1
für die
Universal
1
;
24 V~/100 V~ /
120 V~ /220–240 V~
2 A max.
2
Modellnummern:
myRoom
• Unterstützt einen optionalen, fest verdrahteten
Rücklufttemperatursensor, damit die
Anbringungsstelle des Thermostats mit einer
gewissen Flexibilität gewählt werden kann. Der
verdrahtete Rücklufttemperatursensor wird dann
anstatt des internen
4
Thermostatsensors verwendet.
Relaisausgang
Ventilatormotor
100 V~/ 120 V~/
220-240 V~
2 FLA /12 LRA
3
maximal
Fancoil-Gerätesteuerung
3691130b 1 11.19.20
0–10-V--Nennwerte
Nicht unterstützt
Max. 28 mA bei Ausgängen
10 V- 4,5
