GRAFIK Eye
Kompaktdimmer
Mit den
GRAFIK Eye Kompaktdimmer können Lichtszenen für
verschiedene Tätigkeiten in einem Raum leicht erstellt und
abgerufen werden.In jedem GRAFIK Eye können bis zu 16
voreingestellten Szenen gespeichert werden, daher eignen sie
sich optimal zur Steuerung der Beleuchtung in einem Raum mit
abwechselnden Tätigkeiten, wie z. B. im Heimkino, Wohnzimmer
und Eßzimmer. Eine GRAFIK Eye voreingestellte Szene kann an
der Steuerstelle zu jeder Zeit manuell geändert und an die
Gegebenheiten angepaßt werden. GRAFIK Eye Bedienstellen sind
in verschiedenen Ausführungen erhältlich, und zum Dimmen oder
Schalten von zwei, drei, vier, oder sechs Lichtszonen mit
Glühlampen, magnetischen NV-Trafos, oder Neon-/
Kaltkatodenröhren geeignet.
GRAFIK EYE BEDIENSTELLEN
Mit den
GRAFIK Eye Bedienstellen können die auf einer GRAFIK
Eye Steuerstelle voreingestellten Lichtszenen von jeder beliebigen
Stelle aus aktiviert werden. An jedes konfigurierbare HomeWorks ®
Interactive Link können bis zu acht GRAFIK Eye Steuerstellen und
15 GRAFIK Eye Bedienstellen angeschlossen werden. GRAFIK Eye
Bedienstellen können so programmiert werden, dass sie
Lichtszenen von jeder der acht GRAFIK Eye Steuerstellen
aktivieren können. Die GRAFIK Eye Bedienstellen beziehen den
Strom von den GRAFIK Eye Steuerstellen. Jedes individuelle
GRAFIK Eye kann bis zu drei GRAFIK Eye Bedienstellen mit Strom
versorgen.
ANSCHLUß AN DEN PROZ E S S O R
Jeder HomeWorks Interactive Prozessor hat drei konfigurierbare
Links (Einzelheiten zum Prozessoren siehe S. 12). Jedes Link kann
bis zu acht GRAFIK Eye Kompaktdimmer und bis zu 15 GRAFIK Eye
Bedienstellen steuern. Für diese Verbindung werden zwei Paar
[ein Paar 1,0mm
2
(#18 AWG), ein Paar 0,5-1,0mm
verdrilltes geschirmtes] Kabel der Klasse 2/PELV benötigt. Das
Lutron-Kabel #GRX-CBL-346S-500 kann auch eingesetzt werden.
Die Gesamtkabellänge darf 610m nicht überschreiten. Das Link
muss in einer Linie (Daisy Chain) verkabelt werden.
®
2
(#18-22 AWG)
Zonen – Die Tasten
Eingebauter
steuern die eingebauten
Infrarot-
GRAFIK Eye Dimmer, die
Empfänger
die Helligkeit jeder
Leuchtengruppe (Zone)
erhöhen oder vermindern.
Die LEDs zeigen die

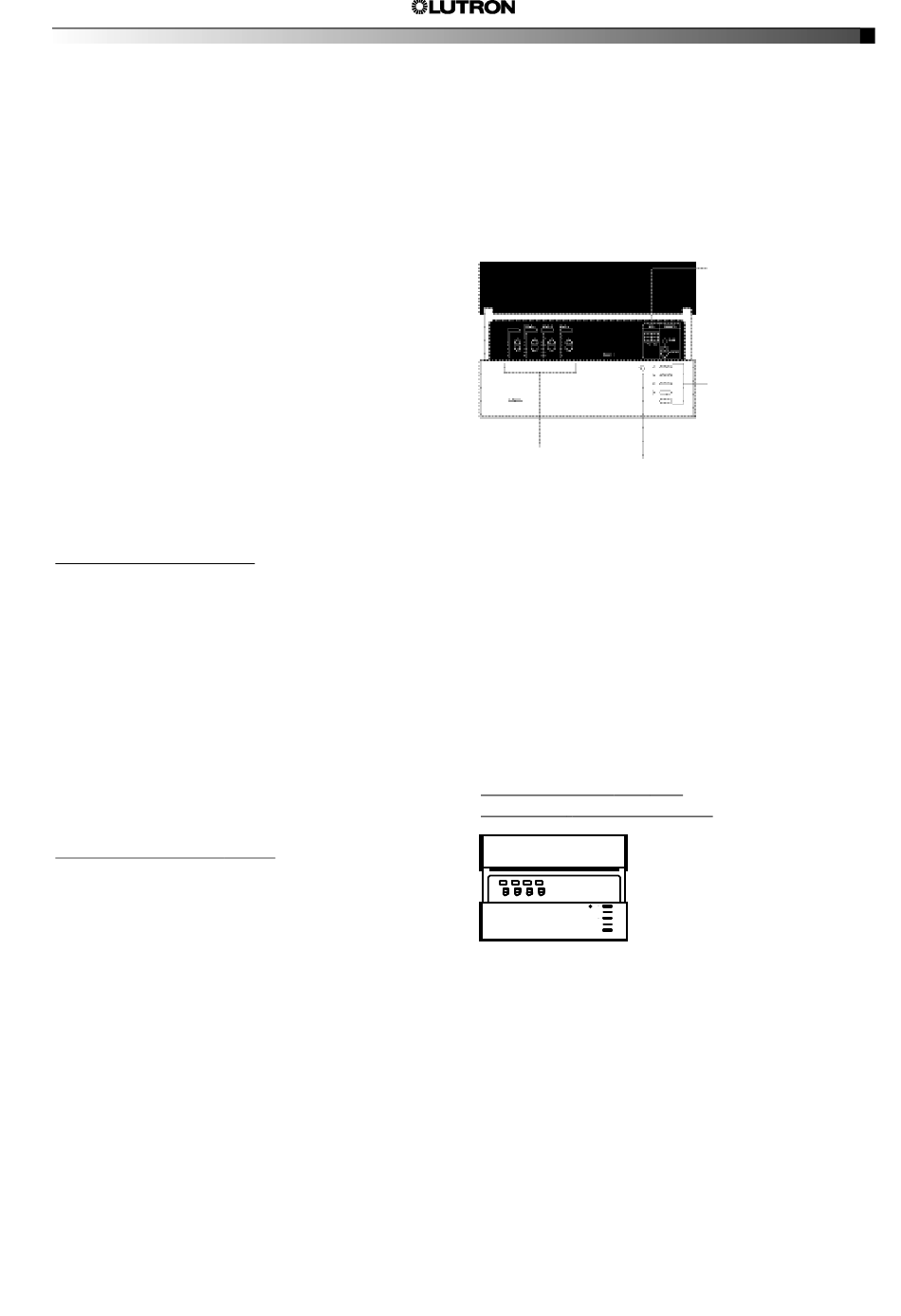

(Die Abbildung zeigt eine 4-Zonen-
Helligkeit in Schritten
an. Die Voreinstellungen
werden automatisch
gespeichert.
HINWEISE ZU INSTA L L AT I O N
DER GRAFIK EYE STEUERSTELLEN
2-Kanal, 3-Kanal, 4-Zonen-
(abgebildet) und 6-Zonen-
Ausführung
ZONE 1
ZONE 2
ZONE 3
ZONE 4
227mm x 116mm
(Anmerkung: Alle CE-konforme
Einheiten haben dieser Größe)
Benutzen Sie 89mm tiefe UP-Dosen für die Installation von
GRAFIK Eye Steuerstellen.
(Lutron Bestell Nr. 241-400)
Technische Spezifikationen, siehe S. 35.
Fadezeiten – Stellen Sie die
Übergangszeiten für die Aktivierung jeder
Lichtszene ein. Die LEDs zeigen die
Fadezeit vom sofortigen (0 Sekunden) bis
zum praktisch nicht mehr wahrnehmbaren
Übergang (60 Minuten) an.
Szenen – Zum Abrufen der Lichtszenen
drücken Sie die Tasten 1-4. Die fünfte
Taste schaltet alle Leuchten aus. Szene 5-
16 können von zusätzlichen GRAFIK Eye
oder HomeWorks Interactive Bedienstellen
aktiviert werden.
Steuerstelle)
