Dimmerschränke
Dimmerschränke sind in zwei unterschiedlichen Größen erhältlich.
Jeder Dimmerschrank ist sowohl für Aufputz- als auch für
Unterputzmontage in einem Elektroraum geeignet. Sowohl die
Anzahl der Dimmerschränke als auch ihr Inhalt, also die
verschiedenen Komponenten, werden der Größe, dem
Beleuchtungsplan und dem Design der Wohnung oder des Hauses
angepaßt. Die Schränke können auch verteilt an verschiedenen
Stellen im Haus aufgestellt werden, damit ein Höchstmaß an
F l exibilität bei der Ins t a l l a t ion der Ne t z l e i t u ngen gewährleistet wird.
Dimmerschränke können HomeWorks ® Interactive Prozessoren,
Dimmermodule, oder Modul-Interfaces enthalten. Unten werden
einige der möglichen Konfigurationen gezeigt.
Technische Spezifikationen siehe S. 50-54.

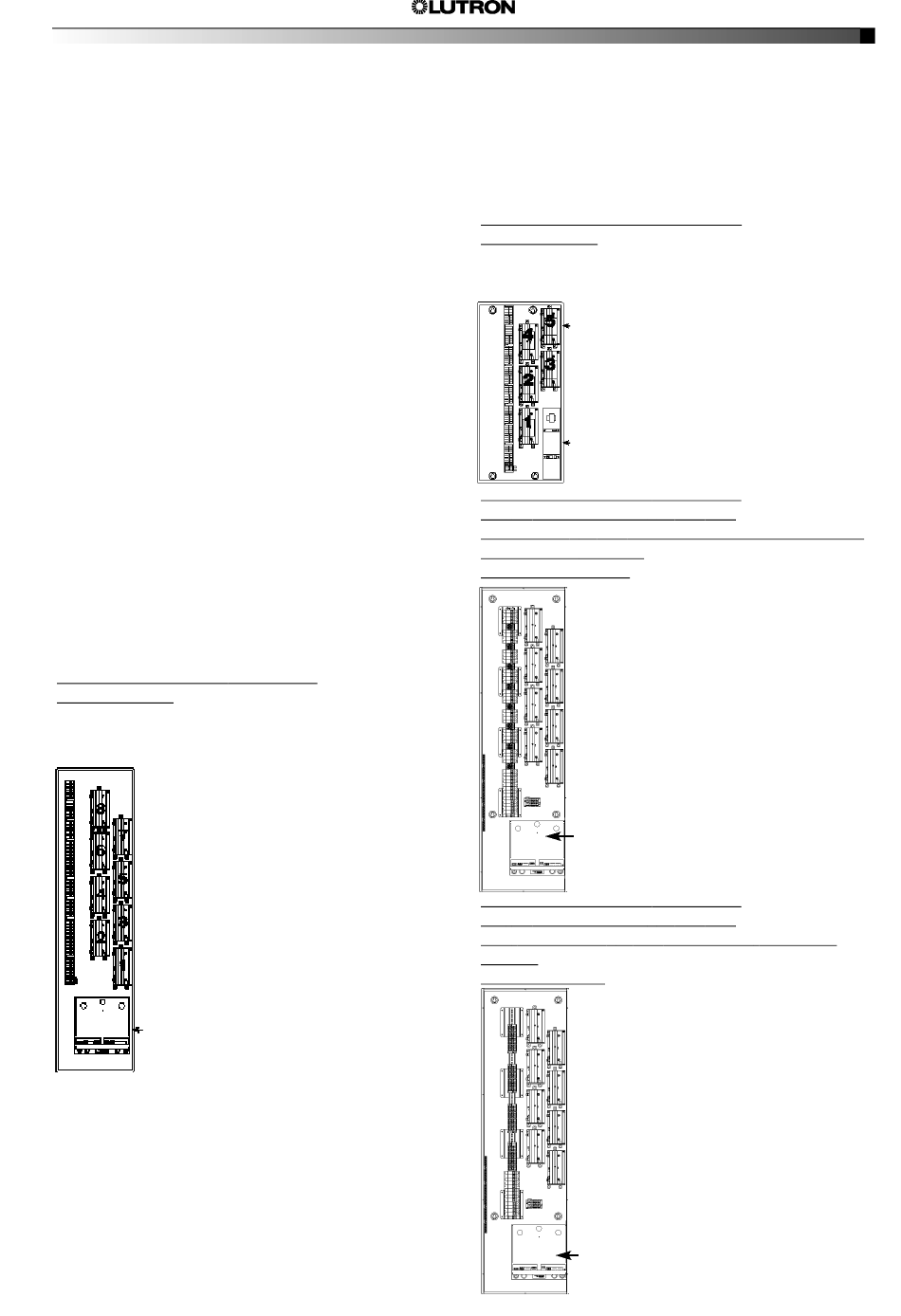

DIMMERSCHRANK FÜR ACHT MODULE
( H W I - P N L - 8 - C E )
Der Schrank ist für folgende Kombinationen der Komponenten
geeignet:
Dimmermodule
(bis zu 8 St.)
Prozessor
oder
Modul-Interface
• 1 Prozessor
• Bis zu 8 Dimmermodule*
* Anstelle des 8. Moduls kann eine HW-HIFC-10-2 Filterspule
installiert werden, Einzelheiten siehe S. 47.
Hinweis: Ein HWI-KIT-RS232 kann in den HWI-PNL-8-CE installiert werden, damit
der Anschluß eines RS232 Port auch ohne Entfernung der Schrankabdeckung
erfolgen kann. Einzelheiten siehe S. 51.
• 1 Modul-Interface
• Bis zu 8 Dimmermodule*
DIMMERSCHRANK FÜR FÜNF MODULE
( H W I - P N L - 5 - C E )
Der Schrank ist für folgende Kombination der Komponenten
geeignet:
Dimmermodule
(bis zu 5 St.)
Modul-Interface
DIMMERSCHRANK FÜR ACHT MODULE
M I T H AU P T S I C H E R U N G SAU TO M AT E N ,
S I C H E R U N G SAU TO M ATEN FÜR DIE EINZELNEN MODULE
UND LASTENAU S G Ä N G E
( P B K 8 - 4 0 - 1 3 - 1 0 - C E )
Dimmermodule (bis zu 8 St.)
*siehe Hinweis S. 52
8
7
6
5
4
3
2
1
Prozessor oder Modul-Interface
DIMMERSCHRANK FÜR ACHT MODULE
M I T H AU P T S I C H E R U N G SAU TO M AT E N ,
U N D S I C H E R U N G SAU TO M ATEN FÜR DIE E I N Z E L N E N
M O D U L E
( P B K 8 - 4 0 - 1 3 - C E )
8
Dimmermodule (bis zu 8 St.)
*siehe Hinweis S. 52
7
6
5
4
3
2
1
Prozessor oder Modul-Interface
• 1 Modul-Interface
• Bis zu 5 Dimmermodule
Hinweis: HWI-PNL-5 kann
keinen HomeWorks Interactive
Prozessor aufnehmen
