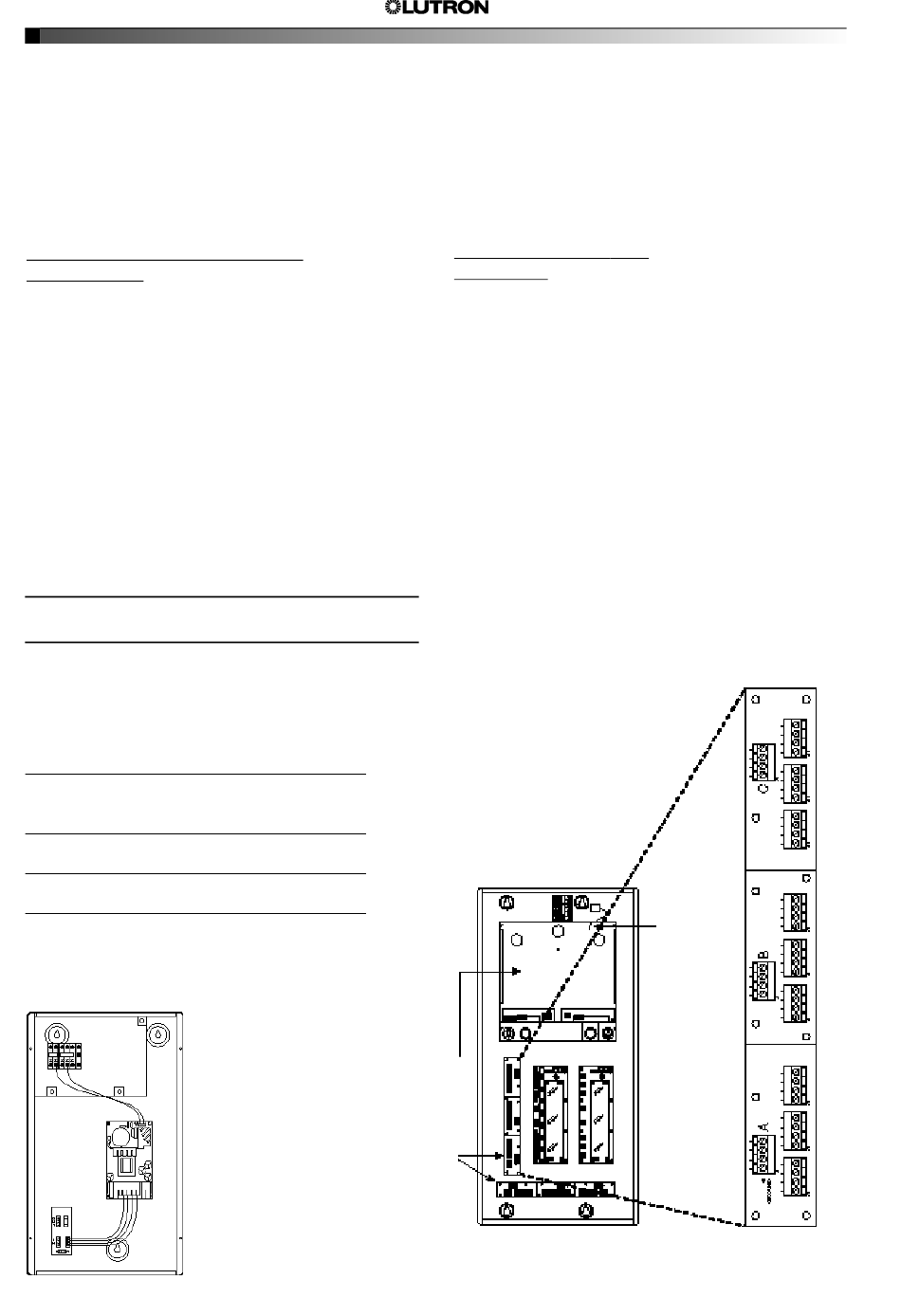

Zusätzliche Stromversorgung und
Wire Landing Board
Z U S Ä T Z L I C H E S T R O M V E R S O R G U N G
( H W I - P S - 2 3 0 )
Das HWI-PS-230 bietet zusätzliche +15VDC Leistung, die zur
Stromversorgung von Bedienstellen und Karten mit potentialfreien
Kontakten eingesetzt werden kann, wenn die Leistungskapazität
des Prozessors überschritten wird. Der Prozessor kann die
Stromversorgung von höchstens 300 LEDs sicherstellen; ein
HWI-PS kann 350 zusätzliche LEDs mit Strom versorgen.
(Der Prozessor kann zum Beispiel die Stromversorgung von
30 HWI-KP10 Bedienstellen übernehmen, bevor ein HWI-PS
notwendig wird.)
Modell-Nr.
HWI-KP5, HWI-KP10,
HWI-KP15,HWI-KP-LB6,
HWI-KP-LB9, HWI-5S-M,
HWI-5S-NM, HWI-5S-IR,
HWI-4SE, HWI-8SE
HWI-2B, HWI-CCI-8,
HWI-CCO-8
Alle seeTouch Modelle
HWI-2SE
Schrank für
zusätzliche
Stromversorgung
(HWI-PS-230)
Technische Spezifikationen, siehe S. 45.
Regeln zur Bestimmung
der Anzahl der LEDs
Anzahl der LEDs = Anzahl der
LEDs auf der Bedienstelle
Anzahl der LEDs =
10 pro Einheit
Anzahl der LEDs = 15
Anzahl der LEDs = 3
HWI-WLB Wire-
Landing-Board
W I R E L A N D I N G B O A R D
( H W I - W L B )
Das Wire Landing Board ist eine Verkabelungshilfe, bestehend
aus einer Leiterplatte (PCB) mit drei Sätzen von je vier Klemmen -
blöcken. Jeder dieser Klemmenblöcke ist zur Vereinfachung der
Niedervolt-Verdrahtung gedacht. Das Wire-Landing-Board wird in
einem Schrank für Kleinspannungskomponenten installiert (weitere
Informationen siehe S. 26).
Technische Spezifikationen, siehe S. 46.
HWI-
Prozessor
Schrank für
Kleinspannungskomponenten
(HWI-ENC-LV32-CE)
Strom-
versorgung
der
Prozessor-
einheit
Vergrößerte Ansicht des
Wire-Landing-Boards
(HWI-WLB)
Lutron Hotline +1 (800) 523-9466
