Spezifikationen der potentialfreien Kontakte
(Ausgangskarte) mit (HWI-CCO-8)
Nenndaten der
Siehe Tabelle 1
Relaiskontakte
Relaisausgänge
Es stehen für jeden Ausgang Schließkontakte und Öffnerkontakte zur Verfügung. Jeder Ausgang kann auf Impuls
oder auf Dauerkontakt programmiert werden.
Stromzufuhr
Höchstens 60 mA bei 15VDC (vom Bedienstellenlink des HWI Prozessors).
Belastung des
Bei der Berechnung der Anzahl der LEDs am Bedienstellen-Link werden für jede HWI-CCI-8 Karte 10 LEDs berechnet.
Bedienstellen-Links
(Anzahl der LEDs)
Ausgangsanschlüsse
Acht nicht abnehmbare Verbindungen mit jeweils 3 Klemmen pro Ausgang (Öffner, Schließer und gemeinsamer
Anschluß). An jede Klemme können bis zu vier 1,0mm
HWI-Prozessor
Ein abnehmbarer Klemmenblock mit 4 Klemmen zur Stromversorgung und Kommunikation. An jede Klemme können
bis zu vier 1,0mm
Montage
Kann in folgende Schränke eingebaut werden: HWI-ENC-LV32-CE, HWI-ENC-LV17-230, HWI-ENC-CC. Die
Positionen der Montagelöcher siehe Abb. 1.
Infrarot-Empfänger
Mit folgenden Lutron Infrarotfernbedienungen kompatibel: GRX-IT, GRX-8IT.
IR Mo nt a ge
Ein IR-Sender kann unmittelbar an der durchsichtigen Kunststoffabdeckung oberhalb des Infrarot-Empfängers
befestigt werden. Siehe Abb. 1.
Diagnostik
Link-LED für Fehlersuche in der Kommunikation
mit dem Prozessor; der Infrarot-Empfänger ist mit
einer LED ausgerüstet, die beim Empfangen der
IR-Signale blinkt; eine weitere LED blinkt wenn ein
gültiger Lutron IR-Befehl empfangen wurde. Jeder
Ausgang hat eine Feedback-LED, die aufleuchtet,
wenn der Schließkontakt mit der gemeinsamen
Leitung verbunden wird. Die HWI-CCO-8 kann mit
einem der DIP-Schalter auf manuellen Betrieb
umgeschaltet werden. In manuellem Betrieb kann
der Zustand jedes Relais durch Drücken der
entsprechenden Taste umgeschaltet werden.
Umgebung
0-40°C, 32-104°F, 0-90% Feuchtigkeitsgehalt
der Luft, nicht kondensierend. Nur für
Innenräume.
Adressenzuweisung
Die Adressen der Bedienstellen werden mit den
DIP-Schaltern auf der Frontseite der Einheit
zugewiesen. Siehe Abb. 1.
2
Adern angeschlossen werden.
2
Adern angeschlossen werden.
Einschnappende
Adresse DIP-
Position
Eingänge mit
potentialfreien
Ausgänge
Infrarot-Empfänger

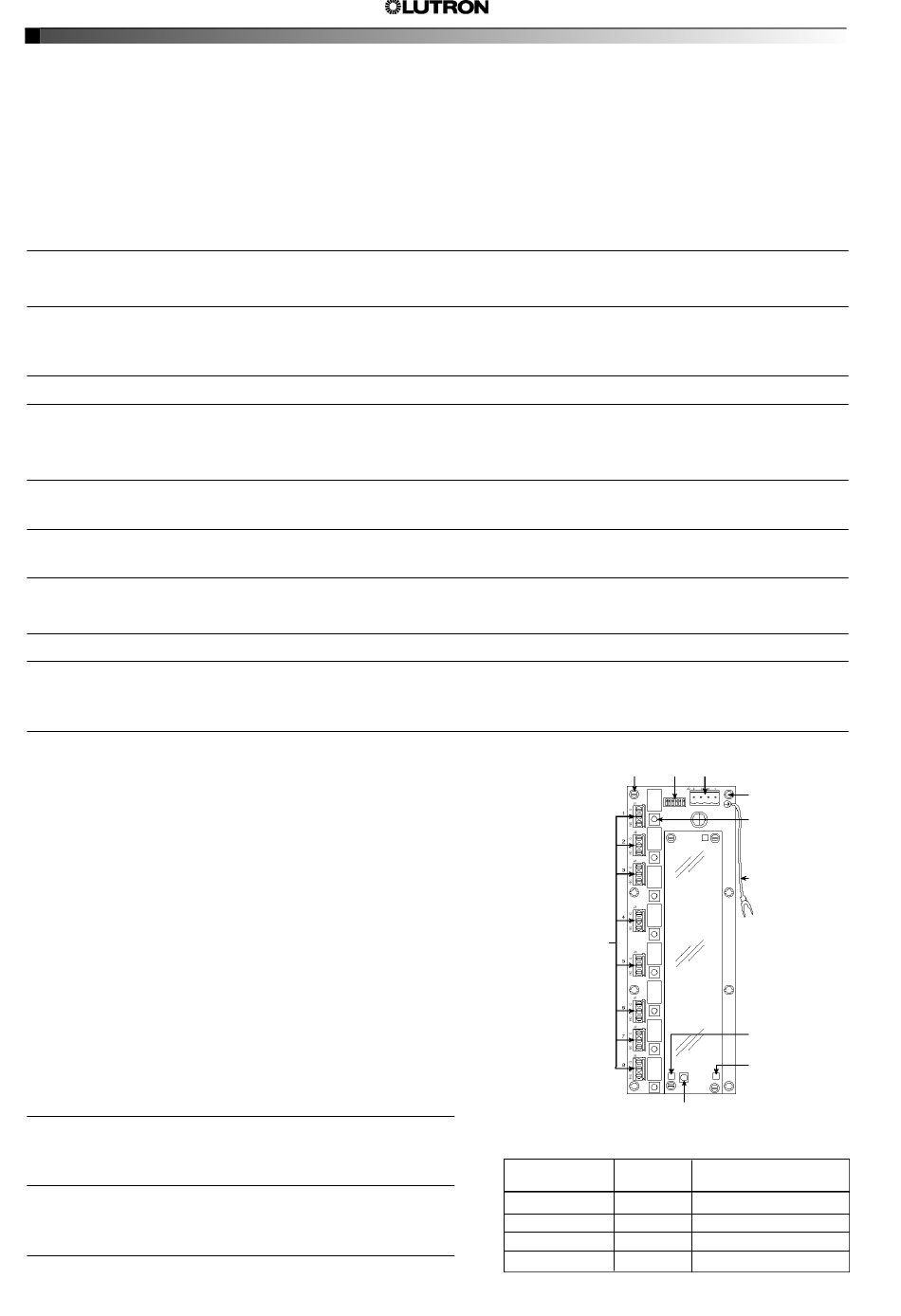

Abbildung 1
Ohmische
Spannung
Last
Bis zu 30 VDC
1A
Bis zu 30 VAC
ø.5A
Bis zu 60 VDC
1A
Bis zu 42,4 VAC
ø.5A
–
Tabelle 1
Nenndaten der Relaiskontakte
Lutron Hotline +1 (800) 523-9466
HomeWorks Interactive
Schalter
Bedienstellen-Link
Montagelöcher
(7 Positionen)
Link-LED
Masse-Kabel
IR LED
IR LED
–
HWI-CCO-8
Induktive Last
ø.2A
ø.1A
HWI-CCO-8 nic ht benu t z e n
HWI-CCO-8 nic ht benu t z e n
