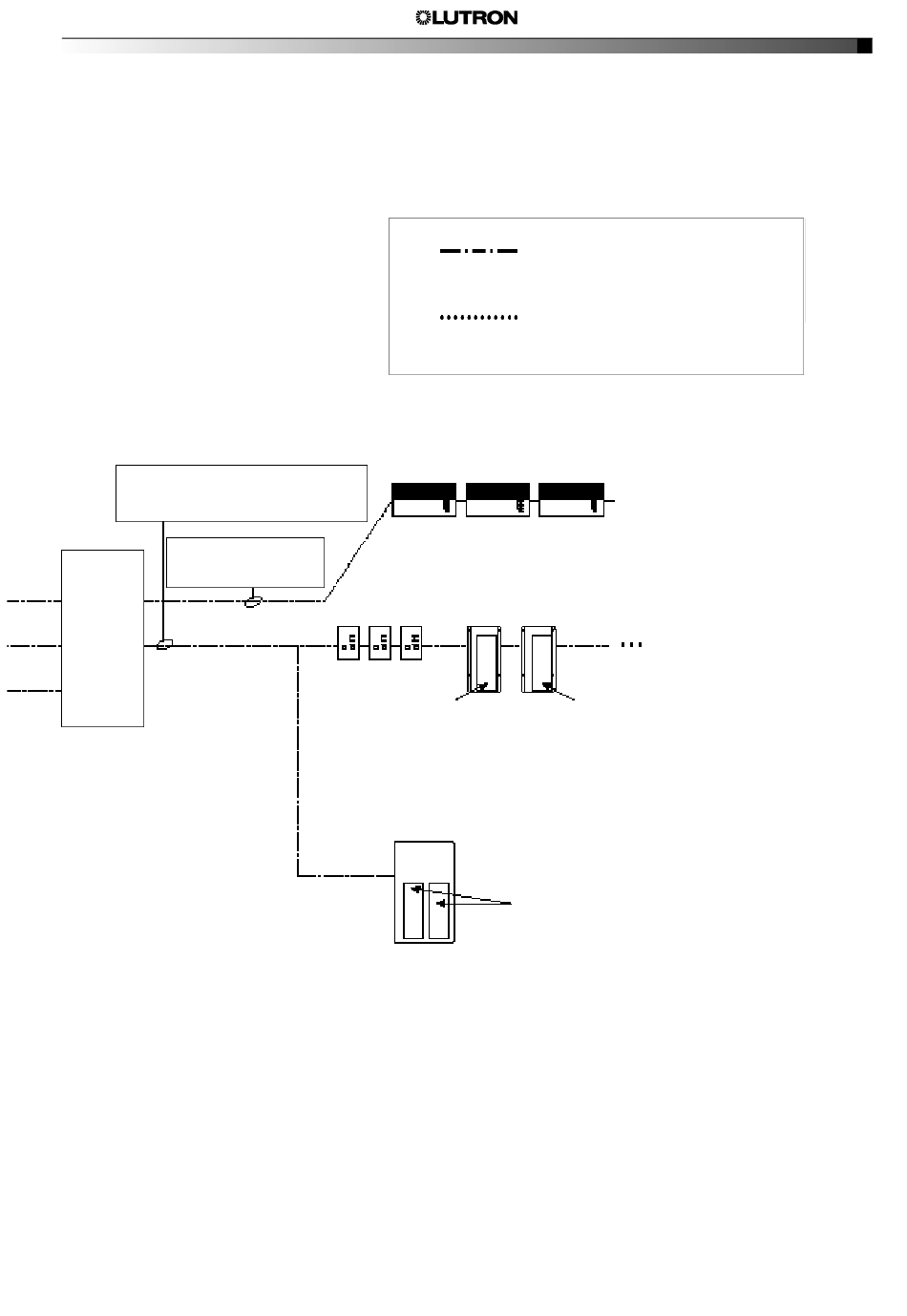

Übersicht der Verkabelung
Verkabelung des Typs A
Max. 10 Bedienstellen pro Verbindung zum Prozessor
Max. 305m pro Verbindung zum Prozessor
Max. 1220m Insgesamt
Verkabelung des Typs A
Max. 610m insgesamt
Link 4, 5, und 6
Verdrahtung in einer Linie
kann für die
(Daisy Chain)
Steuerung
folgender
Komponenten
konfiguriert
werden:
A) GRAFIK Eye
Steuerstellen:
B) Bedienstellen/
Potentialfreie
Kontakte
Typ A:
Zwei Paar [ein Paar 1,0mm 2 (#18 AWG), ein Paar 0,5-1,0mm 2 (#18-22AWG) verdrillte &
geschirmt] Kabel der Klasse 2. Das Lutron-Kabel #GRX-CBL-346S-500 kann auch eingesetzt
werden.
Typ B:
Standard RS-232 Kabel (alle Leitungen verbunden)
GRAFIK Eye Kompaktdimmer
HWI-ENC-CC
Niedervoltschränke für
Karten mit
potentialfreien
Bedienstellen
Kontakten
HWI-CCI-8
Potentialfreie Kontakte
(Eingangskarte)
(für den Empfang
von Signalen von Bewegungsmeldern,
Photozellen, Sicherheitssystemen, usw.)
HWI-ENC-LV17-230
Schrank für
Kleinspannungskomponenten
Erläuterung der Verkabelungstypen
Zuleitung zusätzlicher GRAFIK Eye Kompaktdimmer
(höchstens 8 pro Link) und GRAFIK Eye
Bedienstellen (höchstens 15 pro Link)
Zu zusätzlichen Bedienstellen/Karten mit
potentialfreien Kontakten (höchstens 32 Einheiten
pro Link)
HWI-CCO-8
Potentialfreie Kontakte
(Ausgangskarte)
(zur Ausgabe von
Signalen an Jalousien, Bildschirme, Motore,
Pumpen, Thermostate, usw.)
HWI-CCI-8/HWI-CCO-8
Lutron Hotline +1 (800) 523-9466
