220-240VAC Phase
Nullleiter
Hinweise:
(1) Die Dimmermodule könnten leise summen und die eingebauten
Relais klicken beim schalten. Daher raten wir zur Montage nur
an Orten, an denen diese Geräusche nicht stören.
Mindestabstand von empfindlichen elektronischen
Komponenten 1,8 m.
Abnehmbare
Bypass-
Brücken
Gedimmte Phase 1
Gedimmte Phase 2
Gedimmte Phase 3
Gedimmte Phase 4
Neutralleiter der
Last 1
Neutralleiter der
Last 2
Neutralleiter der
Last 3
Neutralleiter der
Last 4

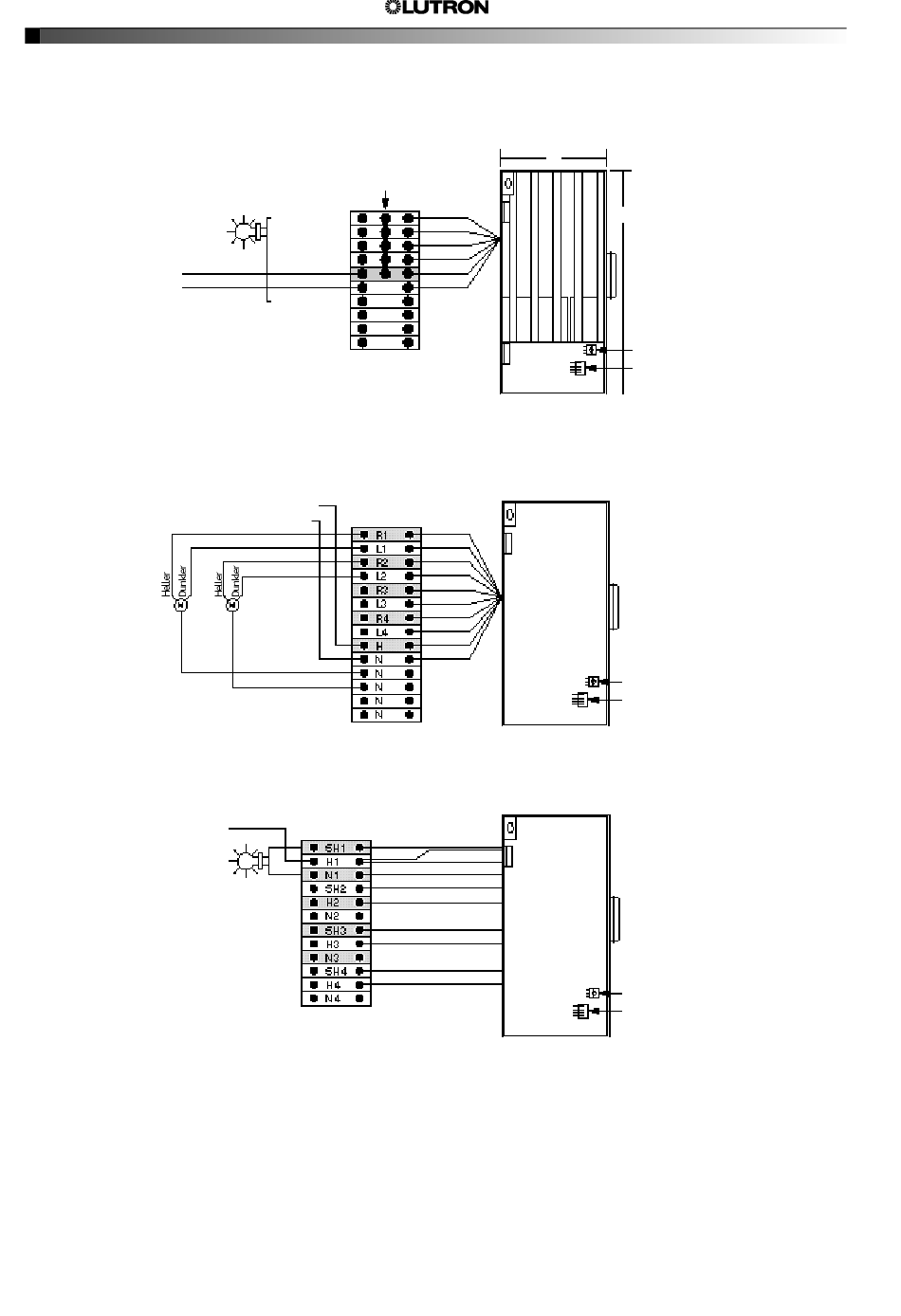

Abbildung 1 – HW-RPM-4U-230-CE, HW-RPM-4E-230-CE
Phase 220-240V
Nullleiter
Abbildung 2 – HW-RPM-4M-230
Phase 220-240V
Rot 1
Schwarz 1
Neutralleiter
Rot 2
Schwarz 2
Rot 3
Schwarz 3
Rot 4
Schwarz 4
Abbildung 3 – HW-RPM-4R
A
Rot 1
Rot 2
Rot 3
Rot 4
Braun
Blau
Rot 1
Gelb 1
Rot 2
Gelb 2
Rot 3
Gelb 3
Rot 4
Gelb 4
Braun
Blau
S t e u e r s p a n nu ng
(2)
In seltenen Fällen können Glühlampen und elektronische NV-Trafos
ein summendes Geräusch verursachen. Die HW-HIFC-10-2 Filterspule
reduziert dieses Summen. Die Spule kann in einen HWI-PNL-8
Dimmerschrank anstelle des oberen RPM eingebaut werden.
Abmessungen
mm
Zoll
A
99
3.90
B
B
178
7.0
Adressendrehschalter
Steckklemme für den Kabelbaum
der Modul-Interface Einheit
Adressendrehschalter
Steckklemme für den Kabelbaum der
Modul-Interface-Einheit
Adressendrehschalter
Steckklemme für den Kabelbaum der
Modul-Interface-Einheit
Lutron Hotline +1 (800) 523-9466
