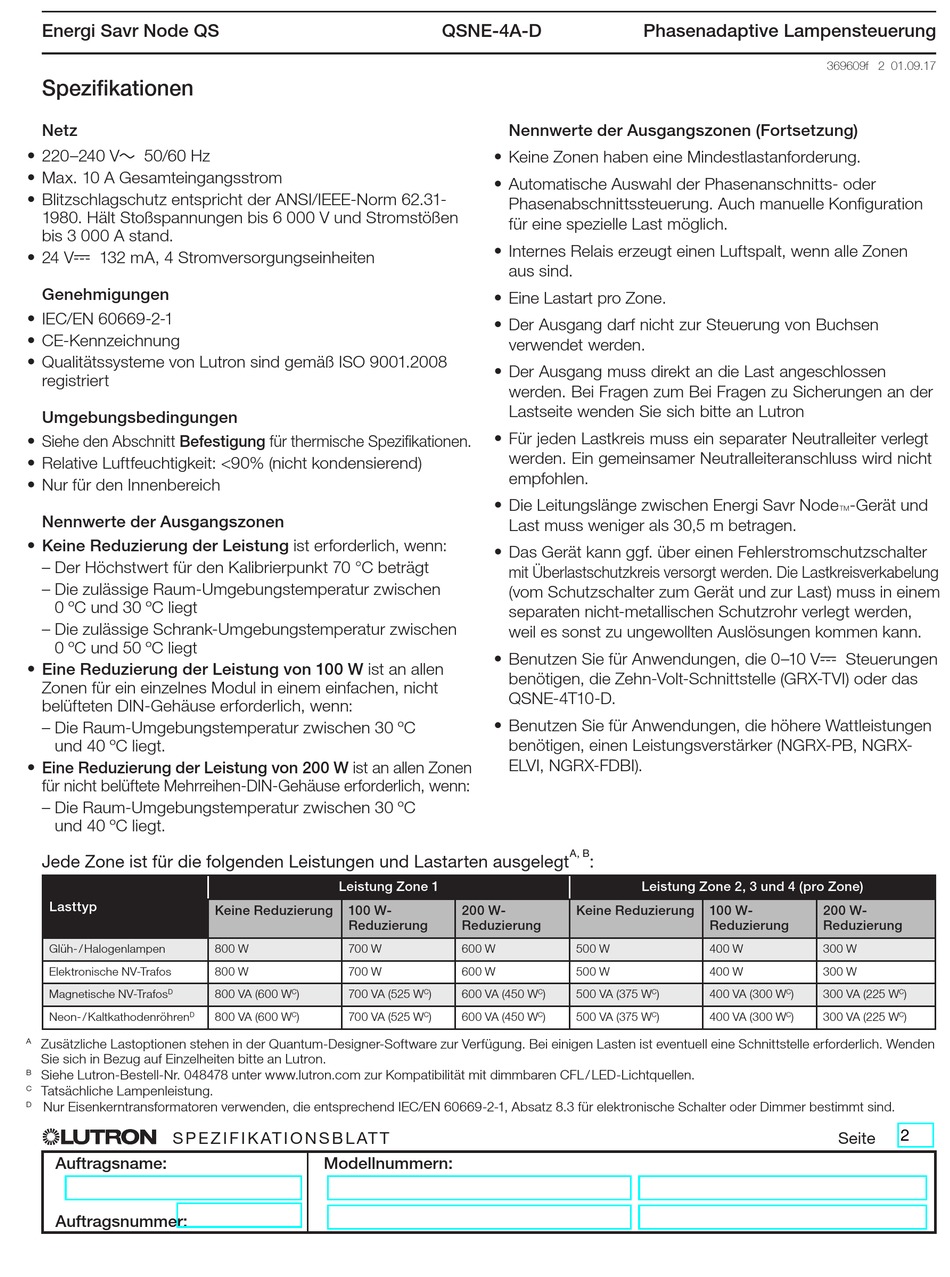

Energi Savr Node QS
Spezifikationen
Netz
• 220–240 V~ 50/60 Hz
• Max. 10 A Gesamteingangsstrom
• Blitzschlagschutz entspricht der ANSI/IEEE-Norm 62.31-
1980. Hält Stoßspannungen bis 6 000 V und Stromstößen
bis 3 000 A stand.
• 24 V- 132 mA, 4 Stromversorgungseinheiten
Genehmigungen
• IEC/EN 60669-2-1
• CE-Kennzeichnung
• Qualitätssysteme von Lutron sind gemäß ISO 9001.2008
registriert
Umgebungsbedingungen
• Siehe den Abschnitt Befestigung für thermische Spezifikationen.
• Relative Luftfeuchtigkeit: <90% (nicht kondensierend)
• Nur für den Innenbereich
Nennwerte der Ausgangszonen
• Keine Reduzierung der Leistung ist erforderlich, wenn:
– Der Höchstwert für den Kalibrierpunkt 70 °C beträgt
– D ie zulässige Raum-Umgebungstemperatur zwischen
0 ºC und 30 ºC liegt
– D ie zulässige Schrank-Umgebungstemperatur zwischen
0 ºC und 50 ºC liegt
• Eine Reduzierung der Leistung von 100 W ist an allen
Zonen für ein einzelnes Modul in einem einfachen, nicht
belüfteten DIN-Gehäuse erforderlich, wenn:
– D ie Raum-Umgebungstemperatur zwischen 30 ºC
und 40 ºC liegt.
• Eine Reduzierung der Leistung von 200 W ist an allen Zonen
für nicht belüftete Mehrreihen-DIN-Gehäuse erforderlich, wenn:
– D ie Raum-Umgebungstemperatur zwischen 30 ºC
und 40 ºC liegt.
Jede Zone ist für die folgenden Leistungen und Lastarten ausgelegt
Lasttyp
Glüh- / Halogenlampen
Elektronische NV-Trafos
Magnetische NV-Trafos
D
Neon- / Kaltkathodenröhren
D
Z usätzliche Lastoptionen stehen in der Quantum-Designer-Software zur Verfügung. Bei einigen Lasten ist eventuell eine Schnittstelle erforderlich. Wenden
A
Sie sich in Bezug auf Einzelheiten bitte an Lutron.
Siehe Lutron-Bestell-Nr. 048478 unter www.lutron.com zur Kompatibilität mit dimmbaren CFL / LED-Lichtquellen.
B
Tatsächliche Lampenleistung.
C
Nur Eisenkerntransformatoren verwenden, die entsprechend IEC/EN 60669-2-1, Absatz 8.3 für elektronische Schalter oder Dimmer bestimmt sind.
D
S p e z i f i k at i o n S b l at t
®
Auftragsname:
Auftragsnummer:
Leistung Zone 1
Keine Reduzierung
100 W-
Reduzierung
800 W
700 W
800 W
700 W
800 VA (600 W
)
700 VA (525 W
C
800 VA (600 W
)
700 VA (525 W
C
Modellnummern:
QSNE-4A-D
Nennwerte der Ausgangszonen (Fortsetzung)
• Keine Zonen haben eine Mindestlastanforderung.
• Automatische Auswahl der Phasenanschnitts- oder
Phasenabschnittssteuerung. Auch manuelle Konfiguration
für eine spezielle Last möglich.
• Internes Relais erzeugt einen Luftspalt, wenn alle Zonen
aus sind.
• Eine Lastart pro Zone.
• Der Ausgang darf nicht zur Steuerung von Buchsen
verwendet werden.
• Der Ausgang muss direkt an die Last angeschlossen
werden. Bei Fragen zum Bei Fragen zu Sicherungen an der
Lastseite wenden Sie sich bitte an Lutron
• Für jeden Lastkreis muss ein separater Neutralleiter verlegt
werden. Ein gemeinsamer Neutralleiteranschluss wird nicht
empfohlen.
• Die Leitungslänge zwischen Energi Savr NodeT-Gerät und
Last muss weniger als 30,5 m betragen.
• Das Gerät kann ggf. über einen Fehlerstromschutzschalter
mit Überlastschutzkreis versorgt werden. Die Lastkreisverkabelung
(vom Schutzschalter zum Gerät und zur Last) muss in einem
separaten nicht-metallischen Schutzrohr verlegt werden,
weil es sonst zu ungewollten Auslösungen kommen kann.
• Benutzen Sie für Anwendungen, die 0–10 V- Steuerungen
benötigen, die Zehn-Volt-Schnittstelle (GRX-TVI) oder das
QSNE-4T10-D.
• Benutzen Sie für Anwendungen, die höhere Wattleistungen
benötigen, einen Leistungsverstärker (NGRX-PB, NGRX-
ELVI, NGRX-FDBI).
A, B
:
200 W-
Keine Reduzierung
Reduzierung
600 W
500 W
600 W
500 W
)
600 VA (450 W
)
500 VA (375 W
C
C
)
600 VA (450 W
)
500 VA (375 W
C
C
Phasenadaptive Lampensteuerung
Leistung Zone 2, 3 und 4 (pro Zone)
100 W-
Reduzierung
400 W
400 W
)
400 VA (300 W
)
C
C
)
400 VA (300 W
)
C
C
369609f 2 01.09.17
200 W-
Reduzierung
300 W
300 W
300 VA (225 W
)
C
300 VA (225 W
)
C
Seite
2
