Spezifikationen des Dimmerschrankes
(HWI-PNL-8-CE) (Fortsetzung)
-oder-
Prozessor
• 1 Prozessor
• Bis zu 8 Dimmermodule*
* Anstelle des 8. Moduls kann ein HW-HIFC-10-2 Filterspule
installiert werden.

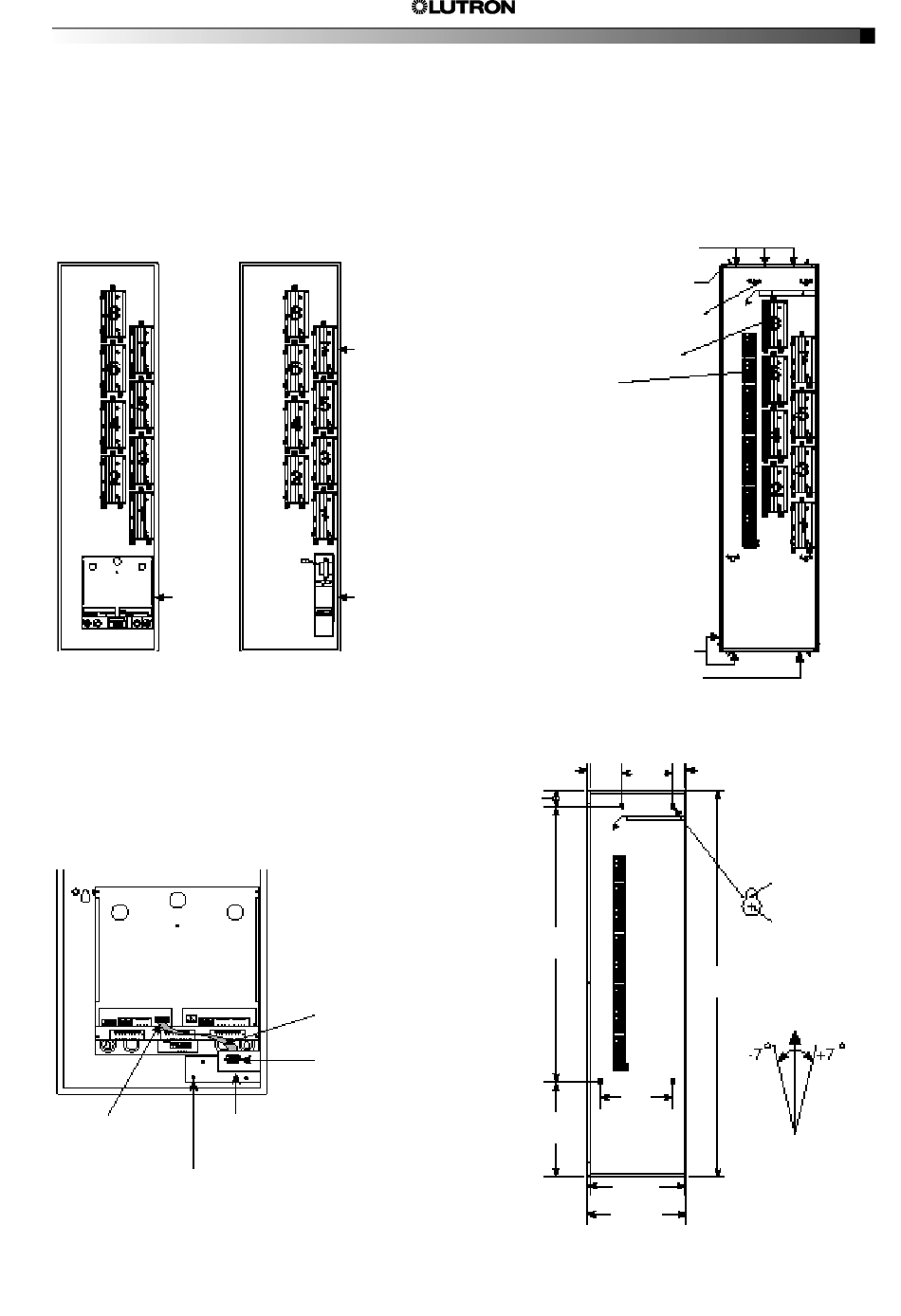

Abbildung 1 – Konfigurationen des Schrankinhaltes
Anschlußkabel an Link 3
Träger
Montageschrauben
Abbildung 3 – Kit für RS-232-Daueranschluß in
HWI-PNL8 Schränken (HWI-KIT-RS232)
Dimmermodule
(bis zu 8 St.)
Modul-
Interface
• 1 Modul-Interface
• Bis zu 8 Dimmermodule*
RS-232-Kabel (im
Lieferumfang enthalten)
RS-232-Anschluß
Empfohlene Einführung der Netzleitungen
Unterputzmontage mit 4 Schrauben
Aufputzmontage mit schlüssellochförmigen
Öffnungen
Modulplätze (höchstens 8)
Anschlussklemmen
Alternative Einführung der Netzleitungen
Einführung der NV-Leitungen (Klasse 2)
Abbildung 2 - Verkabelung und Montage
1cm
20cm
6cm
106cm
22cm
37cm
36,5cm
38,5cm
Abbildung 4 - Schrankabmessungen
Anmerkung: Die Schranktiefe einschließlich Montagelöcher
für die Abdeckung beträgt 9,8cm.
1cm
Ø 8 mm
Schlüssellochförmige
Öffnungen mit einem
Durchmesser von
16mm (0,624") für
Aufputzmontage
150cm
(4 Öffnungen)
UP
Schrank senkrecht
montieren!
