S p e z i f i ka t io nen der Schränke für Kleins p a n nu ng s-
ko m p o ne nten (HWI-ENC-LV17-230)
Schrankkapazität
Versandgewicht
Montage
Notwendige Öffnung
bei Unterputzmontage
Überlegungen zur Montage
Konstruktion (Schrank)
Konstruktion (Abdeckung)
Behördliche Genehmigungen

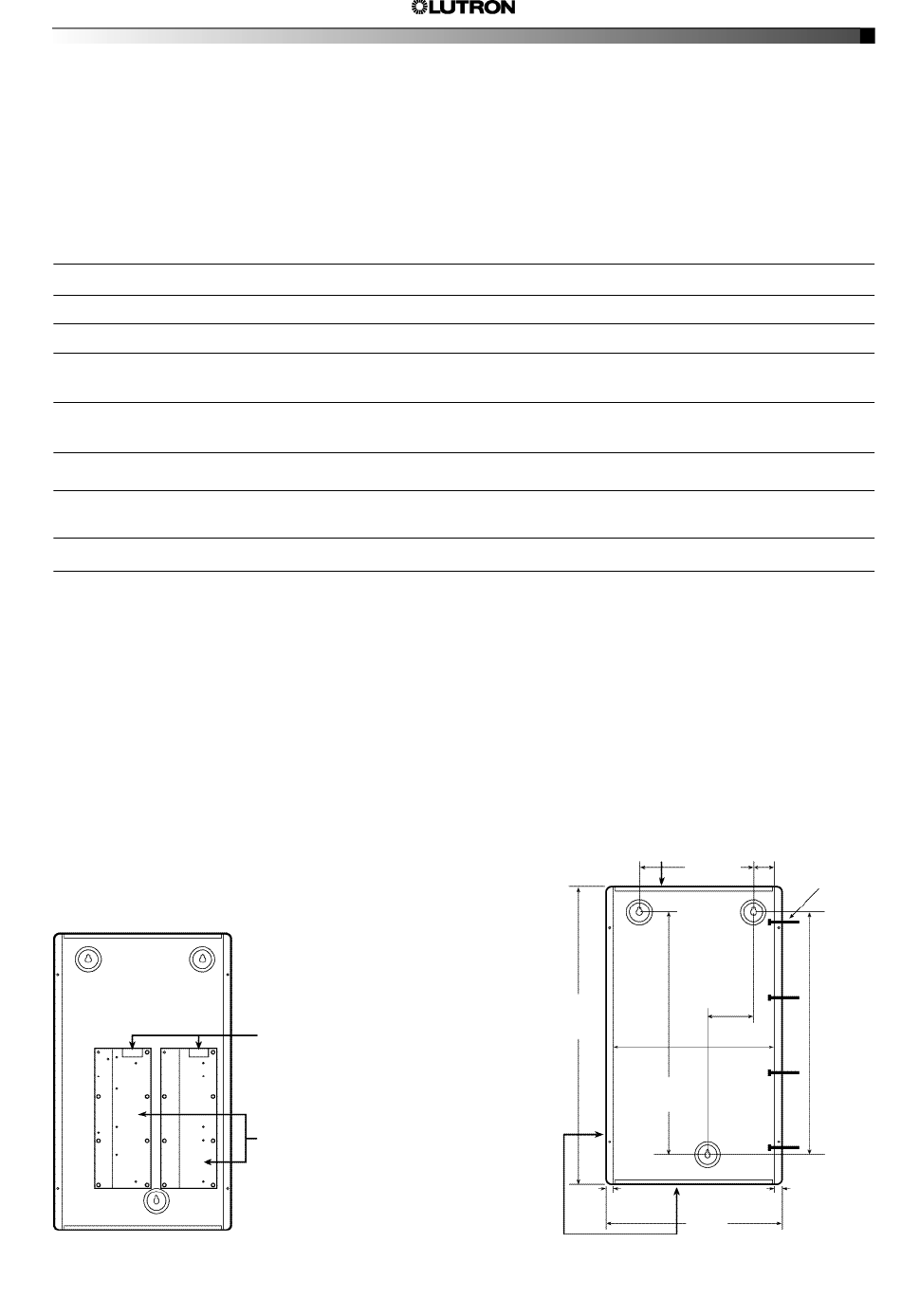

Abbildung 1 – Konfiguration mit zwei Karten
mit potentialfreien Kontakten
Zwei Karten mit potentialfreien Kontakten (HWI-CCI-8/HWI-CCO-8), Siehe Abb. 1.
4,5kg
Aufputzmontage oder Unterputzmontage.
23cm x 44cm x 9,8cm. Siehe Abb. 2
Die Netzleitungen des Schrankes müssen mind. 1,8 m von Audio- oder anderen elektrischen Anlagen und
deren Verdrahtung entfernt montiert werden.
Galvanisiertes Metall (ohne Anstrich)
Schwarz gestrichene Metallabdeckung mit Belüftungsöffnung.
Die Abdeckung wird mittels vier Kopfschrauben befestigt.
CE, C-TICK
Link zum
HWI-Prozessor
HWI Karten mit potentialfreien Kontakten
HWI-CCO-8
HWI-CCI-8
Klasse 2 / PELV-Verkabelung
220-240V
Verdrahtung
Einführung
44cm
Einführungen für
PELV-NV-
Leitungen
1cm
Abbildung 2 – Schrankabmessungen
3,2cm
Montage-
17cm
schraube
7cm
23,5cm
36cm
1cm
25cm
Lutron Hotline +1 (800) 523-9466
