Modul-Interface (MI)
Modul-Interfaces können bis zu acht Dimmermodule steuern und
sind in zwei verschiedenen Konfigurationen erhältlich: Entweder
als Bestandteil eines HomeWorks ® Interactive Prozessors oder als
eigenständige Komponente. Jeder HomeWorks Interactive Prozessor
kann bis zu 16 Modul-Interfaces steuern.
EIGENSTÄNDIGES MODUL-INTERFAC E
(MODELL-NR. HWI-MI-230)
Ein eigenständiges Modul-Interface (HWI-MI-230) kann bis zu acht
Dimmermodule in einem Dimmerschrank, der keinen Prozessor
enthält, steuern. In dieser Konfiguration ermöglicht das Modul-
Interface die Kommunikation zwischen den Modulen und dem
Prozessor, der sich in einem anderen Schrank befindet. Das
eigenständige Modul-Interface bezieht die Spannungsversorgung
aus seinem eigenen Transformator. Ein eigenständiges Modul-
Interface kann in einem 150cm (59") Dimmerschrank (HWI-PNL-8-
CE) mit bis zu acht Dimmermodulen (RPMs) oder in einem 81cm
(32") Dimmerschrank (HWI-PNL-5-CE) mit bis zu fünf
Dimmmodulen (RPMs) installiert werden.
INTEGRIERTES MODUL-INTERFACE (MI)
Der Prozessor HWI-PM-230 enthält ein eingebautes Modul-
Interface, so daß in einem Schrank ein Prozessor mit bis zu acht
RPMs installiert werden können. Das integrierte Modul-Interface
bezieht die Spannungsversorgung aus der internen
Stromversorgung des Prozessors. Diese Prozessoren mit
eingebauten Modul-Interfaces müssen immer in einem 150cm
(59") Dimmerschrank (HWI-PNL-8-CE) installiert werden.
MANUELLE EINGRIFFSMÖGLICHKEITEN
Jedes Modul-Interface ist mit einem Kontakt zum manuellen
"override" ausgerüstet, mit dem eine festgelegte Lichtszene
von einem manuellen Schalter aus aktiviert werden kann.
Dieser "Back-Up-Schalter" kann sich an jeder beliebigen Stelle
im Haus befinden. Zusätzliche Informationen siehe S. 31.
ANSCHLUß AN DEN PROZ E S S O R
Jeder HomeWorks Interactive Prozessor hat ein Kommunikationslink
(Link 1) für die Steuerung von bis zu 16 MIs. Diese Verbindung
muß als in einer Linie (Daisy Chain) verkabelt werden. Dazu werden
zwei Paar [ein Paar 1,0mm
2
(#18 AWG), ein Paar 0,5-1,0mm
22 AWG) verdrilltes geschirmtes] Kabel der Klasse 2/PELV benötigt.
Das Lutron-Kabel #GRX-CBL-346S-500 kann auch eingesetzt werden.

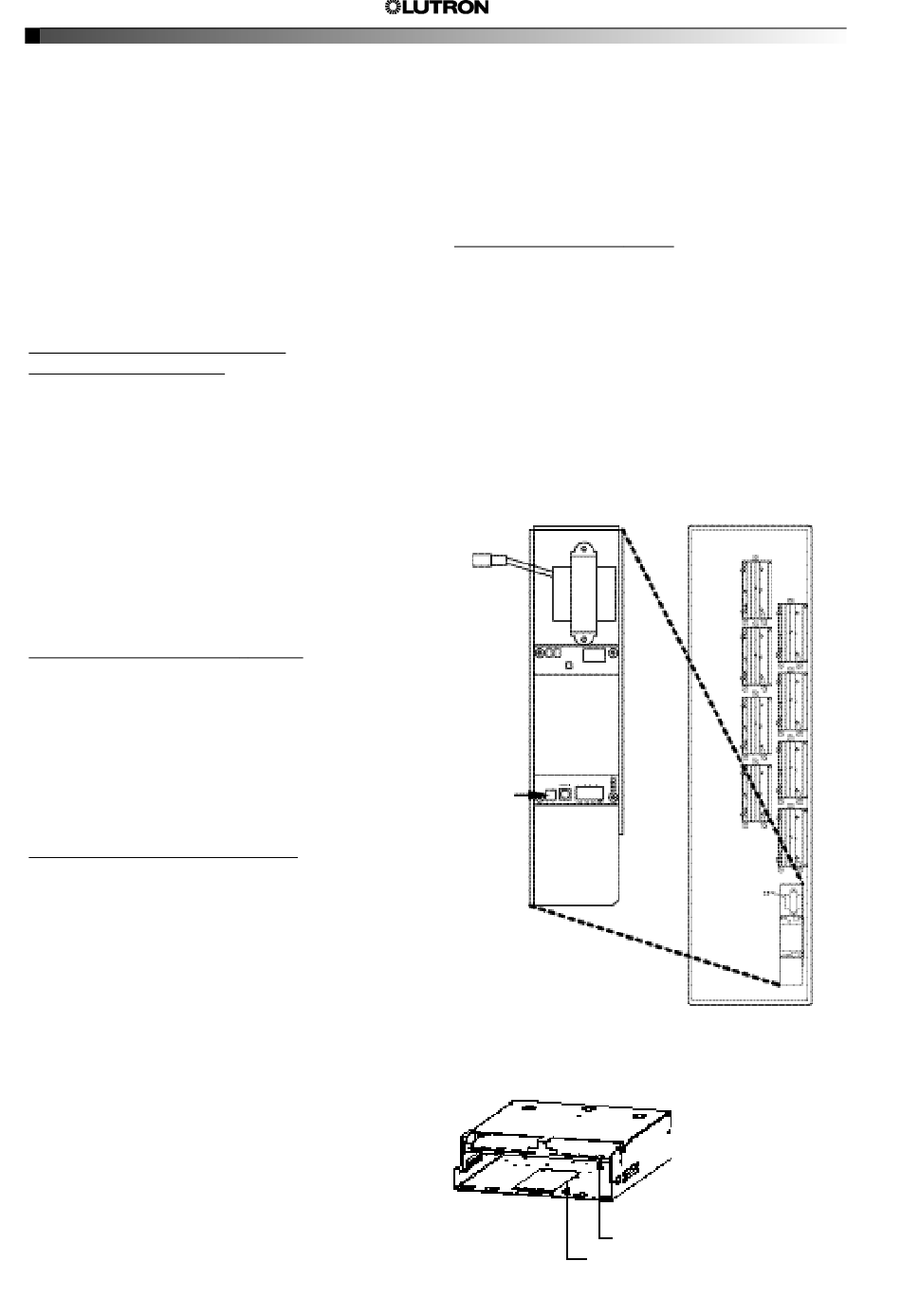

Vergrößerte Ansicht eines eigenständigen
Modul-Interfaces
(Modell-Nr. HWI-MI-230)
Manueller
"Override"
Dimmerschrank
(HWI-PNL-8-CE)
Prozessor Modell-Nr.
HWI-PM-230
(Ansicht von unten)
Prozessorkarte
Eingebautes Modul-Interface (MI)
Technische Spezifikationen siehe S. 31
2
(#18-
