R
Spezifikationen
Stromeingang (Bus-Leitungsklemme 2)
Schutzkleinspannung (Klasse 2). Betriebsspannung: 24 V
Wichtigste Designmerkmale
• Vor Ort austauschbare Tasten und Frontplatten ermöglichen einfache
kundenspezifische Anpassung.
• Entspricht den Anforderungen in IEC 801-2. Kann elektrostatischen Entladungen
von bis zu 15 kV ohne Beschädigungen oder Speicherverluste widerstehen.
• Abdeckung ohne sichtbare Befestigungselemente.
• Verfügbar als "Einsatz"-Ausführung zum Zusammenbau mehrerer Steuerstellen.
• Kann gruppenweise angeordnet werden, um eine gemeinsame Frontplatte mit
NovaT*
- und Vareo
-Dimmern zu teilen. Zur Bestellung neuer
®
®
Mehrfachabdeckungen müssen in der Modellnummer einer NovaT*-FB-Mehrfach-
Serie (mit unterbrochenen Rippen) "R3"-Öffnungen angegeben werden.
• Verwenden Sie zur Änderung von Farbe, Tastenanordnung oder Gravur
Frontplatten-Austauschsätze.
• Frontplatten-Austauschsätze können auch verwendet werden, um zwischen
Ausführungen ohne Einsatz und mit Einsatz zu wechseln.
Systemkommunikation und Kapazität
• Die Bedienstellen werden über Schutzkleinspannungsverkabelung (Klasse 2) mit
anderen Komponenten am QS-Link verbunden.
• Ein QS-System kann bis zu 100 Komponenten und 100 Zonen haben; SeeTouch
QS zählt als eine Komponente und keine Zone am QS-Link.
Anschlussklemmen
Für bis zu zwei 1,0-mm
Umgebung
0-40 °C. Relative Luftfeuchtigkeit kleiner als 90%, nicht kondensierend.
Montage
Typische UP-Dosenabmessungen: 95 mm hoch, 55 mm breit, 70 mm tief.
S P E Z I F I K AT I O N S V O R L A G E
R
Projektname:
Projektnummer:
2
-Leitungen.
Modellnummern:
.
Bedienstellen
qsws2-p2 09.11.07

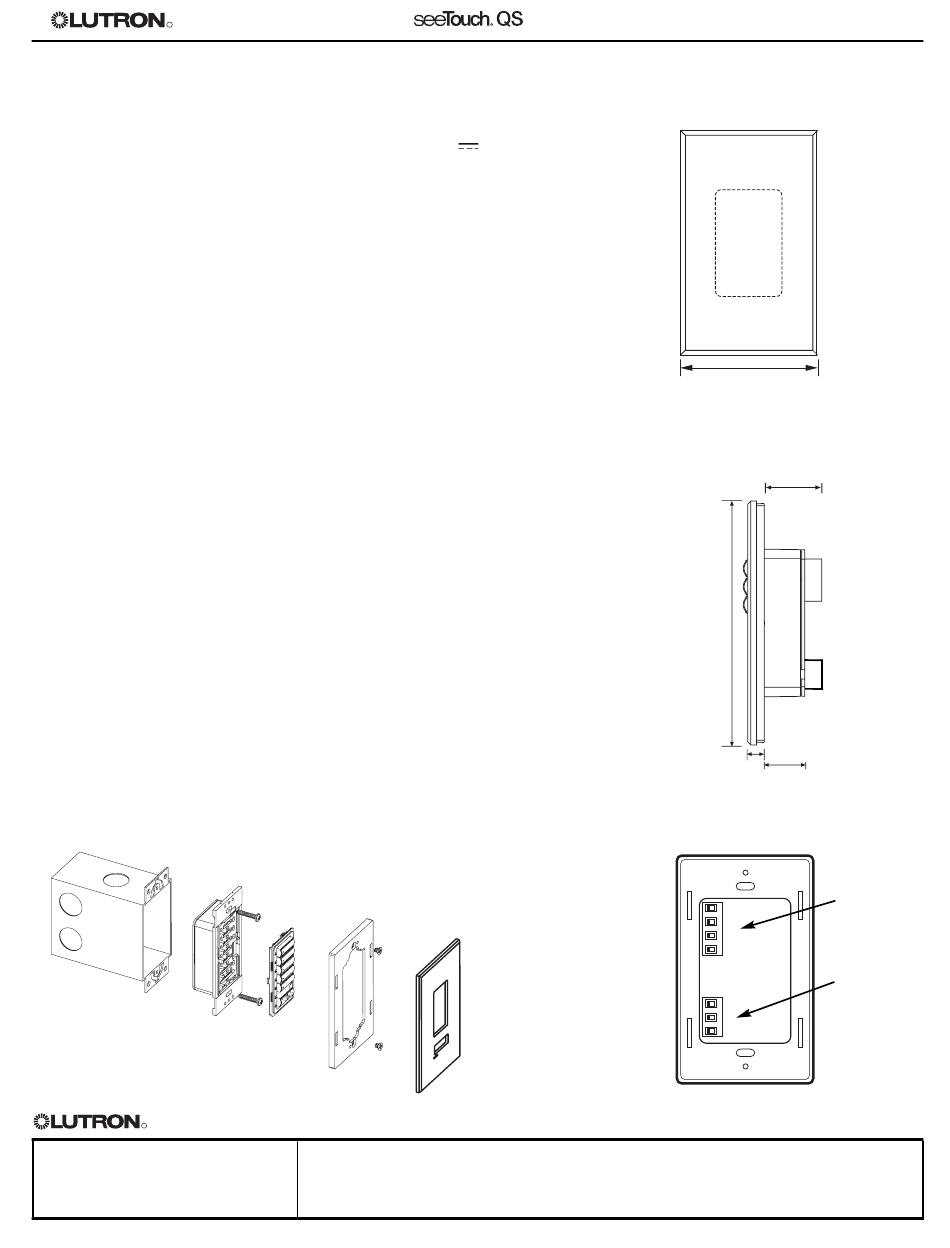

Abmessungen
Vorderansicht
70 mm
Seitenansicht
27 mm
(116 mm)
(8 mm)
19 mm
Rückansicht
Stecker für
CSD-Link
Stecker für
Sensor/
Eingang mit
potenzialfreie
n Kontakten
Seite
