Spezifikationen der Schränke zur zusätzlichen
Stromversorgung (HWI-PS-230)
Schrankkapazität
Verlegen der Netzleitungen
Klemmenblöcke auf DIN-Schienen
Ausgangsspannung
Ausgangsstrom
Versandgewicht
Montage
Notwendige Öffnung bei
Unterputzmontage
Konstruktion (Schrank)
Konstruktion (Abdeckung)
Behördliche Genehmigungen
230V Verkabelung Einführung
Schlüssellochförmige Öffnungen
für Aufputzmontage (3 Stück)
Einführung der Netzleitungen
44cm
Eingangs/Ausgangs-Platine
(siehe Abb. 2)
Kabelausgang der
Klasse 2

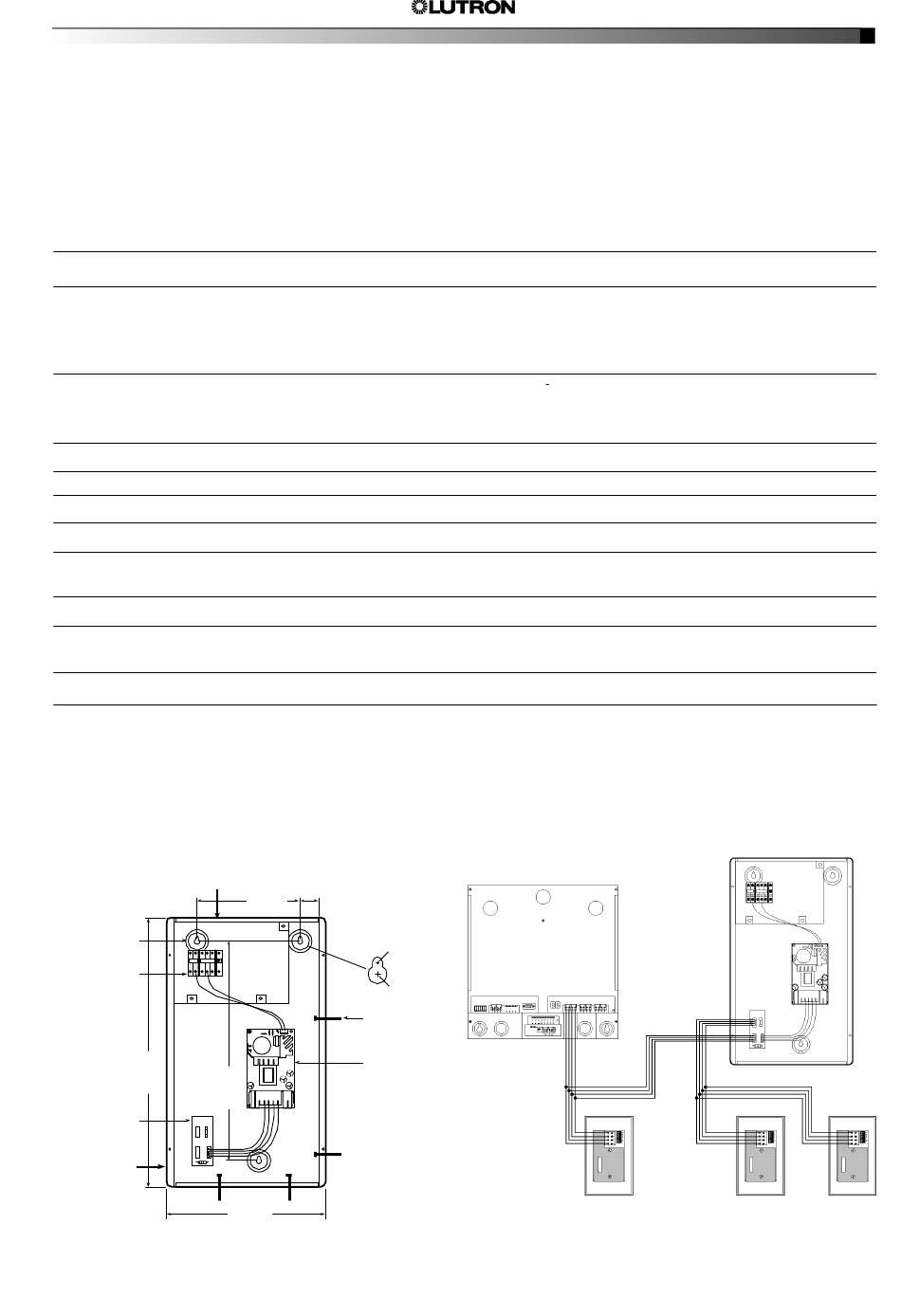

Abbildung 1 – HWI-PS-230 Schrank zur zusätzlichen
Stromversorgung
Stromversorgung für 350 zusätzliche LEDs auf einem Bedienstellenlink.
Benutzen Sie nur Kupferleitungen, die als Netzleitungen bis zu 60/75°C zugelassen sind. Die auf
DIN-Schienen montierten Klemmenblöcke für die Stromversorgung befinden sich in der oberen linken
Ecke des Schrankes. Netzspannung 220-240VAC.
Siehe Abb. 1
An die Klemmenblöcke können eine 1-2,5mm
angeschlossen werden. Der Anzugsmoment der Klemmenblöcke beträgt 0,40-0,57nM (3,5-5,0 in-lbs.)
15V DC SELV
Max. 2A
5,9 kg (13 lbs)
Unterputz- oder Aufputzmontage
23cm (9-1/4") x 44cm (17-1/4") x 9,8cm (3-7/8") Siehe Abb. 1
Galvanisiertes Metall (ohne Anstrich)
Metallabdeckung, schwarz bestrichen mit Belüftungsöffnungen, Befestigung mittels 4
Kopfschrauben
CE, C-TICK
3,2cm
17cm
Schrauben für
Unterputzmontage
Stromversorgung
36cm
41cm
Klemmenblock
25cm
(#18-10AWG) Leitung oder zwei 1-1,5mm2 Adern
2
Ø 8 mm
Ø 16 mm
Abb. 2 - HWI-PS-230 - Verkabelung der Bedienstellen
