Dimmermodule (RPMs)
(Fortsetzung)
ANSCHLUß ANS MODUL-INTERFAC E
Alle Dimmermodule müssen an ein Modul-Interface angeschlossen
werden, das sich im gleichen Schrank befindet. Wird ein Prozessor
in den gleichen Schrank eingebaut, wie die Dimmermodule, muß
ein Prozessor mit eingebautem Modul-Interface (HWI-PM-230)
verwendet werden. Innerhalb des Schrankes werden die RPMs mit
einem von Lutron zur Verfügung gestellten Kabelbaum an das
Modul-Interface angeschlossen. Jedes RPM hat eine eigene
interne Stromversorgung.
A D R E S S E N C H A LTERPOSITIONEN
FÜR DIE MODELLE HW-RPM-4U, 4E, 4R
Position
Modulausgang/Zweck
0
Internes Relais EIN, keine Ausgangsleistung zur Last
1-8
Adressen für den Normalbetrieb
9, A
Nicht benutzt
B
Ausgang 1 EIN
Wird für temporäre Beleuchtung und/oder zum Testen der Zone benutzt
C
Ausgang 2 EIN
Wird für temporäre Beleuchtung und/oder zum Testen der Zone benutzt
D
Ausgang 3 EIN
Wird für temporäre Beleuchtung und/oder zum Testen der Zone benutzt
E
Ausgang 4 EIN
Wird für temporäre Beleuchtung und/oder zum Testen der Zone benutzt
F
Alle Ausgänge EIN
Wird für temporäre Beleuchtung und/oder zum Testen der Zone benutzt
A D R E S S E N S C H A LTERPOSITIONEN FÜR DAS MODELL HW- R P M - 4 M
Position
Modulausgang/Zweck
0
Alle Relais AUS
1-8
Adressen für den Normalbetrieb
9, A-D
Nicht benutzt
E
Alle Relais zum Heben EIN
Wird zum Testen der Laufrichtung der Motoren benutzt.
F
Alle Relais zum Senken EIN
Wird zum Testen der Laufrichtung der Motoren benutzt.

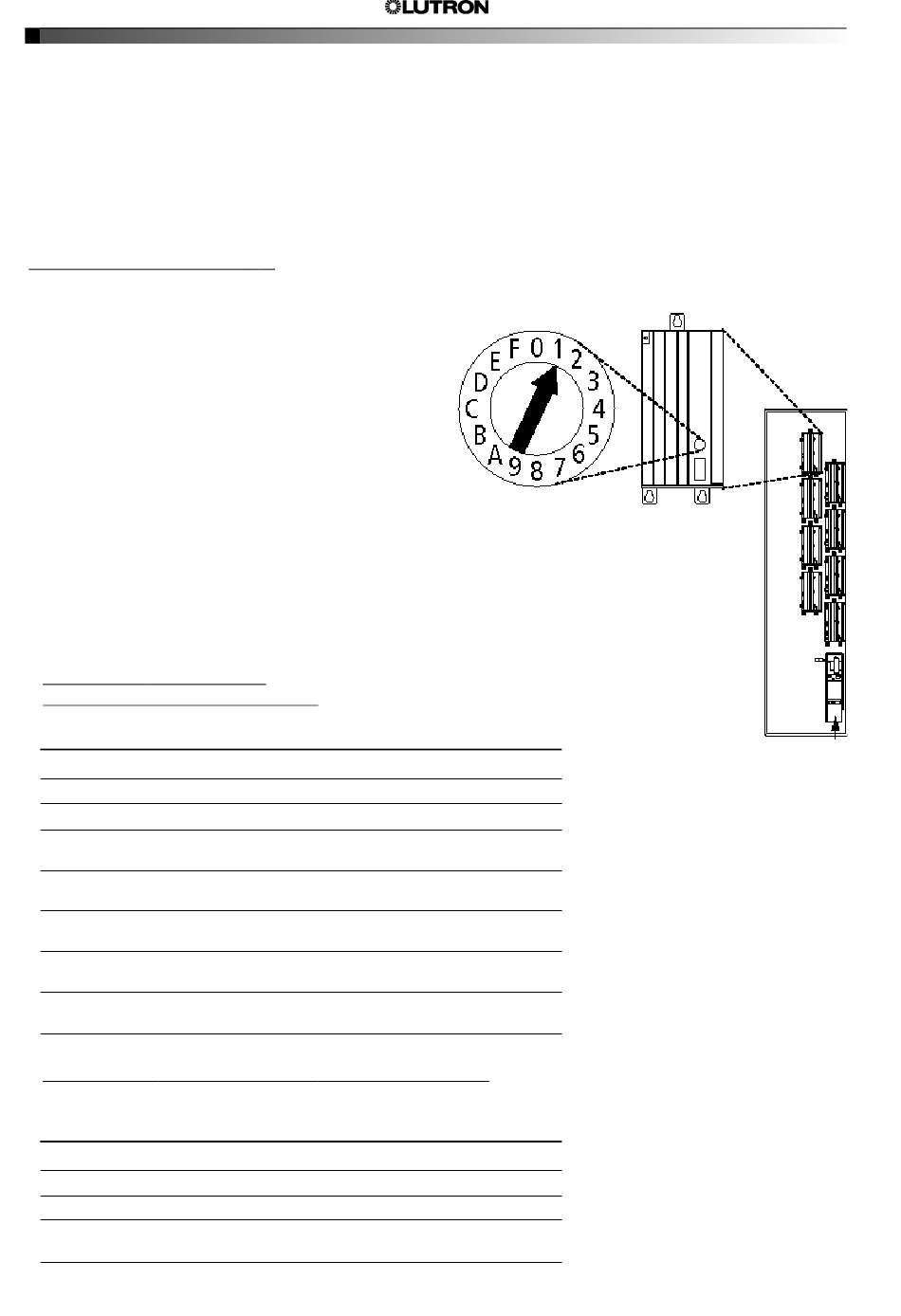

Vergrößerte
Ansicht des
Remote-
Dimmermoduls
Dimmerschrank
(HWI-PNL-8-CE)
Eigenständiges Modul-
Interface (HWI-MI-230)
Lutron Hotline +1 (800) 523-9466
