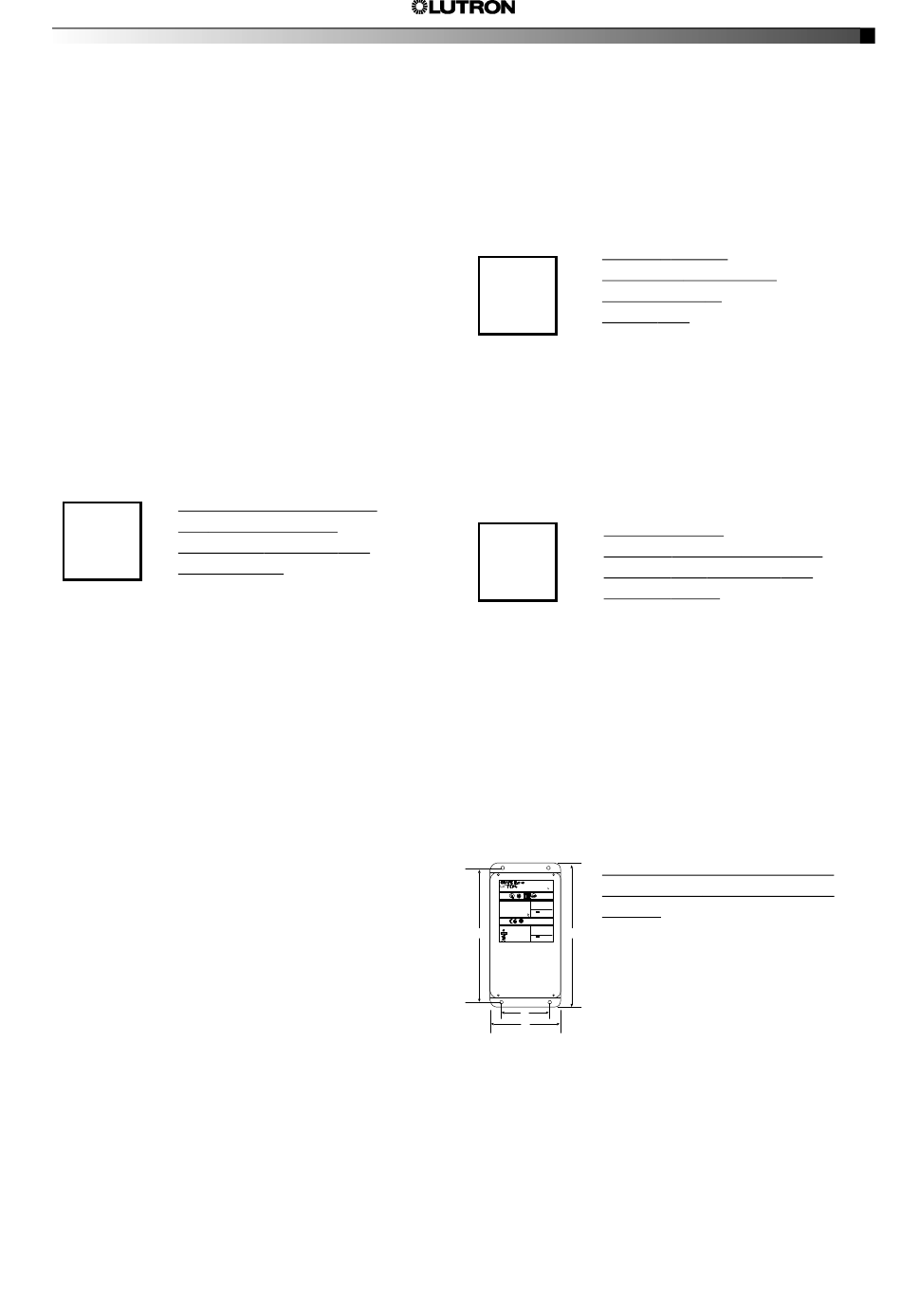

Leistungsverstärker (Power-Booster)
und 220-240VAC Interfaces
Power Boosters und 220-240VAC Interfaces können als
Schnittstellen zu spezifischen Lasttypen und zur Erhöhung der
Leistungskapazität eines GRAFIK Eye ® Kompaktdimmers und eines
Dimmermodules verwendet werden. Die Verstärker (Power-Booster)
und 220-240VAC Interfaces werden typischerweise in
Elektroschränken oder anderen versteckten Orten installiert,
da während des Betriebs des HomeWorks Interactive Systems
normalerweise kein Zugang zu diesen Komponenten benötigt wird.
L E I S T U N G S V E R S T Ä R K E R
( P O W E R B O O S T E R )
N G R X - P B - AU ( NI C HT - C E )
N G R X - P B - C E
W = 114mm
Ein-Zonen-Interface zum Dimmen von
L = 114mm
Glühlampen, magnetischen NV-Trafos und
Neon-/Kaltkatodenröhren (Trafos mit
niedrigem/normalen Leistungsfaktor).
Höchstleistung 10A @ 220-240VAC (nicht-CE)
oder 8A* @ 220-240VAC (CE-konform). Der
Leistungsverstärker erstärker (Power-Booster)
wird in eine zweifach US UP-Dose montiert.
*5,2A für Unterputzmontage
I N T E R F A C E F Ü R
L E U C H T S T O F F R Ö H R E N
N G R X - F D B I - A U
( N I C H T - C E )
W = 114mm
Ein-Zonen-Interface zum Dimmen oder
L = 114mm
Schalten von Leuchtstoffröhren-
Vorschaltgeräten. Höchstleistung 10A @ 220-
240VAC (nur nicht-CE). Das Leuchtstoffröhren-
Interface wird in eine zweifach US UP-Dose
montiert.
E L E K T R O N I S C H E S
N I E D E R S PA N N U N G SI N T E R FACE
N G R X - E LV I - AU ( N I C H T - C E )
N G R X - E LV I- C E
W = 114mm
Ein-Zonen-Interface zur Steuerung von
L = 114mm
Niedervoltleuchten mit einem elektronischen
NV-Transformator. Höchstleistung 5A @ 220-
240VAC (nicht-CE) oder 5,2A @ 220-240 VAC
(CE-konform). Das elektronische
Niederspannungsinterface wird in eine
zweifach US UP-Dose montiert.
PHASENSTEUERUNGS GERÄT ZUR
GRX-TVI
STEUERUNG VON 0-10V LASTEN
®
0-10V INTERFACE CONTROL
Control Input:
100-120V, 220-240V 50/60Hz
COOPERSBURG, PA 18036 U.S.A.
Switched Output: 100-277
G 2 CB
144-317 Rev. 1.9
Ratings
®
Load Type Switched
Incandescent
16A
Control
GRX-TVI Input Rating
G R X - T V I
Fluorescent
5A
I
0.02A
Magnetic Low-voltage16A
H
2
I
DH
0.1A
Electronic Low-voltage16A
2
Neon/Cold Cathode
16A
0-10V
Output Rating
Motor
1/4 HP@120V
Max. 0.3A
Class 2
1/2 HP@277V
ACN
Ratings
003 715 277
Load Type Switched
Switched
µ
Control
GRX-TVI Input Rating
10A
I
0.02A
H
2
5AX
I
DH
0.1A
2
10A
0-10V
Output Rating
10A
Max. 0.3A
PELV
Ermöglicht das Steuern und Schalten von 0-
10A
10V Vorschaltgeräte innerhalb einer Fassung.
Schaltet 5A für Leuchtstoffröhren bei 220-
240VAC. Das 0-10V Ausgangssignal entspricht
den Normen EN60929 und IEC 929.
A = 155mm
B = 318mm
C = 102mm
D = 298mm
Technische Spezifikationen, siehe S. 39.
Lutron Hotline +1 (800) 523-9466
