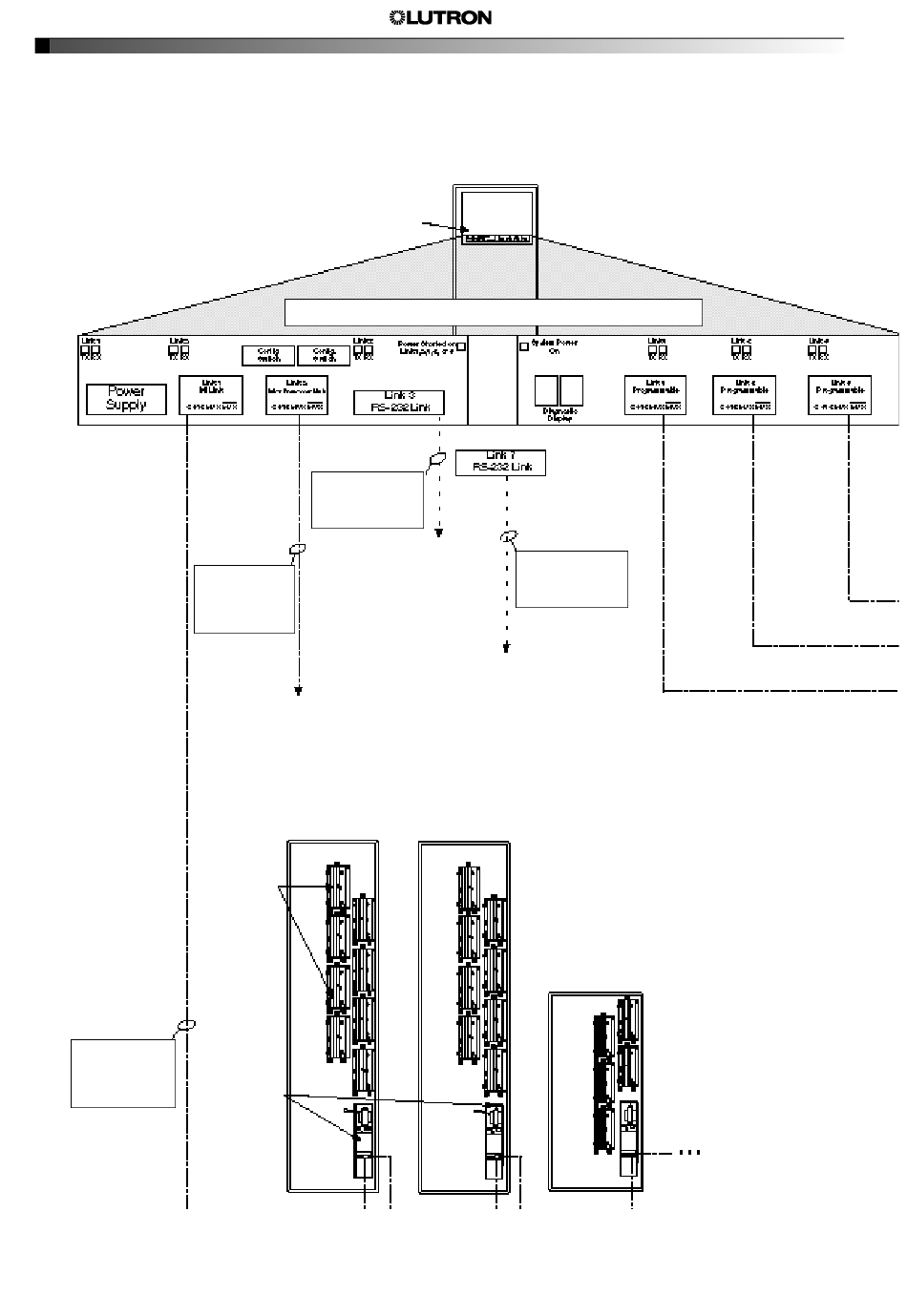

Verkabelung des Typs A
Max. 305m
Gesamtlänge der
Verdrahtung in einer
Linie (Daisy Chain)
Prozessoren. Maximal 16
Dimmer-
module
Verkabelung des Typs A
Max. 305m
Gesamtlänge der
Verdrahtung in einer
Alleinstehende
Linie (Daisy Chain)
Modul-
Interfaces
( H W I - M I - 2 3 0 )
HWI-ENC-LV32-CE Schrank
Maximal 256 Lichtzonen
können pro HWI Prozessor
gesteuert werden
Vergrößerte Ansicht der Aufschriften am HWI Prozessor
Verkabelung des Typs B
Max. 15m insgesamt von
Punkt-zu-Punkt
Zu Hifi/Video- und
Heimautomationsanlagen sowie zu
sämtlichen Einrichtungen, die durch eine
RS-232 Schnittstelle gesteuert werden
können.
Hinweis: Diese RS-232 Verbindung wird auch
zum Programmieren des HWI Systems
verwendet, entweder direkt, mit einem Laptop,
oder mit Hilfe eines Modems durch eine
Telefonverbindung.
Zu zusätzlichen
pro HWI-System
HWI-PNL-8-CE
HWI-PNL-8-CE
Dimmerschrank
Dimmerschrank
Systemkommunikation
HWI-
Prozessor
Verkabelung des Typs B
Max. 15m insgesamt von
Punkt-zu-Punkt
Zu Hifi/Video- und
Heimautomationsanlagen sowie zu
sämtlichen Einrichtungen, die durch
eine RS-232 Schnittstelle gesteuert
werden können.
Hinweis: Diese RS-232 Verbindung wird auch
zum Programmieren des HWI Systems
verwendet, entweder direkt, mit einem
Laptop, oder mit Hilfe eines Modems durch
eine Telefonverbindung.
HWI-PNL-5-CE
Dimmerschrank
Verkabelung zusätzlicher Modul-
Interfaces. Höchstens 16 pro
Modul-Interface-Verbindung
(eine kann im HWI Prozessor
integriert sein).
Lutron Hotline +1 (800) 523-9466
