1.

Einleitung

1.1.

Produktbeschreibung

SIMPLY ist das passende Straßenuntergestell für das
®
Sitzschalenprogramm der Firma interco und bietet
eine Fülle individueller Einstellmöglichkeiten� Mittels
einer Gasdruckfeder kann die Sitzschale stufenlos
in ihrer Neigung verstellt werden� Luftbereifung und
Trommelbremsen sorgen serienmäßig für höchste
Sicherheit und Fahrkomfort� Die vorderen Räder sind

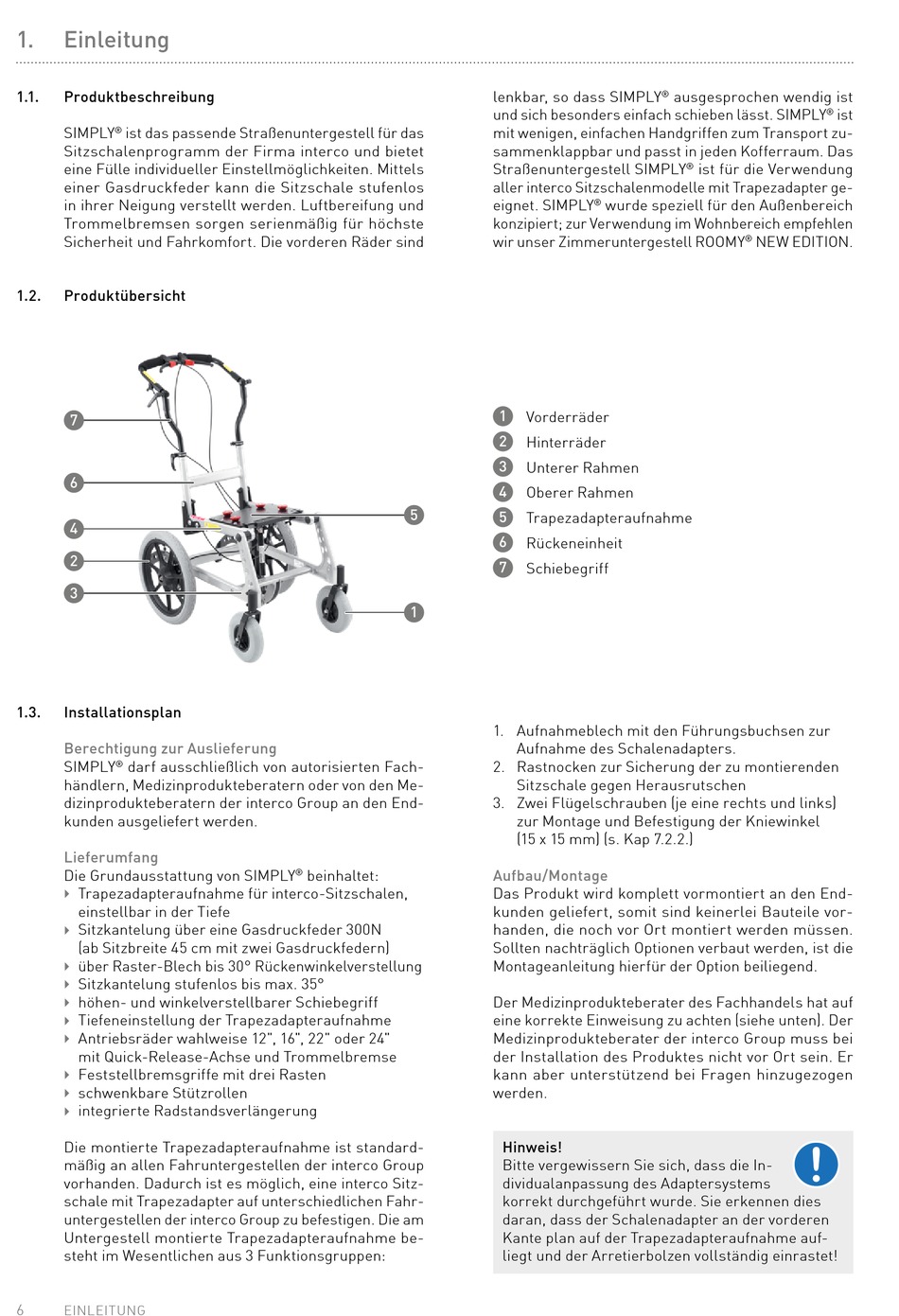

1.2. Produktübersicht
7
6
4
2
3
1.3.

Installationsplan

Berechtigung zur Auslieferung
SIMPLY darf ausschließlich von autorisierten Fach-
®
händlern, Medizinprodukteberatern oder von den Me-
dizinprodukteberatern der interco Group an den End-
kunden ausgeliefert werden�
Lieferumfang
Die Grundausstattung von SIMPLY
Trapezadapteraufnahme für interco-Sitzschalen,

einstellbar in der Tiefe
Sitzkantelung über eine Gasdruckfeder 300N

(ab Sitzbreite 45 cm mit zwei Gasdruckfedern)
über Raster-Blech bis 30° Rückenwinkelverstellung

Sitzkantelung stufenlos bis max� 35°

höhen- und winkelverstellbarer Schiebegriff

Tiefeneinstellung der Trapezadapteraufnahme

Antriebsräder wahlweise 12", 16", 22" oder 24"

mit Quick-Release-Achse und Trommelbremse
Feststellbremsgriffe mit drei Rasten

schwenkbare Stützrollen

integrierte Radstandsverlängerung

Die montierte Trapezadapteraufnahme ist standard-
mäßig an allen Fahruntergestellen der interco Group
vorhanden� Dadurch ist es möglich, eine interco Sitz-
schale mit Trapezadapter auf unterschiedlichen Fahr-
untergestellen der interco Group zu befestigen� Die am
Untergestell montierte Trapezadapteraufnahme be-
steht im Wesentlichen aus 3 Funktionsgruppen:
6
EINLEITUNG
5
1
beinhaltet:
®
lenkbar, so dass SIMPLY
®
und sich besonders einfach schieben lässt� SIMPLY
mit wenigen, einfachen Handgriffen zum Transport zu-
sammenklappbar und passt in jeden Kofferraum� Das
Straßenuntergestell SIMPLY
aller interco Sitzschalenmodelle mit Trapezadapter ge-
eignet� SIMPLY wurde speziell für den Außenbereich
®
konzipiert; zur Verwendung im Wohnbereich empfehlen
wir unser Zimmeruntergestell ROOMY
1
Vorderräder
2
Hinterräder
3
Unterer Rahmen
4
Oberer Rahmen
5
Trapezadapteraufnahme
6
Rückeneinheit
7
Schiebegriff
1� Aufnahmeblech mit den Führungsbuchsen zur
Aufnahme des Schalenadapters�
2� Rastnocken zur Sicherung der zu montierenden
Sitzschale gegen Herausrutschen
3� Zwei Flügelschrauben (je eine rechts und links)
zur Montage und Befestigung der Kniewinkel
(15 x 15 mm) (s� Kap 7�2�2�)
Aufbau/Montage
Das Produkt wird komplett vormontiert an den End-
kunden geliefert, somit sind keinerlei Bauteile vor-
handen, die noch vor Ort montiert werden müssen�
Sollten nachträglich Optionen verbaut werden, ist die
Montageanleitung hierfür der Option beiliegend�
Der Medizinprodukteberater des Fachhandels hat auf
eine korrekte Einweisung zu achten (siehe unten)� Der
Medizinprodukteberater der interco Group muss bei
der Installation des Produktes nicht vor Ort sein� Er
kann aber unterstützend bei Fragen hinzugezogen
werden�
Hinweis!
Bitte vergewissern Sie sich, dass die In-
dividualanpassung des Adaptersystems
korrekt durchgeführt wurde� Sie erkennen dies
daran, dass der Schalenadapter an der vorderen
Kante plan auf der Trapezadapteraufnahme auf-
liegt und der Arretierbolzen vollständig einrastet!
ausgesprochen wendig ist
ist
®
ist für die Verwendung
®
NEW EDITION�
®
