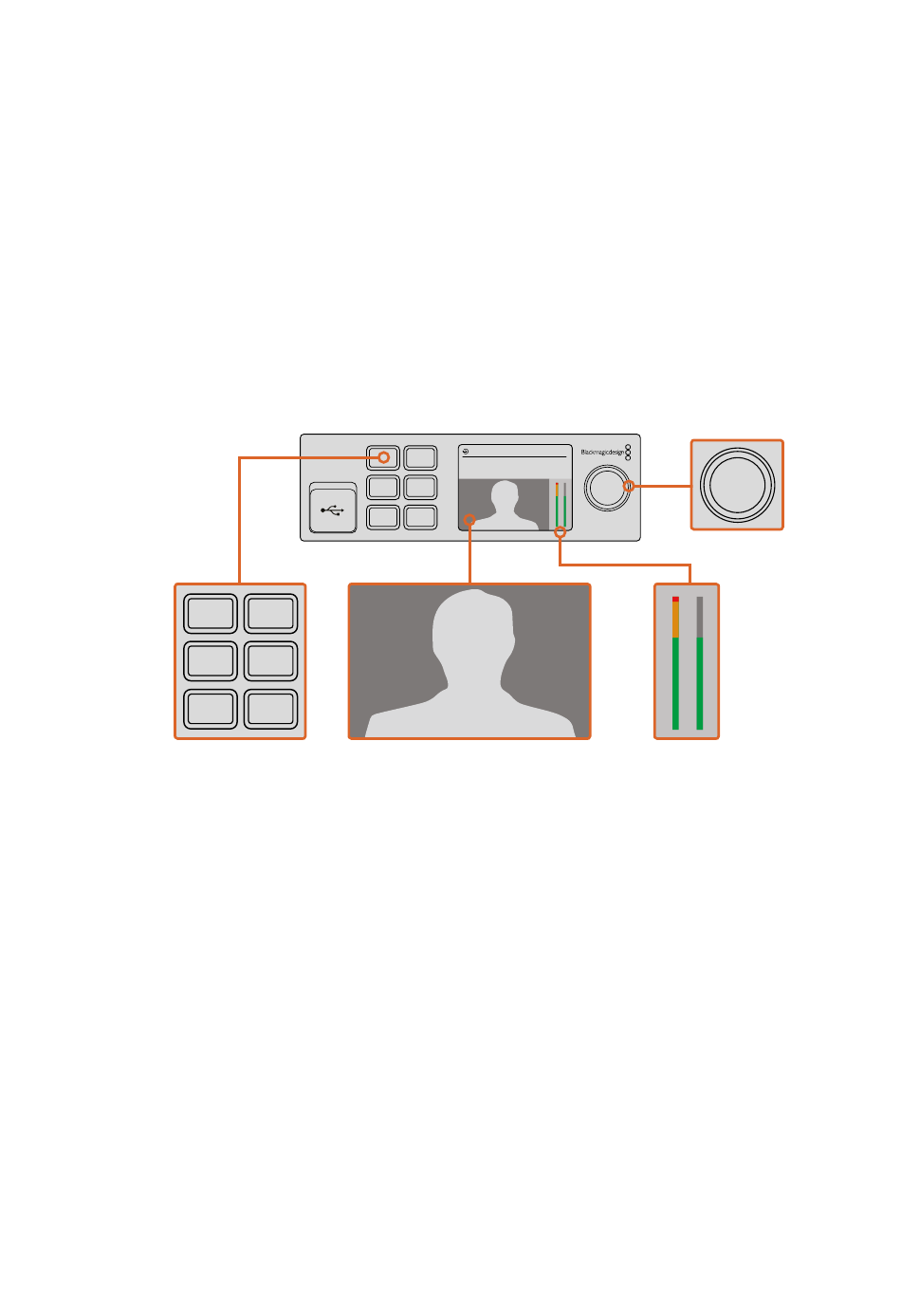

コントロールボタンと回転ノブ
Teranex Mini Smart Panel に搭載された一連のボタンと回転ノブを使用して、 Teranex Mini コンバーター
の設定メニューをナビゲートできます。
1/2 ボタン – 設定の数値を増減します。 これらのボタンはメニュー項目のスクロールにも
使用できます。
SET ボタン – 1/2 ボタンで設定を変更した後は、 「 SET 」 ボタンで押して設定を確定します。
MENU ボタン – Teranex Mini コンバーターの設定メニューに移動します。 前のメニュー画面に戻
る場合も 「 MENU 」 ボタンを使用できます。
VIDEO/AUDIO ボタン – 「 VIDEO 」 または 「 AUDIO 」 を押すと、 Teranex Mini コンバーターのビ
デオまたはオーディオ設定にすぐに移動できます。 調整できる設定項目は、 Smart Panel を接続
した Teranex のモデルによっ て異なります。
回転ノブ – 回転ノブを時計回り / 反時計回りに回して、 メニュー設定のナビゲートや設定数値の増減
が可能です。
1 1 MENU MENU
2 2 VIDEO VIDEO
1 MENU
2 VIDEO
SET SET AUDIO AUDIO
SET AUDIO
コントロールボタン
設定の変更
Teranex Mini の設定を変更する方法は 3 つあります。 フロントパネルのスイッチまたは Teranex Setup
ソフトウェアを使用するか、 あるいは Teranex Mini Smart Panel をマウントしてコントロールボタン、 回
転ノブ、 LCD を使用します。
スイッチを使用して設定を変更
Teranex Mini のオリジナルのベーシックパネルには、 小さなスイッチ群を覆っ ているゴム製のダストカ
バーがあります。 これらのスイッチはコンバーターの設定変更に使用します。 ペン先などを使用して 「 ON/
OFF 」 スイッチを切り替え、 簡単に内部設定を変更できます。
1 MENU
01:23:47:08
2160p59.94
1 MENU
01:23:47:08
2 VIDEO
2 VIDEO
2160p59.94 2160p59.94 SDI to Analog 12G
SET AUDIO
01:23:47:08 01:23:47:08
SET AUDIO
2160p59.94 SDI to Analog 12G
01:23:47:08
ビデオモニター – 入力ビデオフォーマット
が表示され、 変換を確認できます。
2160p59.94 SDI to Analog 12G
SDI to Analog 12G
SDI to Analog 12G
オーディオメーター – Teranex
Mini コンバーターに接続され
たビデオソースのオーディオ
レベルを表示します。
回転ノブ
設定の変更
