시작하기
전원 연결하기
전원을 연결하고 입 / 출력 신호를 연결하기만 하면 사용 준비가 완료됩니다 .
Teranex Mini 뒷면 패널에 있는 전원 입력에 표준 IEC 전원 케이블을 연결하여 전원을 공급합니다 .
이더넷 전원 장치 (PoE+) 를 지원하는 호환 이더넷 스위치에 연결하면 이더넷을 통해 Teranex Mini 에
전원을 연결할 수도 있습니다 .

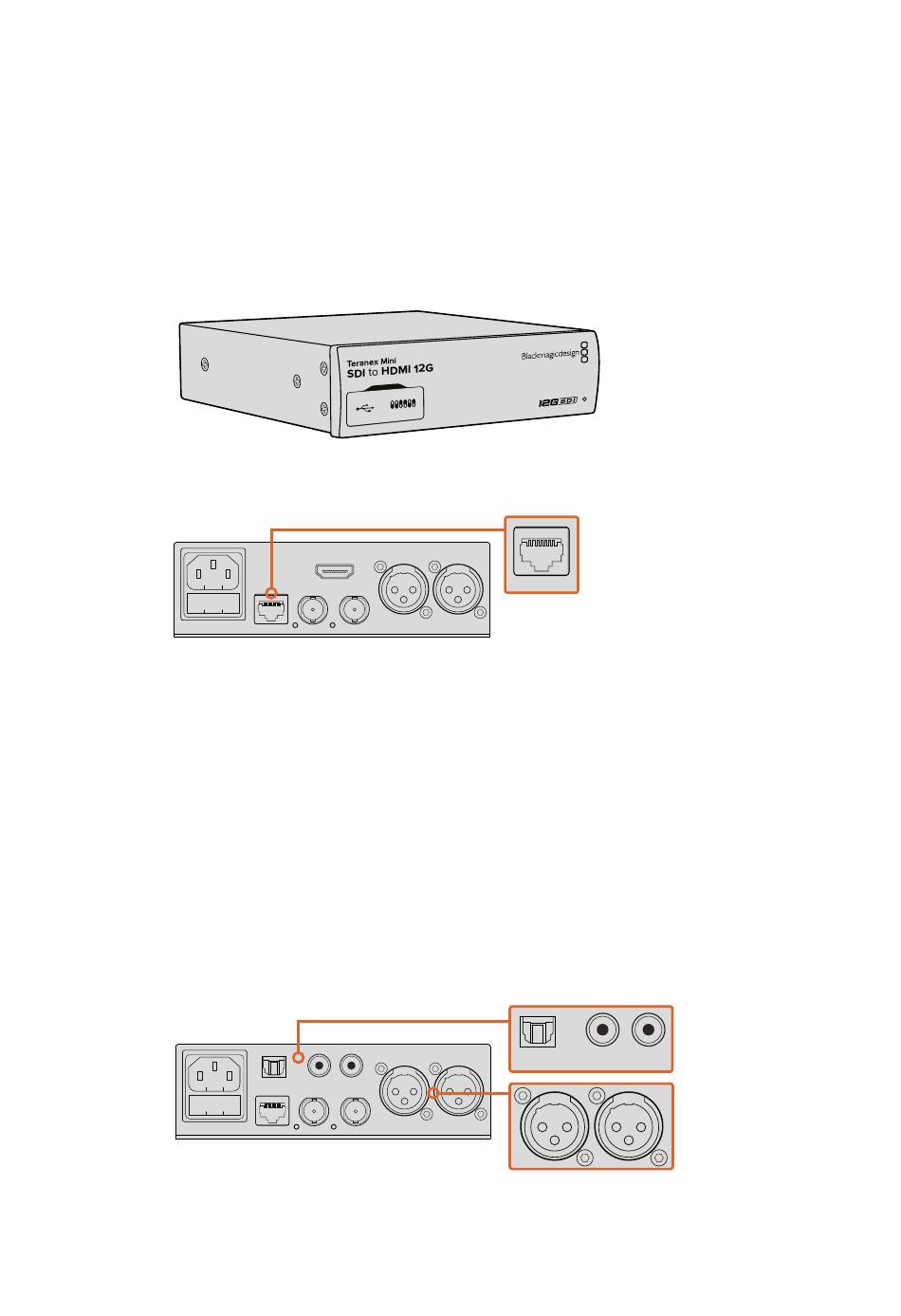

Teranex Mini Converter는 12G-SDI 데이터 전송률을 지원해 최대 2160p60의
SD/HD/Ultra HD 영상 포맷을 자동으로 변환합니다.
ETHERNET PoE+
표준 IEC 전원 케이블을 통해 Teranex Mini 컨버터에 전원을 공급합니다.
PoE+ 호환 이더넷 스위치를 통해 전원을 공급할 수도 있습니다.
비디오 연결하기
Teranex Mini 컨버터 비디오 입력에 비디오 소스를 연결하고 , 출력하려는 장비에 비디오 출력을
연결하세요 . 비디오 입 / 출력은 컨버터마다 다릅니다 . 사용하는 Teranex Mini 모델에 따라 SDI 와
HDMI, 컴포넌트 , 컴포지트 , S-video 입 / 출력 등 서로 다른 옵션이 제공됩니다 .
오디오 연결하기
SDI 나 HDMI 에 임베드된 오디오를 사용할 경우 , 오디오 신호가 비디오 입력을 통해 함께 전송됩니다 .
외부 디지털 오디오 및 아날로그 오디오를 사용할 경우 , XLR 커넥터에 연결하세요 . R 채널 XLR
커넥터는 타임코드를 위해 사용할 수도 있습니다 . 일부 Teranex Mini 컨버터는 RCA 와 광오디오
또한 지원합니다 . 더 자세한 정보는 본 설명서에 자세히 소개되어 있는 컨버터별 설명 부분을 참고하세요 .
OPTICAL
AUDIO
ETHERNET PoE+
아날로그 오디오 및 디지털 오디오는 Teranex Mini 컨버터의 광섬유 오디오,
RCA, 균형 XLR 커넥터에 연결하세요.
HDMI OUT
L - ANALOG R - ANALOG
SDI IN SDI LOOP OUT AES/EBU AES/EBU - T/C
L R
STEREO OUT
L
OPTICAL
AUDIO
STEREO OUT
L - ANALOG R - ANALOG
SDI IN SDI OUT AES/EBU AES/EBU - T/C
ETHERNET PoE+ SDI IN SDI OUT
HDMI OUT
ETHERNET PoE+ SDI IN SDI LOOP OUT
L R
OPTICAL
AUDIO
STEREO OUT
R
ETHERNET PoE+ SDI IN SDI OUT
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
시작하기
