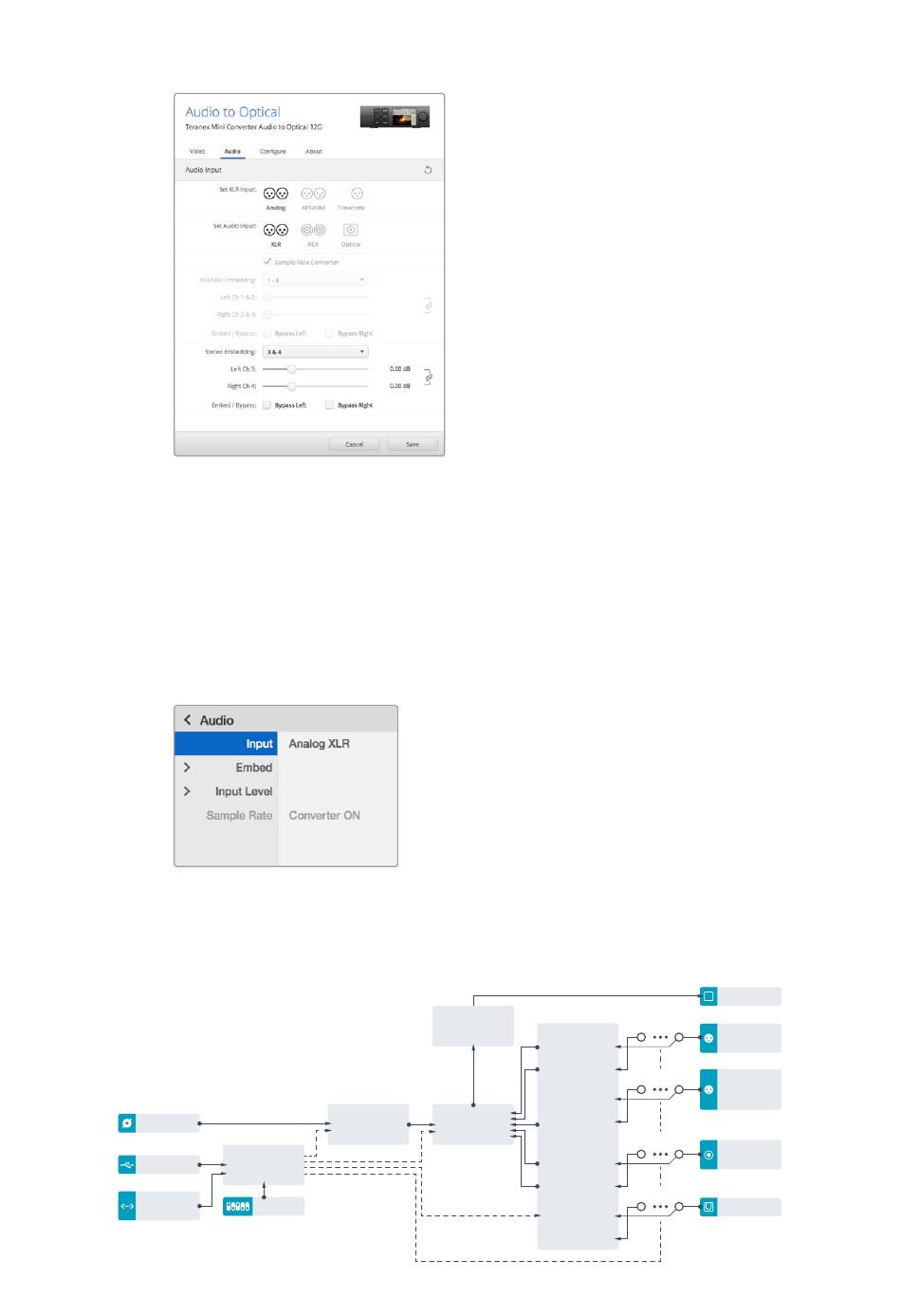

Teranex Setup ソフトウェアの 「 Audio 」
設定ページでアナログオーディオレベル
および AES/EBU レベルを調整。
Teranex Mini Smart Panel の設定
オプションの Teranex Mini Smart Panel を Audio to Optical 12G コンバーターにインストールしている場合
「 Audio 」 と 「 Network 」 のメニューを使用できます。 これらのメニューで使用できる設定は、 上述の
「 Blackmagic Teranex Setup の設定」 セクションと全く同じです。
Teranex Mini Smart Panel を使った設定変更に関する詳細は、 同マニュアルの 「設定の変更」 セクション
を参照してください。
Teranex Mini Smart Panel を使って、 Blackmagic
Teranex Setup と同じ設定にアクセスできます。
Teranex Mini Audio to Optical 12G ブロック図
Input automatically
detects between
SD/HD/6G/12G-SDI
SDI In
Central Processor
USB
and Firmware
Ethernet
Mini Switches
with Power
Serializer and
SDI Cable Driver
Equalizer,
SDI Audio
Re-Clocker and
Embedder
10 bit De-Serializer
Analog or AES/EBU
Analog or AES/EBU
AES/EBU
Audio Sample Rate
Converter
Analog or AES/EBU
Stereo Audio
Analog to Digital
Converter
Analog or AES/EBU
Teranex Mini - Audio to Optical 12G
Optical Out/In
Ch 1 Analog or
Ch 1&2 AES/EBU
Ch 2 Analog or
Ch 3&4 AES/EBU
or Timecode
L
Stereo In
R
Optical Audio In
