Blackmagic Design Teranex Mini Intallations-Und Bedienungsanleitungen Seite 306

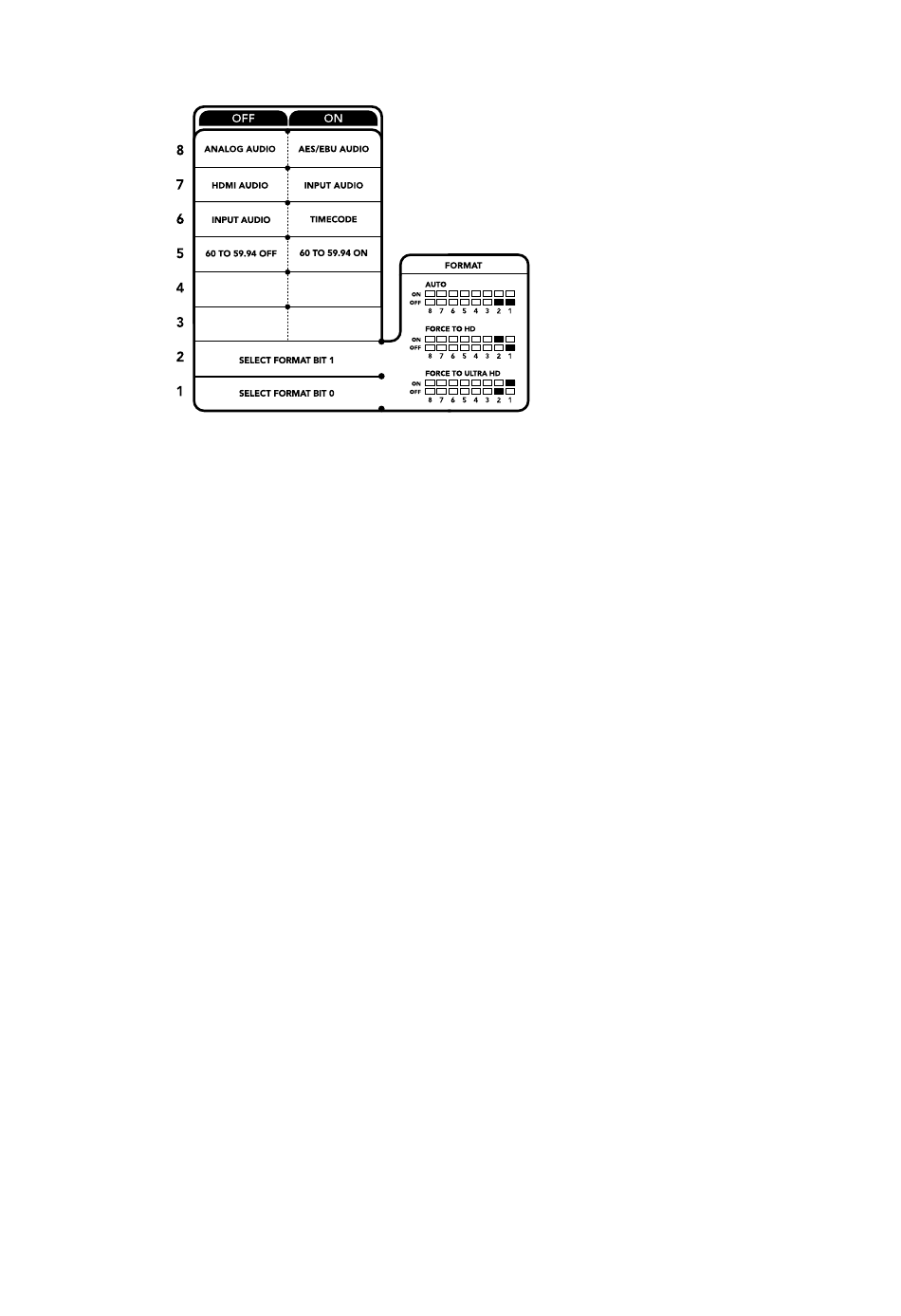

Die Schalterlegende am Boden Ihres Konverters
gibt Ihnen alle erforderlichen Informationen, um
die Umwandlungseinstellungen zu modifizieren
Blackmagic Teranex Setup Einstellungen
Mithilfe des Teranex Setup Dienstprogramms lassen sich die gleichen Einstellungen vornehmen wie
mit den Switches. Es können aber auch zusätzliche Einstellungen vorgenommen werden. Greifen Sie
auf diese Einstellungen jeweils über die Reiter „Video", „Audio", „Configure" (Konfigurieren) und
„About" (Info) zu.
Näheres über die Reiter „About" (Info) und „Configure" (Konfigurieren) finden Sie im Abschnitt
„Einstellungen ändern" in diesem Handbuch.
Der „Video"-Reiter für den Teranex Mini – HDMI to Optical 12G weist folgende Einstellungen auf.
„Video Processing"-Menü
„Conversion"
‚
Klicken Sie auf das Dropdown-Menü „Conversion", um die Einstellungen für die Konvertierung
Ihrer SDI-Ausgabe auszuwählen. Die Vorgabe von „Auto" bewirkt, dass die optimale HD- oder
Ultra-HD-Auflösung hinsichtlich Ihres Quellequipments und dessen Ausgabefähigkeiten ermittelt
wird. „Force HD" (HD erzwingen) und „Force Ultra HD" (Ultra HD erzwingen) geben unabhängig
von der HDMI-Eingabe jeweils HD- bzw. Ultra-HD-Video aus. Dabei bleibt SD immer SD.
„Frame Rate"
‚
Wenn die Funktion „Frame Rate" aktiviert ist, gibt sie Ihrem Konverter vor, eine Videoquelle
mit einer Bildwechselfrequenz von 60 Bildern pro Sekunde zu erkennen und diese
automatisch in 59,94 Bilder pro Sekunde umzuwandeln. Setzen Sie ein Häkchen bzw.
entfernen Sie es, um diese Funktion zu aktivieren oder deaktivieren.
Hilfreich ist diese Funktion, wenn Sie eine HDMI-Quelle mit 60 Bildern pro Sekunde an
SDI-Equipment anschließen wollen, das standardmäßig HD mit 59,94 Bildern pro Sekunde
ausgibt.
Der „Audio"-Reiter für den Teranex Mini – HDMI to Optical 12G weist folgende Einstellungen auf.
