Mini Converter Audio to SDI
Mit dem Mini Converter Audio to SDI können Sie vier Kanäle Analogaudio oder acht Kanäle digitales
AES/EBU-Audio in beliebige SDI-Videoquellen einbetten. Dieser Mini Converter gestattet Ihnen,
eingehendes Audio von Geräten wie Audiomixern und analogen MAZen in SDI-Videoquellen
einzubetten, die mit SDI-Kreuzschienen und MAZen verwendet werden. Um zusätzliche SDI-
Audiokanäle einzubetten, können Sie einen weiteren Mini Converter Audio to SDI mit Ihrem
vorhandenen Konverter in Reihe schalten, indem Sie das zweite Gerät an seinen SDI-Ausgang
anschließen.
1
CH 1 ANALOG or
CH 1&2 AES/EBU
2
CH 2 ANALOG or
CH 3&4 AES/EBU
3
CH 3 ANALOG or
CH 5&6 AES/EBU
4
CH 4 ANALOG or
CH 7&8 AES/EBU

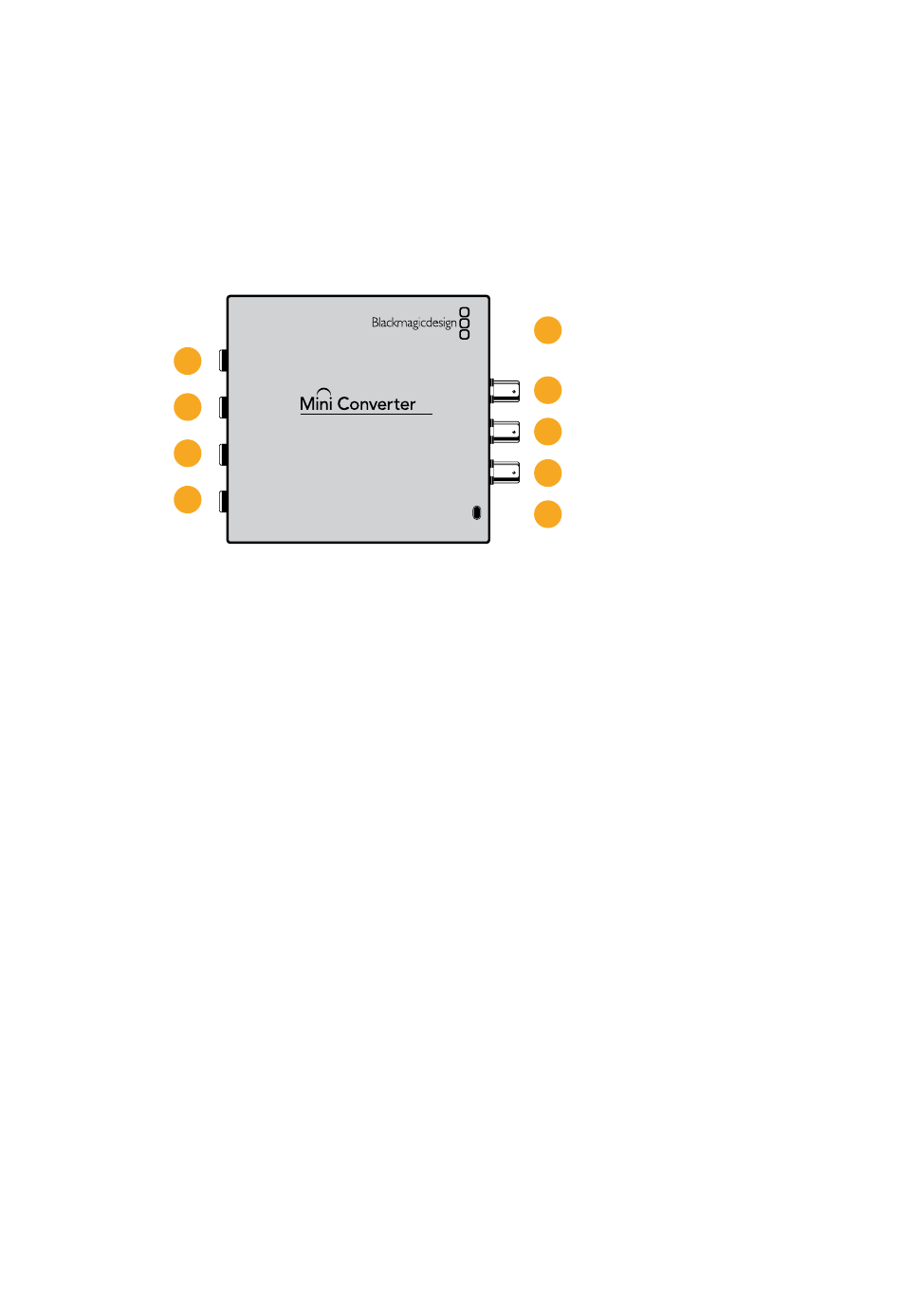

Anschlüsse
1
CH 1 Analog or CH 1 & 2 AES/EBU
1/4-Zoll-Klinkenbuchse für symmetrisches Analogaudio auf Kanal 1 oder digitales
AES/EBU-Audio auf Kanälen 1 und 2.
2
CH 2 Analog or CH 3 & 4 AES/EBU
1/4-Zoll-Klinkenbuchse für symmetrisches Analogaudio auf Kanal 2 oder digitales
AES/EBU-Audio auf Kanal 3 und 4.
3
CH 3 Analog or CH 5 & 6 AES/EBU
1/4-Zoll-Klinkenbuchse für symmetrisches Analogaudio auf Kanal 3 oder digitales
AES/EBU-Audio auf Kanälen 5 und 6.
4
CH 4 Analog or CH 7 & 8 AES/EBU
1/4-Zoll-Klinkenbuchse für symmetrisches Analogaudio auf Kanal 4 oder digitales
AES/EBU-Audio auf Kanälen 7 und 8.
5
MINI-B USB PORT
Ermöglicht die Verbindung mit der Setup-Software des Konverters über einen Mac-OS- oder
Windows-Computer. Die Produktsoftware der Mini Converter wird ebenfalls über den
USB-Port aktualisiert.
6
SDI OUT
BNC-Buchse für durchgeschleifte ausgehende SDI-Videosignale.
7
ALT SDI IN
Der redundante SDI-Eingang dient als optionales Backup. Bei Einsatz beider Eingänge,
SDI IN und ALT SDI IN, wird der alternative SDI-Eingang ALT SDI IN aktiviert, wenn das Signal
auf SDI IN ausfällt. Sollte dies vorkommen, blinkt das Lämpchen SDI LOCK, um anzuzeigen,
dass der Konverter auf den alternativen SDI-Eingang ALT SDI IN umgeschaltet hat.
8
SDI IN
Primärer SDI-Eingang.
9
POWER +12V
Strombuchse für 12V-Netzteil.
SDI LOCK
SDI OUT
Audio to SDI
ALT SDI IN
SDI IN
POWER
+12V
5
6
7
8
9
Blackmagic Mini Converters
437
