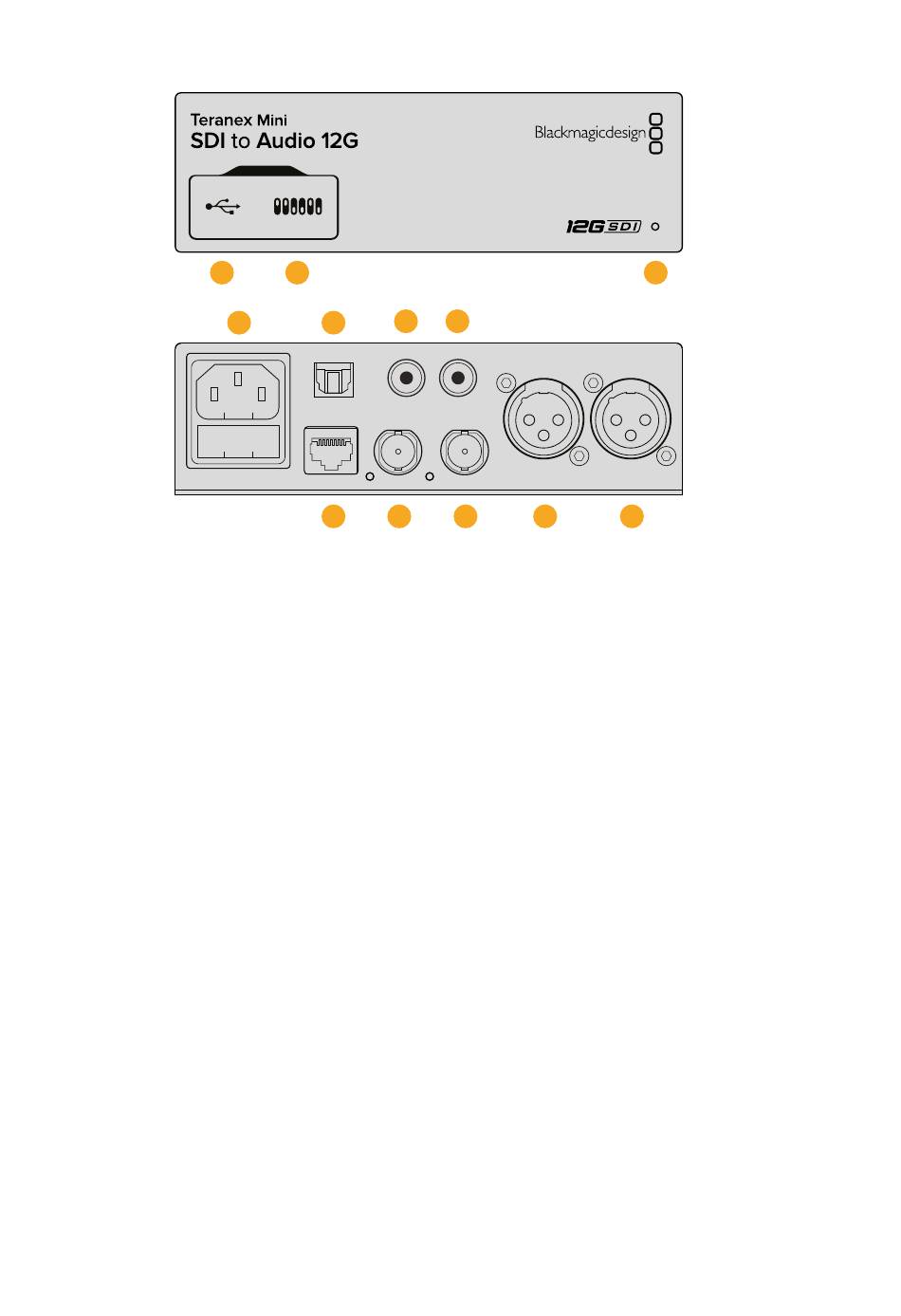

接口
Mini-B USB 端口
1
可通过Mac OS X或Windows计算机连接Teranex Setup实用程序， 用于调整设置并更新
Teranex Mini的内部软件。
开关
2
可通过调节来更改设置。
LED 状态提示灯
3
可在转换器获得电源时亮起白灯， 并在检测到有效视频输入信号时亮起绿灯。 通过
Blackmagic Teranex Setup软件识别单个转换器时会闪烁/停止闪烁。
电源
4
标准内置IEC C14接口， 可使用90至240伏AC电源。
5 Optical S/PDIF Audio Output
可传输S/PDIF信号， 配有TOSLINK接口。
L - 非平衡 HiFi 模拟线路输出
6
非平衡左通道模拟音频输出RCA接口。
R - 非平衡 HiFi 模拟线路输出
7
非平衡右通道模拟音频输出RCA接口。
8 Ethernet PoE+
以太网接口， 可连接网络交换机或计算机， 以便使用Blackmagic Teranex Setup软件更改
设置。 该以太网端口还支持以太网供电。
9 SDI In
SDI视频输入BNC接口。
10 SDI Loop Out
SDI视频环通输出BNC接口。
