1
4

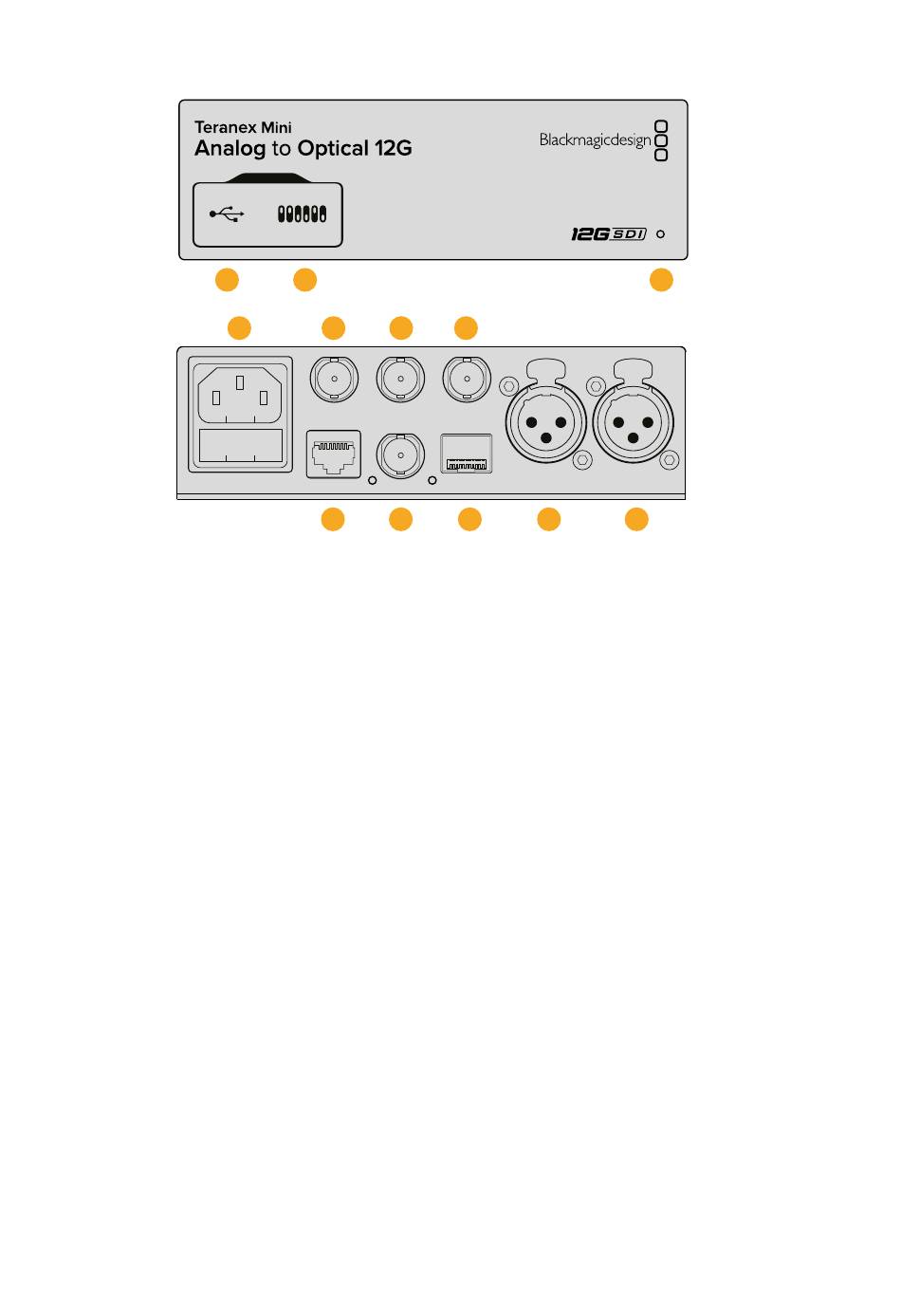

Anschlüsse
1 Mini-B USB-Port
Dient zum Anschluss eines Mac-OS-X- oder Windows-Rechners mit aufgespieltem
Blackmagic Teranex Setup Dienstprogramm. Hierüber können Einstellungen angepasst und
die Produktsoftware Ihres Teranex Minis aktualisiert werden.
2 Switches
Verstellbare Minischalter zum Ändern von Einstellungen.
3 Status-LED
Die LED leuchtet weiß, wenn der Konverter mit Strom versorgt wird, und grün, wenn ein
gültiges eingehendes Videosignal erkannt wird. Er blinkt, um individuelle Konverter über
das Blackmagic Teranex Setup Dienstprogramm zu identifizieren.
4 Strom
Eingebaute Normbuchse gemäß IEC C14 zum Anschluss an 90–240-Volt Wechselstrom.
5 Y or NTSC/PAL
BNC-Buchse zur Eingabe von analogen Komponentensignalen Y, NTSC- oder
PAL-FBAS-Signalen.
6 B-Y or S-VIDEO Y
BNC-Buchse zur Eingabe von analogen Komponentensignalen B-Y oder S-Video Y.
7 R-Y or S-VIDEO C
BNC-Buchse zur Eingabe von analogen Komponentensignalen R-Y oder S-Video C.
8 ETHERNET PoE+
Zum Anschluss an einen Netzwerk-Switch oder Computer, damit Sie Einstellungen mithilfe
des Teranex Setup Dienstprogramms ändern können. Der Ethernet-Port unterstützt auch
Power-over-Ethernet-Plus.
9 SDI OUT
BNC-Buchse für ausgehende SDI-Videosignale.
10 OPTICAL OUT
LC-Verbinder für die Videoausgabe über Glasfaser via ein optionales SMPTE-kompatibles
SDI-Glasfasermodul. Die optische Signalausgabe passt sich dem Eingabevideo automatisch
an.
2
5 6 7
Y or NTSC/PAL B-Y or S-VIDEO Y R-Y or S-VIDEO C
Y or NTSC/PAL B-Y or S-VIDEO Y R-Y or S-VIDEO C
OPTICAL
ETHERNET PoE+ SDI OUT OUT / IN
OPTICAL
ETHERNET PoE+ SDI OUT OUT / IN
8 9 10
3
PUSH PUSH
PUSH PUSH
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
11 12
Teranex Mini – Analog to Optical 12G 314 314
