좌 - 아날로그 및 AES/EBU
11
좌측 채널의 균형 아날로그 오디오 또는 디지털 AES/EBU 오디오 출력 (XLR 커넥터 ).
우 - 아날로그 및 AES/EBU, 타임코드
12
우측 채널의 균형 아날로그 오디오 또는 디지털 AES/EBU 오디오 출력 (XLR 커넥터 ).
타임코드 출력 설정 가능 .
스위치
Teranex Mini SDI to Audio 12G 의 스위치는 다음과 같이 설정할 수 있습니다 .
스위치 8 - Analog Audio, AES/EBU Audio
스위치 8 을 OFF 로 설정하면 균형 아날로그 오디오가 , ON 으로 설정하면 디지털 AES/EBU 오디오
출력이 선택됩니다 .
스위치 7 - Output Audio/Timecode
스위치 7 을 ON 으로 설정하면 R 채널 오디오 XLR 커넥터를 통해 타임코드가 출력됩니다 . OFF 로
설정하면 오디오만 출력됩니다 .
스위치 6, 5, 4 - SDI Audio De-Embed Bit 2, 1, 0
스위치 6 과 5, 4 는 각각 Bit 2, Bit1, Bit 0 을 나타냅니다 . 다시 말해 , 스위치 6 과 5, 4 를 다양한 조합의
On/Off 방식으로 설정하여 SDI 입력 신호에서 어떤 오디오 채널을 오디오 출력으로 디임베드할지
선택할 수 있습니다 .

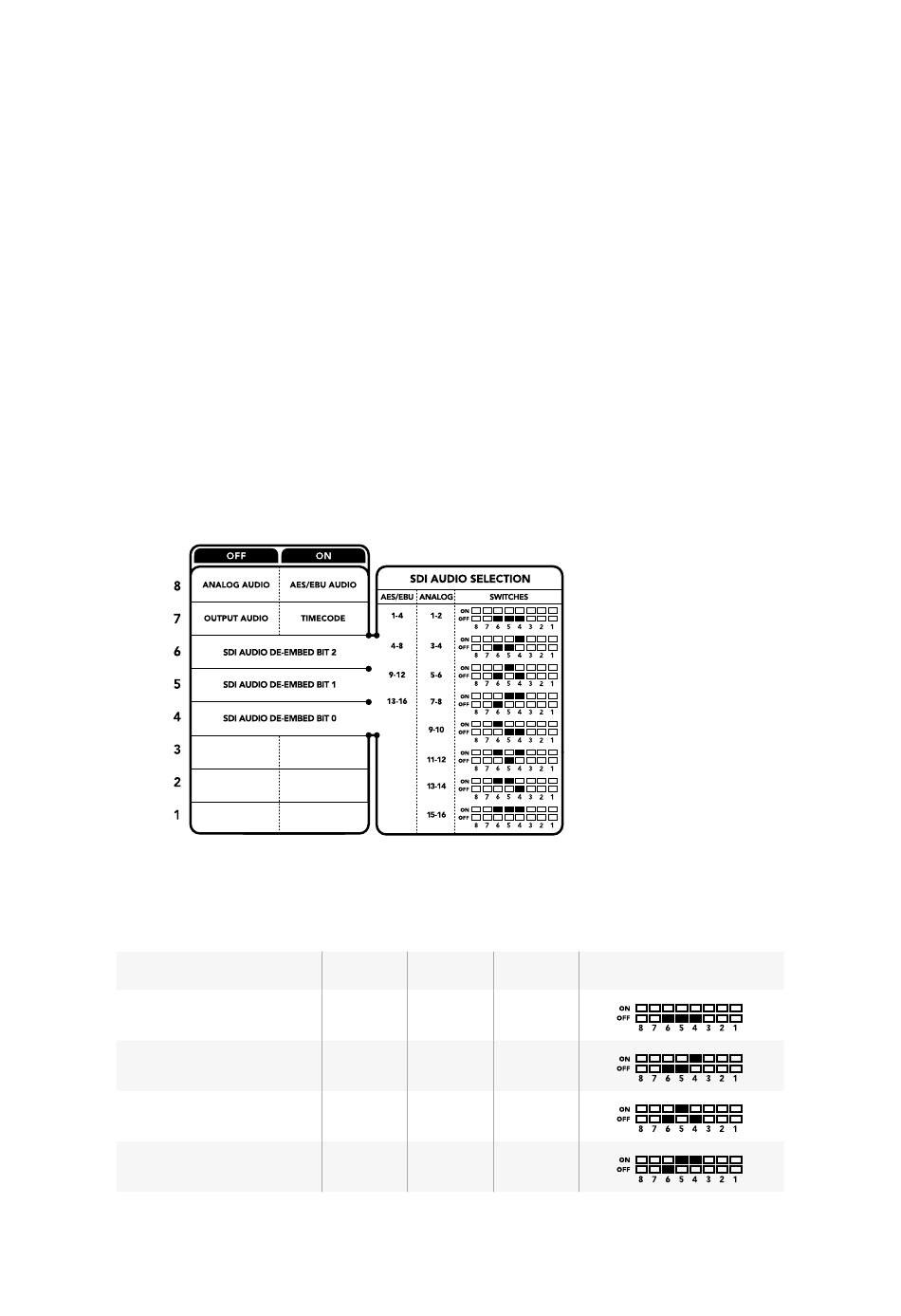

컨버전 설정 변경에 관한 자세한 정보는 컨버터 아래에
있는 스위치 사용 범례에서 확인할 수 있습니다.
SDI 오디오 디임베드 설정표
아날로그 오디오 채널
1-2
3-4
5-6
7-8
스위치 6
스위치 5
OFF
OFF
OFF
OFF
OFF
ON
OFF
ON
스위치 4
스위치 다이어그램
OFF
ON
OFF
ON
Teranex Mini - SDI to Audio 12G
