1
4

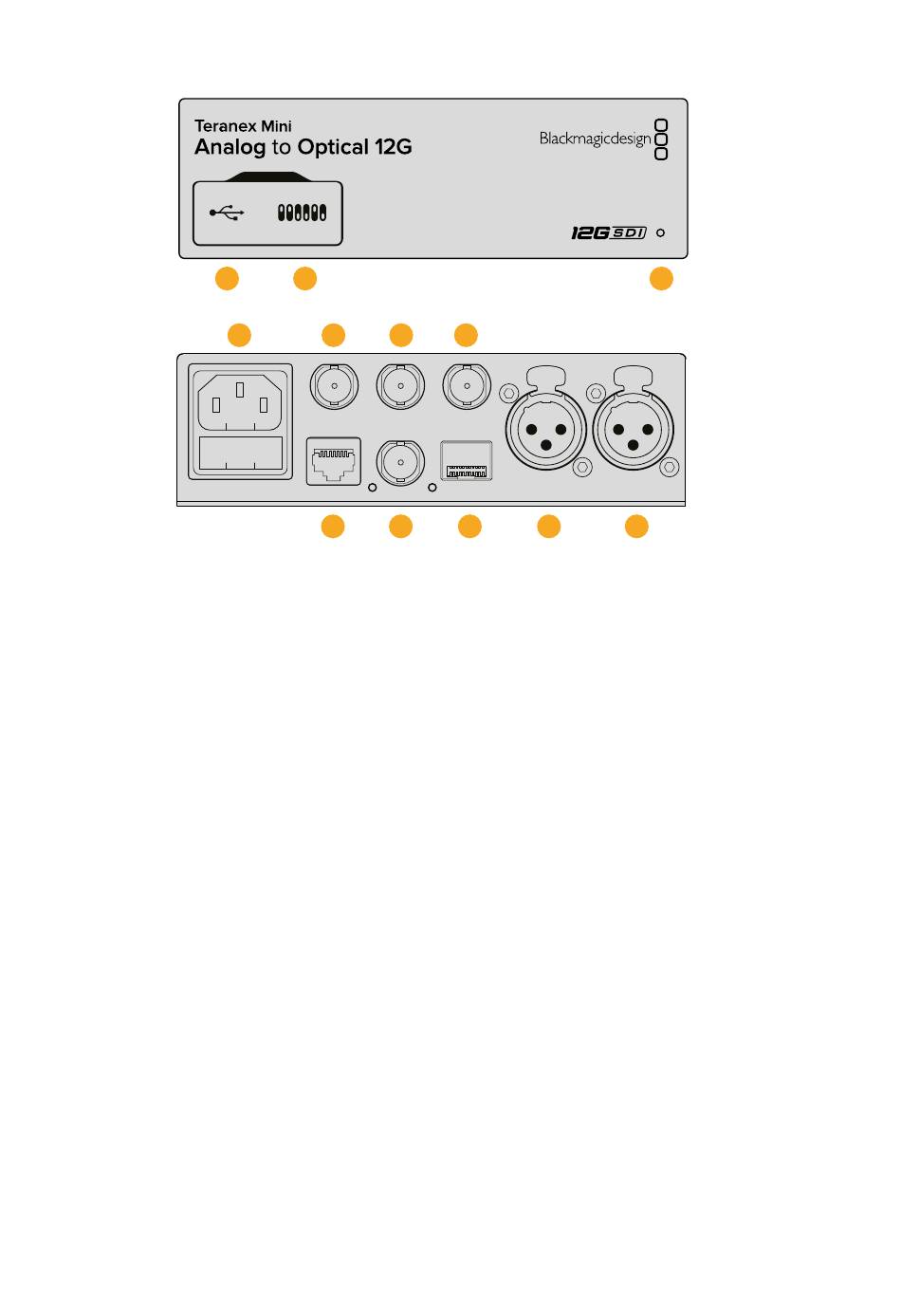

接口
Mini-B USB 端口
1
可通过Mac OS X或Windows计算机连接Teranex Setup实用程序， 用于调整设置并更新
Teranex Mini的内部软件。
开关
2
可通过调节来更改设置。
LED 状态提示灯
3
可在转换器获得电源时亮起白灯， 并在检测到有效视频输入信号时亮起绿灯。 通过
Blackmagic Teranex Setup软件识别单个转换器时会闪烁/停止闪烁。
电源
4
标准内置IEC C14接口， 可使用90至240伏AC电源。
5 Y or NTSC/PAL
模拟分量Y、 NTSC或PAL复合输入BNC接口。
6 B-Y or S-VIDEO Y
模拟分量B-Y或S-Video Y输入BNC接口。
7 R-Y or S-VIDEO C
模拟分量R-Y或S-Video C输入BNC接口。
8 Ethernet PoE+
以太网接口， 可连接网络交换机或计算机， 以便使用Blackmagic Teranex Setup软件更改
设置。 该以太网端口还支持以太网供电。
9 SDI OUT
SDI视频输出BNC接口。
光纤输出
10
光纤视频输出LC连接头， 通过选购的SMPTE兼容SDI光纤模块。 该光纤输出
可自动匹配输入视频。
2
5 6 7
Y or NTSC/PAL B-Y or S-VIDEO Y R-Y or S-VIDEO C
Y or NTSC/PAL B-Y or S-VIDEO Y R-Y or S-VIDEO C
OPTICAL
ETHERNET PoE+ SDI OUT OUT / IN
OPTICAL
ETHERNET PoE+ SDI OUT OUT / IN
8 9 10
3
PUSH PUSH
PUSH PUSH
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
11 12
Teranex Mini - Analog to Optical 12G 478 478
