7 SDI IN C
Разъем BNC для ввода Quad Link HD-SDI Ultra HD (канал C).
8 SDI IN D
Разъем BNC для ввода Quad Link HD-SDI Ultra HD (канал D).
9 Ethernet PoE+
Порт Ethernet позволяет подключать конвертер Teranex Mini к сетевому коммутатору или
компьютеру; используется для изменения настроек с помощью утилиты Blackmagic Teranex
Setup. Порт также обеспечивает подачу питания (PoE+).
10 SDI OUT
Два разъема BNC для вывода двух независимых сигналов 12G-SDI.
В зависимости от настройки переключателя 6 (ON/OFF) можно задать вывод сигнала 3G-SDI для
совместимости с оборудованием, которое поддерживает ввод 3G-SDI только как Level A или Level
B. По умолчанию используется Level B (переключатель 6 в положении OFF). Чтобы использовать
Level A, установите переключатель в положение ON. Данные настройки применяются только при
работе с сигналом 3G-SDI.

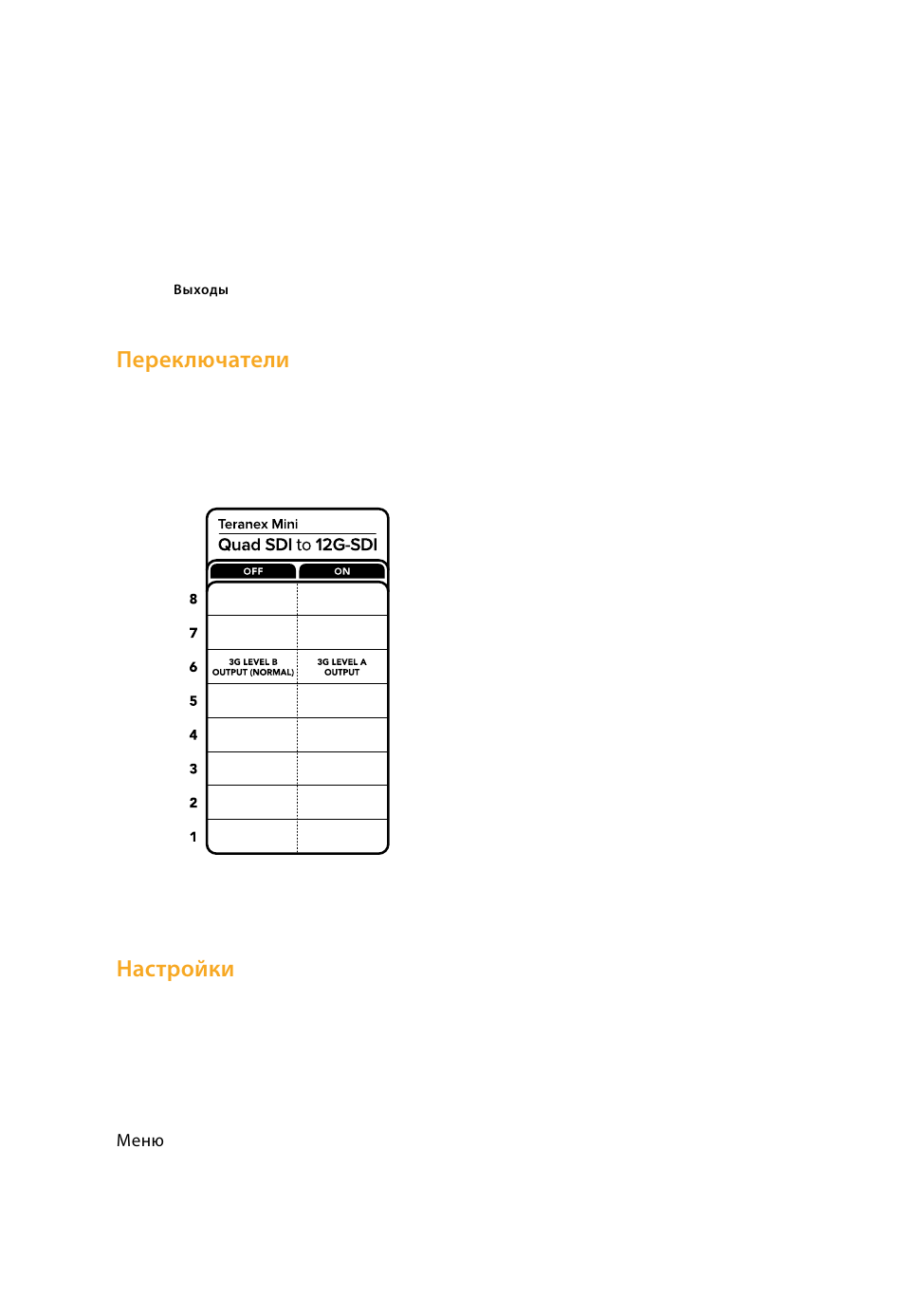

Схема на нижней поверхности корпуса
содержит описание настроек, соответствующих
разным положениям переключателей
Blackmagic Teranex Setup
Утилита Teranex Setup позволяет изменить настройки, устанавливаемые с помощью
переключателей, а также дополнительные параметры. Для доступа к этим настройкам используют
вкладки Video, Configure и About.
Работа с вкладками About и Configure описана в разделе «Изменение настроек» данного руководства.
Вкладка Video для Teranex Mini - SDI to Analog 12G дает возможность выбрать описанные ниже опции.
Video Processing
3G Output
‚
Эта опция позволяет настраивать вывод сигнала 3G-SDI для совместимости с оборудованием,
которое поддерживает ввод 3G-SDI только как Level A или Level B. По умолчанию
используется Level B. Данные настройки применяются только при работе с сигналом 3G-SDI.
Teranex Mini - Quad SDI to 12G-SDI
