1
4

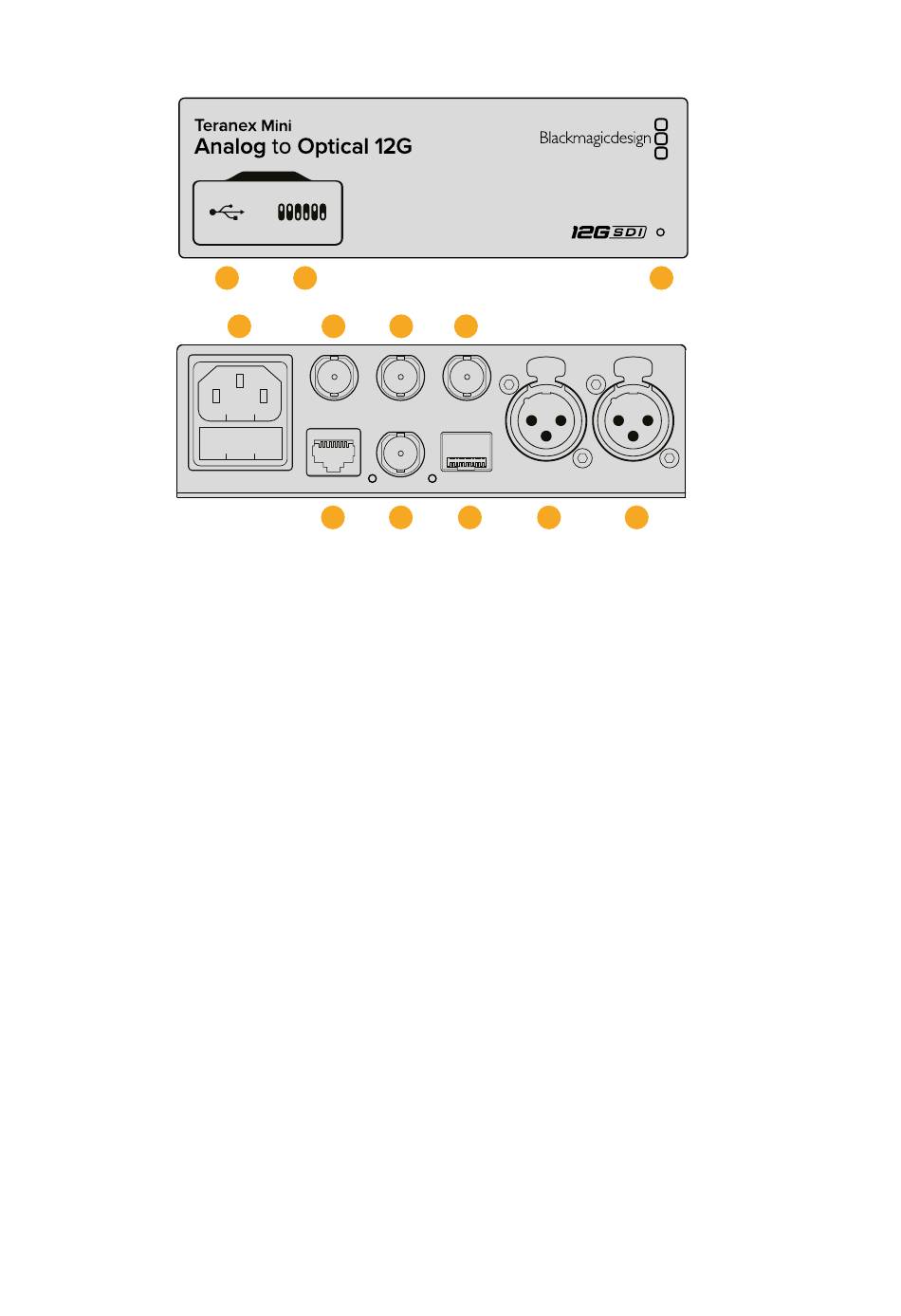

接続
Mini–B USB ポート
1
設定の調整、 Teranex Mini の内部ソフトウェアのアップデート用に、 Teranex Setup ユーティリ
ティを Mac OS X あるいは Windows コンピューター経由で接続します。
スイッチ
2
設定変更用の調整スイッチ。
LED ステータスインジケーター
3
LED はコンバーターが電力を受信している際に白く光り、 有効なビデオ入力信号を検出すると
緑に光ります。 Teranex Setup ソフトウェアを使用する際、 コンバーターを特定するために
点滅します。
電源
4
標準の内蔵 IEC C14 コネクターで 90 ～ 240V の AC 電源に対応。
Y または NTSC/PAL （ Y or NTSC/PAL ）
5
アナログコンポーネント Y 、 NTSC 、 PAL コンポジット入力用の BNC コネクター。
B–Y または S–VIDEO Y （ B–Y or S–VIDEO Y ）
6
アナログコンポーネント B–Y 、 S ビデオ Y 入力用の BNC コネクター。
R–Y または S–VIDEO C （ R–Y or S–VIDEO C ）
7
アナログコンポーネント R–Y 、 S ビデオ C 入力用の BNC コネクター。
イーサネット PoE+ （ Ethernet PoE+ ）
8
ネットワークスイッチあるいはコンピューターに接続し、 Blackmagic Teranex Setup を使用し
て設定を変更できます。 またイーサネットポートは PoE+ （ Power over Ethernet plus ） をサポート
しています。
SDI 出力 （ SDI OUT ）
9
SDI ビデオ出力の BNC コネクター。
光出力
10
光ビデオ出力 LC コネクター （オプションの SMPTE 準拠 SDI 光ファイバーモジュール経由） 。
光出力は入力ビデオに自動マッチング。
2
5 6 7
Y or NTSC/PAL B-Y or S-VIDEO Y R-Y or S-VIDEO C
Y or NTSC/PAL B-Y or S-VIDEO Y R-Y or S-VIDEO C
OPTICAL
ETHERNET PoE+ SDI OUT OUT / IN
OPTICAL
ETHERNET PoE+ SDI OUT OUT / IN
8 9 10
3
PUSH PUSH
PUSH PUSH
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
11 12
Teranex Mini - Analog to Optical 12G 150 150
