Quad SDI to 12G-SDI
Quad SDI to 12G-SDI
1
4

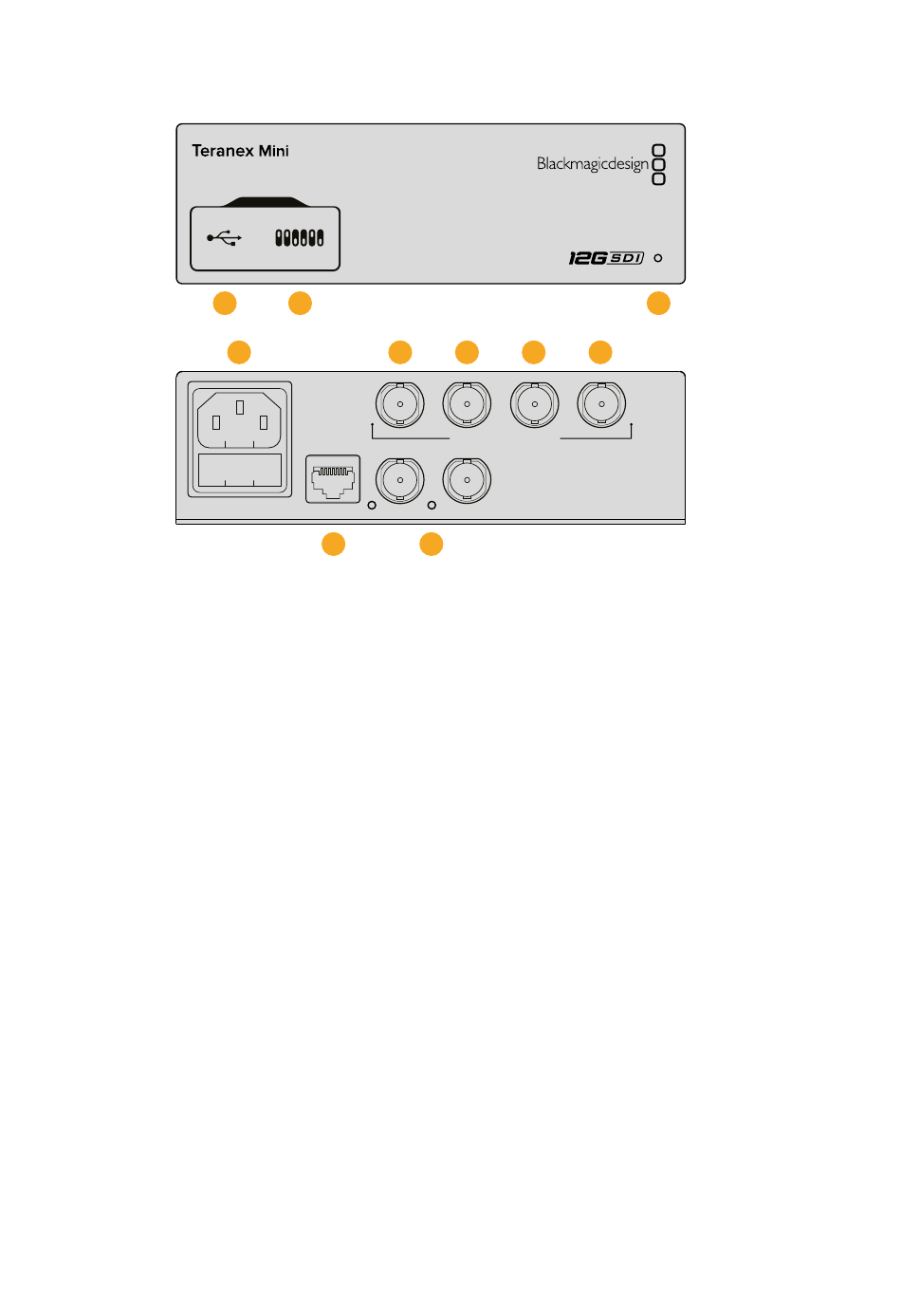

接続
Mini–B USB ポート
1
USB ポートでコンバーターを Mac OS X あるいは Windows コンピューターに接続し、 設定の調
整、 コンバーターの内部ソフトウェアのアップデートが可能です。
スイッチ
2
ペン先などを使用して、 Teranex Mini の前面に搭載されたスイッチで設定を変更できます。
LED ステータスインジケーター
3
LED はコンバーターが電力を受信している際に白く光り、 有効なビデオ入力信号を検出すると
緑に光ります。 コンピューターに複数の Teranex Mini を接続している場合、 Teranex Setup ソフ
トウェアの 「 Identify 」 チェックボックスでコンバーターを特定できます。 チェックボックスが有
効になっ ていると、 コンバーターの LED が点滅します。
電源
4
標準の内蔵 IEC C14 コネクターで 90 ～ 240V の AC 電源に対応。
SDI 入力 A
5
同 BNC コネクターは、 以下の入力信号を入力可能です：
SD/HD–SDI
‚
シングルリンク 3G–SDI
‚
シングルリンク 6G–SDI
‚
デュアルリンク HD–SDI チャンネル A
‚
デュアルリンク 3G–SDI Ultra HD チャンネル A
‚
クアッドリンク HD–SDI Ultra HD チャンネル A
‚
SDI 入力 B
6
同 BNC コネクターは、 以下の入力信号を入力可能です：
デュアルリンク HD–SDI チャンネル B
‚
デュアルリンク 3G–SDI Ultra HD チャンネル B
‚
クアッドリンク HD–SDI Ultra HD チャンネル B
‚
2
5 6
A B
A B
QUAD or DUAL LINK SDI IN
QUAD or DUAL LINK SDI IN
ETHERNET PoE+ SDI OUT SDI OUT
ETHERNET PoE+ SDI OUT SDI OUT
9 10
3
7 8
C D
C D
Teranex Mini - Quad SDI to 12G-SDI 130 130
