SDI 出力 （ SDI OUT ）
8
SDI ビデオ出力の BNC コネクター。
L – アナログ、 AES/EBU （ L – Analog AES/EBU ）
9
左チャンネルのバランスアナログオーディオ、 あるいはデジタル AES/EBU オーディオ入力の XLR
コネクター。
R – アナログ、 AES/EBU 、 タイムコード （ L – Analog AES/EBU – T/C ）
10
右チャンネルのバランスアナログオーディオ、 あるいはデジタル AES/EBU オーディオ入力の XLR
コネクター。 タイムコード入力用に設定可能。
スイッチ
Teranex Mini HDMI to SDI 12G のスイッチは、 以下の設定が可能です：
スイッチ 8 – アナログオーディオ、 AES/EBU オーディオ
スイ ッチ 8 をオフにすると、 バランスアナログオーディオがエンベッ ドされます。 オンにすると、 デジタル AES/
EBU オーディオが出力されます。 これらの入力を使用するには、 スイ ッチ 7 も ON にする必要があります。

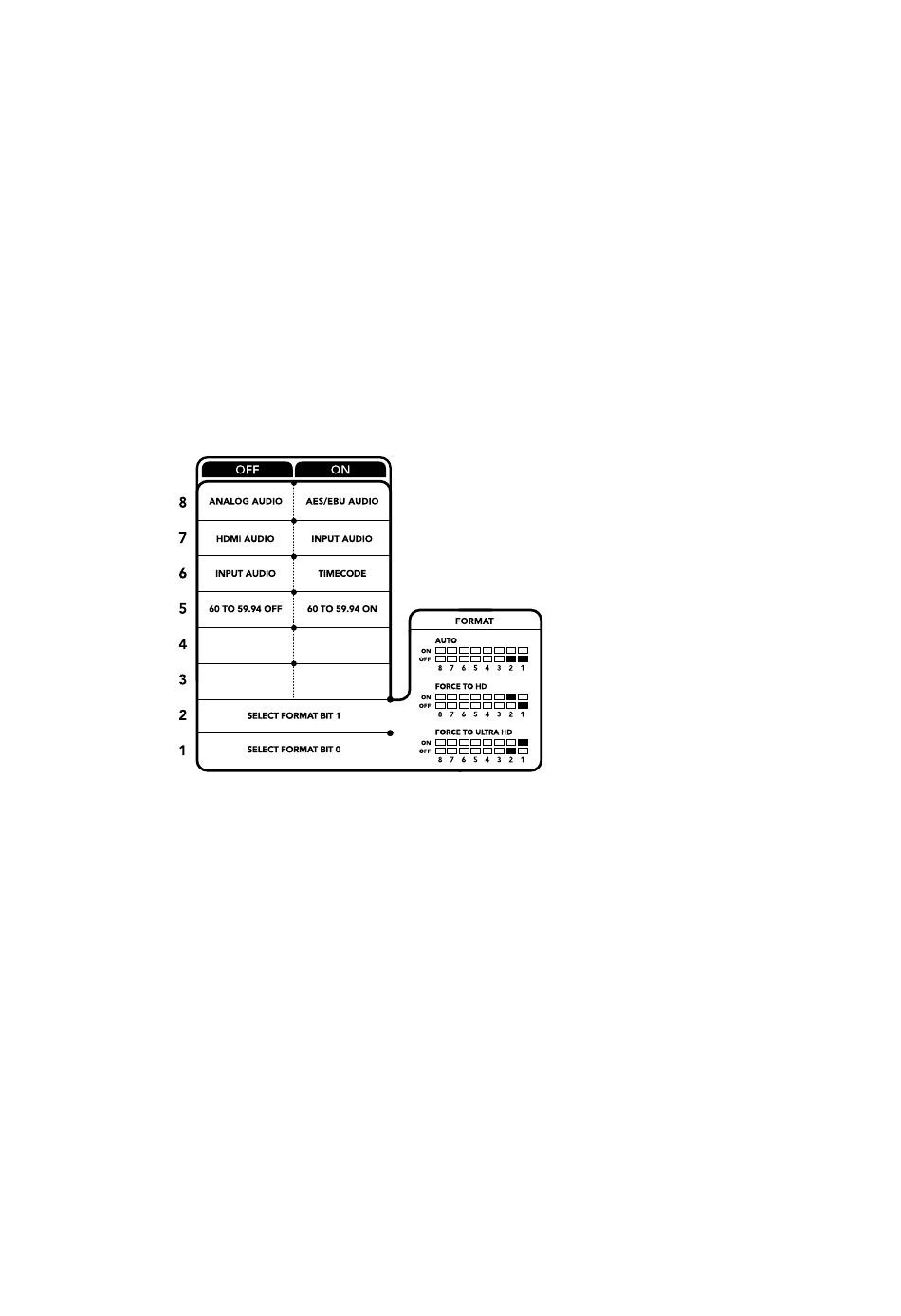

コンバーターの底に、 コンバージョン設定を変更
するのに必要な情報が記載されています。
スイッチ 7 – HDMI オーディオ、 入力オーディオ
スイッチ 7 をオフにするとエンベッド HDMI オーディオが選択され、 オンにするとアナログまたは AES/EBU
オーディオが選択されます。
スイッチ 6 – オーディオ / タイムコードの入力
スイッチ 6 をオンにすると、 XLR コネクターの R チャンネルからタイムコードが入力されます。 オフにする
とオーディオが入力されます。
スイッチ 5 – 60–59.94 のオフ / オン
オンに設定すると、 コンバーターは 60fps の HDMI ソースビデオを検出し、 自動的に 59.94fps に変換します。
例えば、 コンピューターの HDMI 出力を、 標準 HD 59.94 フレームレートを使用するスイッチャーに接続す
る場合があります。 しかしコンピューターによっては、 出力が 60fps です。 この場合はスイッチ 5 を
オンにすることで、 コンバーターは 60fps を検出し、 59.94 に変換します。
スイッチ 2 、 1 – フォーマットの選択 BIT 1 、 0
Ultra HD および HD を出力できる HDMI ソースを接続する場合は、 コンバーターのソース出力をどちらかに
強制するよう設定できます。 この機能は、 コンピューターのデスクトップを SDI 機器の大きな画面で確認し、
HD で録画 / 表示したい場合などに便利です。
