1 2
4
Y or NTSC/PAL
Y or NTSC/PAL
ETHERNET PoE+
ETHERNET PoE+
1 Mini-B USB
Используется для изменения настроек и обновления прошивки Teranex Mini с помощью
утилиты Teranex Setup, установленной на компьютере с платформой Mac OS X
или Windows.
2
Настраиваемые переключатели для изменения настроек.
3
Горит белым цветом при подключении к сети и зеленым цветом при обнаружении сигнала.
При работе с утилитой Blackmagic Teranex Setup этот индикатор мигает, идентифицируя
выбранный с ее помощью конвертер.
4
Стандартное гнездо IEC C14 для подключения к источнику переменного тока 90-240 В.
5 Y NTSC/PAL
BNC-разъем для входящего аналогового компонентного (Y) или композитного
(NTSC/PAL) сигналов.
6 B-Y S-VIDEO Y
BNC-разъем для входящего аналогового компонентного (B-Y) сигнала или S-Video (Y).
7 R-Y S-VIDEO C
BNC-разъем для входящего аналогового компонентного (R-Y) сигнала или S-Video (C).
8 Ethernet PoE+
Разъем для подключения к сетевому коммутатору или компьютеру; используется
для изменения настроек с помощью утилиты Blackmagic Teranex Setup. Порт также
обеспечивает подачу питания (PoE+).
9 SDI OUT
Видеовыход SDI с BNC-разъемом.
10
Оптический выход (LC-разъем) для вывода SDI-сигнала с помощью дополнительного модуля
по стандарту SMPTE. Автоматический подбор формата выходного сигнала в соответствии
со входящим видео.
5 6 7
B-Y or S-VIDEO Y R-Y or S-VIDEO C
B-Y or S-VIDEO Y R-Y or S-VIDEO C
OPTICAL
SDI OUT OUT / IN
OPTICAL
SDI OUT OUT / IN
8 9 10
3
PUSH PUSH
PUSH PUSH
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
11 12

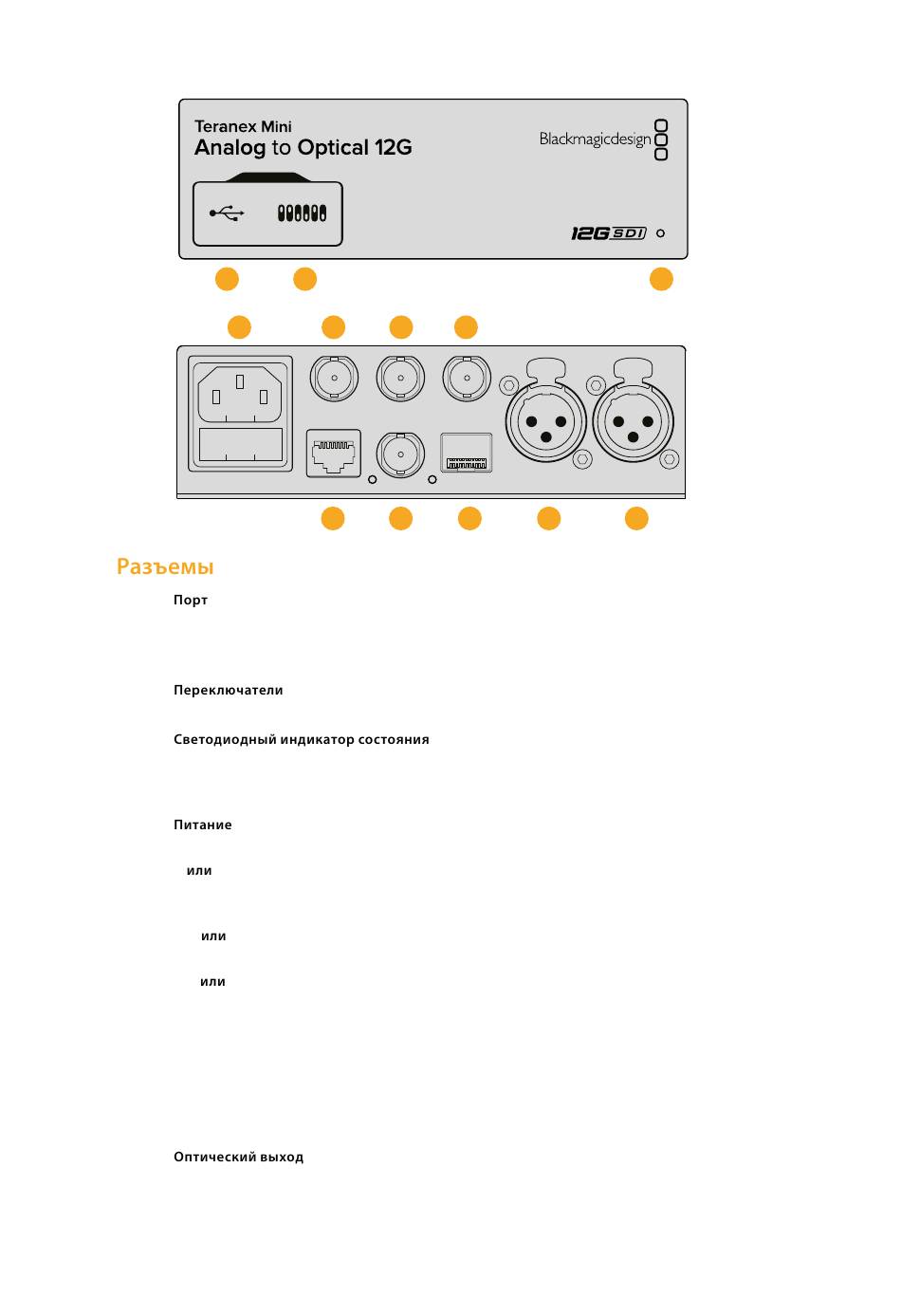

Teranex Mini - Analog to Optical 12G
