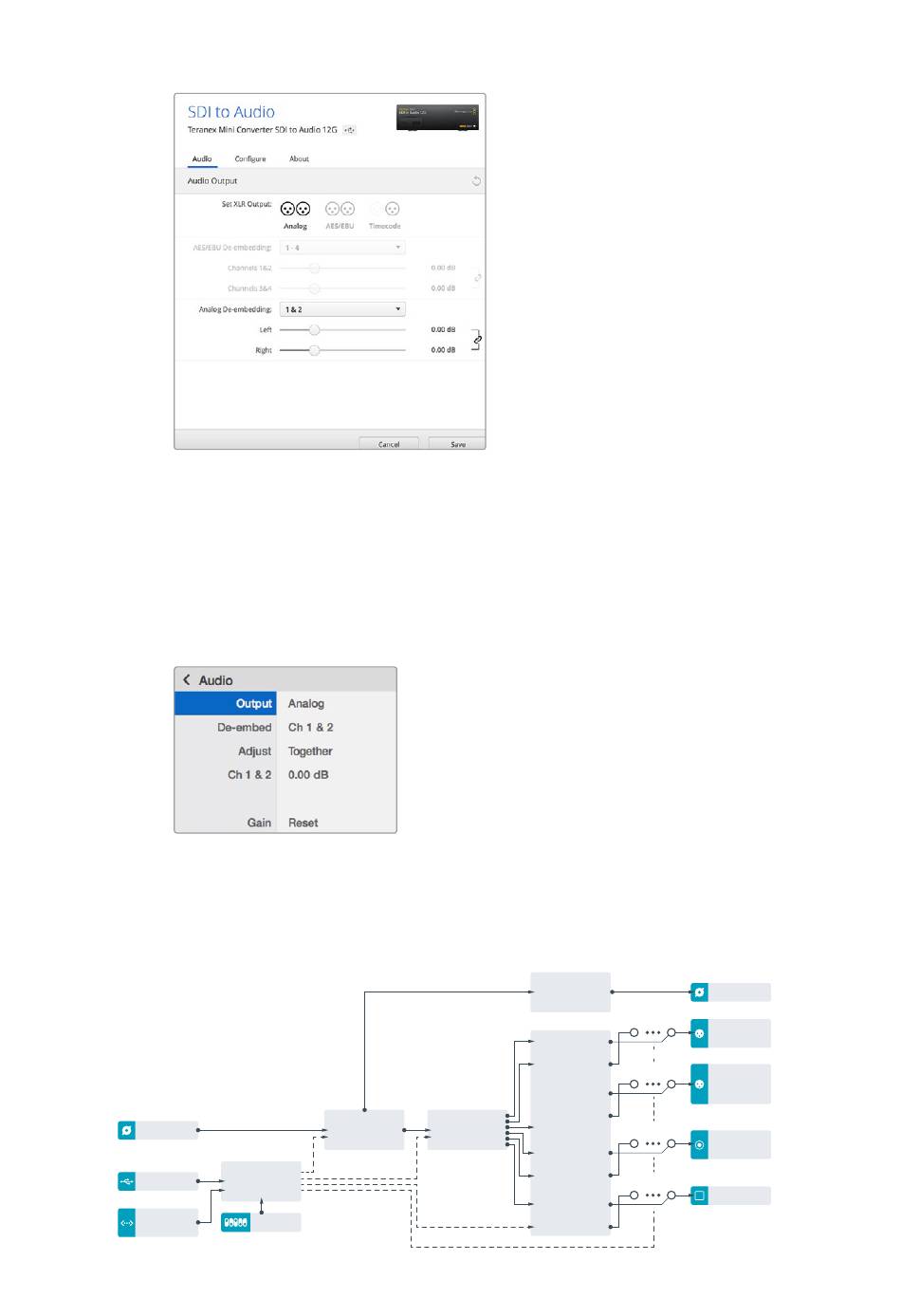

Teranex Setup ソフトウェアの 「 Audio 」 設定ページでアナ
ログオーディオレベルおよび AES/EBU レベルを調整。
Teranex Mini Smart Panel の設定
オプションの Teranex Mini Smart Panel を SDI to Audio 12G コンバーターにインストールしている場合
「 Audio 」 と 「 Network 」 のメニューを使用できます。 これらのメニューで使用できる設定は、 上述の
「 Blackmagic Teranex Setup の設定」 セクションと全く同じです。 Teranex Mini Smart Panel を使った設
定変更に関する詳細は、 同マニュアルの 「設定の変更」 セクションを参照してください。
Teranex Mini Smart Panel を使って、 Blackmagic
Teranex Setup と同じ設定にアクセスできます。
Teranex Mini SDI to Audio 12G ブロック図
Input automatically
detects between
SD/HD/6G/12G-SDI
SDI In
Central Processor
USB
and Firmware
Ethernet
Mini Switches
with Power
Equalizer,
SDI Audio
Re-Clocker and
De-Embedder
10 bit De-Serializer
Automatic
SD/HD/6G/12G-SDI
Cable Driver
Analog or AES/EBU
Analog or AES/EBU
AES/EBU
Audio Sample Rate
Converter
Analog
Stereo Audio
Analog to Digital
Converter
Digital
Teranex Mini - SDI to Audio 12G
Loop SDI Out
Ch 1 Analog or
Ch 1&2 AES/EBU
Ch 2 Analog or
Ch 3&4 AES/EBU
or Timecode Out
L
Stereo Out
R
Optical Out
