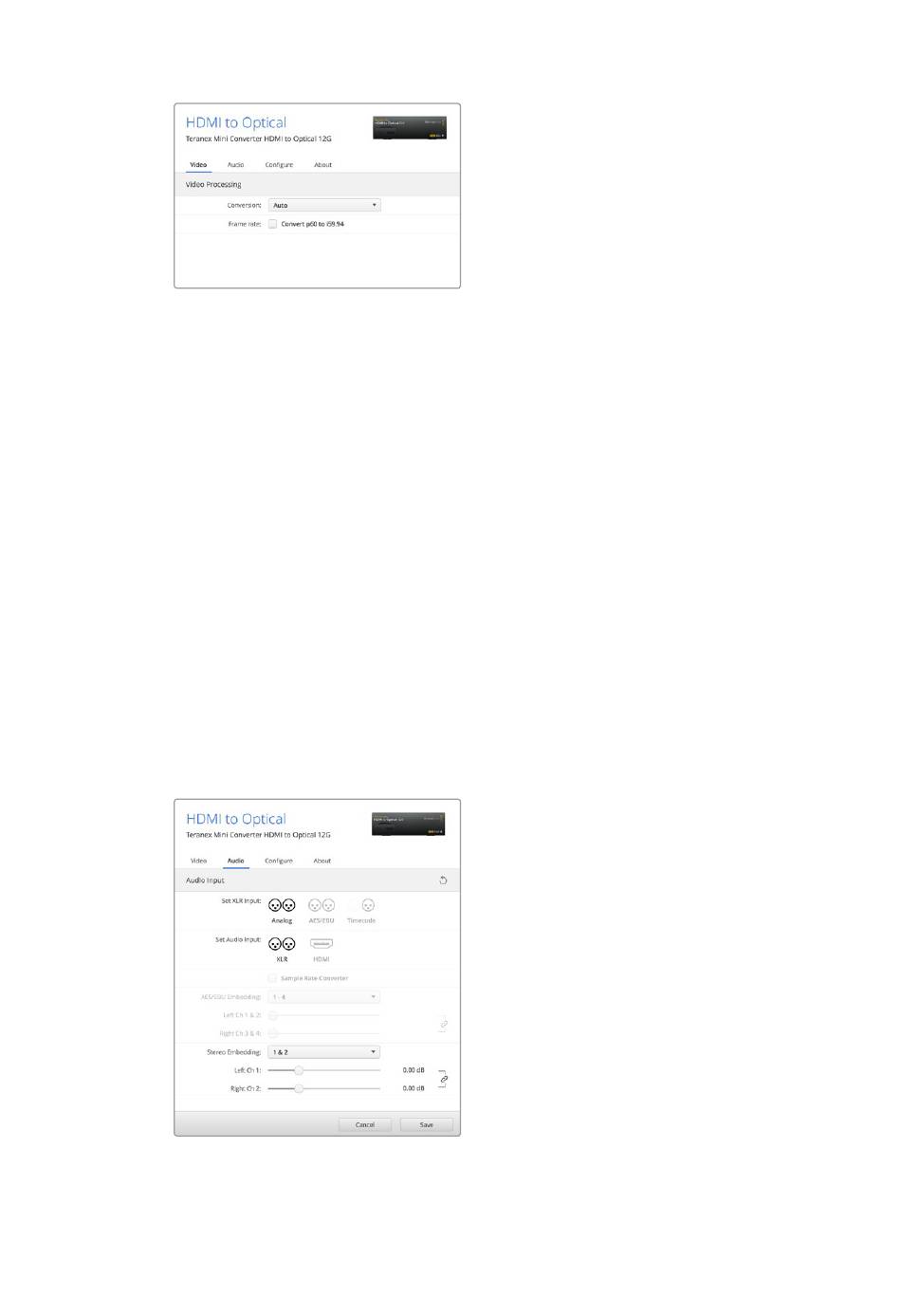

Blackmagic Teranex Setup の 「 Video 」 ページでは、 コンバー
ジョン設定を 「 Auto 」 、 「 Force to HD 」 、 「 Force to Ultra HD 」
から選択できます。 標準 59.94 フレームレートを使用するビ
デオ機器と接続する場合は、 60fps ビデオを検出して自動的
に 59.94fps に変換するよう設定することも可能です。
オーディオ入力メニュー （ Audio Input ）
XLR 入力の設定 / オーディオ入力の設定 （ Set XLR Input / Set Audio Input ）
‚
このメニューでは、 オーディオ入力を XLR と HDMI で切り替えます。 「 HDMI 」 を選択すると、 SDI ビ
デオ出力には HDMI オーディオがエンベッ ドされます。 「 XLR 」 を選択すると、 「アナログ （ Analog ） 」 、
「 AES/EBU 」 、 「タイムコード （ Timecode ） 」 から入力を選択できます。 また、 選択したオーディ
オをエンベッドする SDI オーディオ出力チャンネルも選択できます。 オーディオ出力のゲイ
ンの調整も可能です。
「 AES/EBU 」 を選択すると、 「サンプルレートコンバーター （ Sample Rate Converter ） 」 の選択
が可能になります。 サンプルレートコンバーターを選択すると、 SDI オーディオ出力のサンプル
レートが、 テレビ用の適正サンプルレートである 48KkHz に変換されます。
リファレンスにサンプルロックされた AES/EBU ソースの Dolby オーディオを変換する必要があ
る場合は、 サンプルレートコンバーターのチェックボックスを外して無効にしてください。 有効
になっ ていると Dolby オーディオ変換に干渉する可能性があります。
Teranex Mini は、 スイ ッチ、 Smart Panel 、 Teranex Setup ソフトウェアで最後に設定した設定を保存します。 Smart
Panel を取り外した後や、 ソフトウェアでコンバーター設定をアップデートした後にスイッチコントロール
に戻す場合は、 新しい設定を有効にするために各スイッチを切り替える必要があります。
「 Audio 」 タブでは、 アナログオーディオレベル
や AES/EBU レベルなどを調整できます。
