비디오 프로세싱 메뉴 (Video Processing)
이 메뉴에서는 사용하는 아날로그 비디오 입력에 따라 원하는 업컨버전 옵션을 설정할 수 있습니다 .
컴포넌트 비디오 입력은 SD 에서 HD 로 , HD 에서 Ultra HD 로 변환할 수 있습니다 . S-Video 입력과
컴포지트 입력은 SD 에서 HD 로만 변환할 수 있습니다 .
Teranex Mini Analog to SDI 12G 를 위한 [Audio] 탭에서는 다음과 같은 설정을 사용할 수 있습니다 .

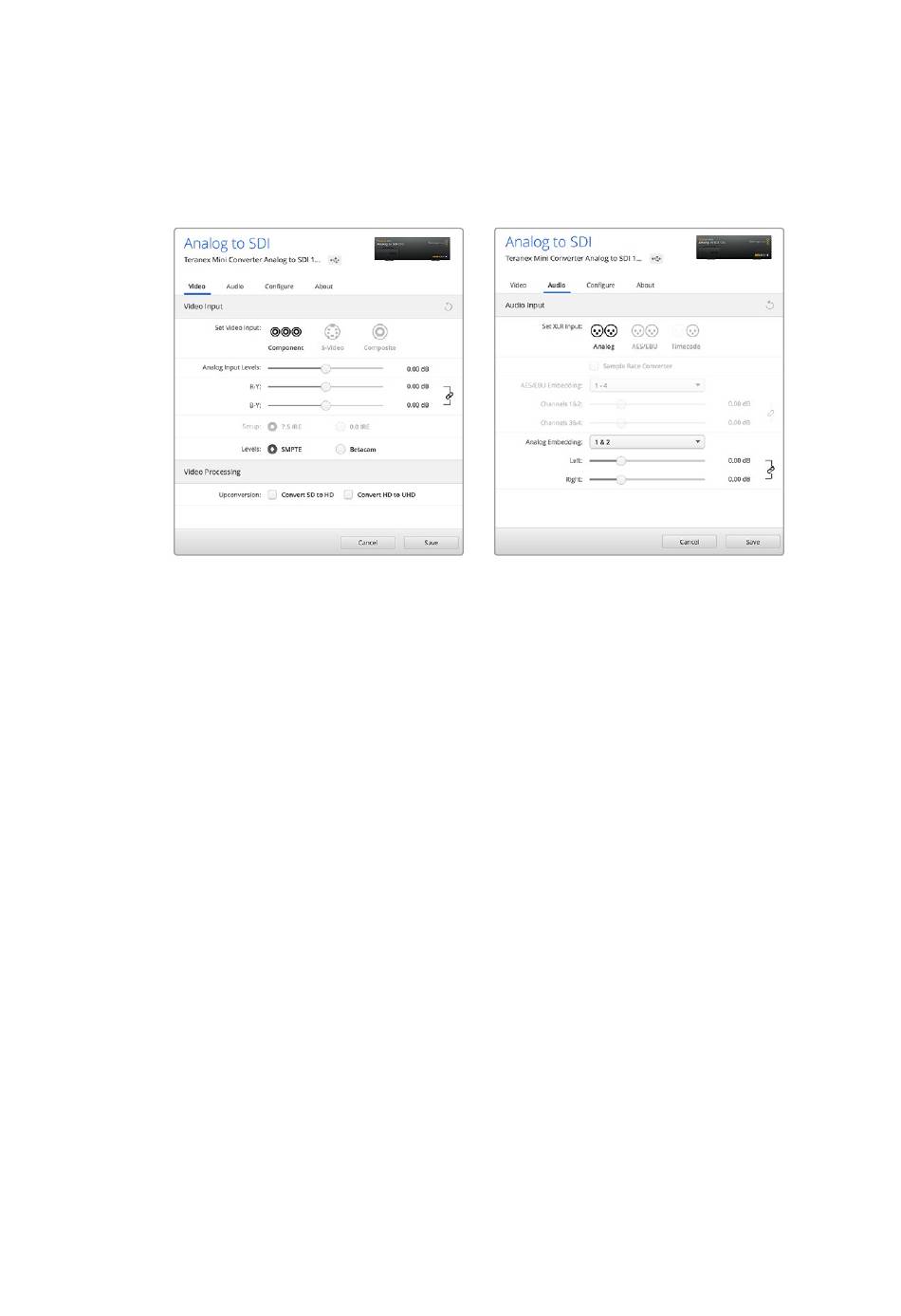

Blackmagic Teranex Setup의 [Video] 설정 탭에서
비디오의 루미넌스 및 크로마 레벨과 컴포넌트
크로마 레벨을 조절하세요.
오디오 입력 메뉴 (Audio Input)
이 메뉴에서는 아날로그와 AES/EBU, 타임코드 오디오 입력을 선택할 수 있을 뿐만 아니라 , 오디오
정보를 임베드할 SDI 오디오 출력 채널을 선택할 수 있습니다 . 오디오 신호의 게인 또한
조절할 수 있습니다 .
AES/EBU 를 선택할 경우 , 샘플 레이트 컨버터 (Sample Rate Converter) 확인란이 추가 옵션으로
나타납니다 . 이 확인란을 선택하면 SDI 오디오 출력의 샘플 레이트가 24 비트 /48Khz 로 업컨버팅
또는 다운 컨버팅됩니다 .
Teranex Mini 설정은 스위치나 Smart Panel, Teranex Setup 유틸리티에서 마지막으로 설정한
사항으로 유지됩니다 . Smart Panel 을 떼어내어 다시 스위치로 제어하거나 소프트웨어를 통해 컨버터
설정을 업데이트할 경우 , 새롭게 변경할 설정 내용을 적용시키기 위해 각 스위치를 조절해야
할 수도 있습니다 .
Teranex Mini Smart Panel 에서 설정하기
Analog to SDI 12G 모델에 Teranex Mini Smart Panel 을 추가로 설치한 경우 , 다음과 같은 [Viedo],
[Audio], [Network] 메뉴를 사용할 수 있습니다 . 이 메뉴에서 사용할 수 있는 설정은 위 [Blackmagic
Teranex Setup 에서 설정하기 ] 부분에서 설명한 사항과 동일합니다 .
Teranex Mini Smart Panel 를 사용한 설정 변경 방법에 대한 더 자세한 사항은 [ 설정 변경하기 ]
부분을 참고하세요 .
[Audio] 설정 탭에서 아날로그 오디오 레벨과 AES/
EBU 레벨을 조절하세요.
Teranex Mini - Analog to SDI 12G
